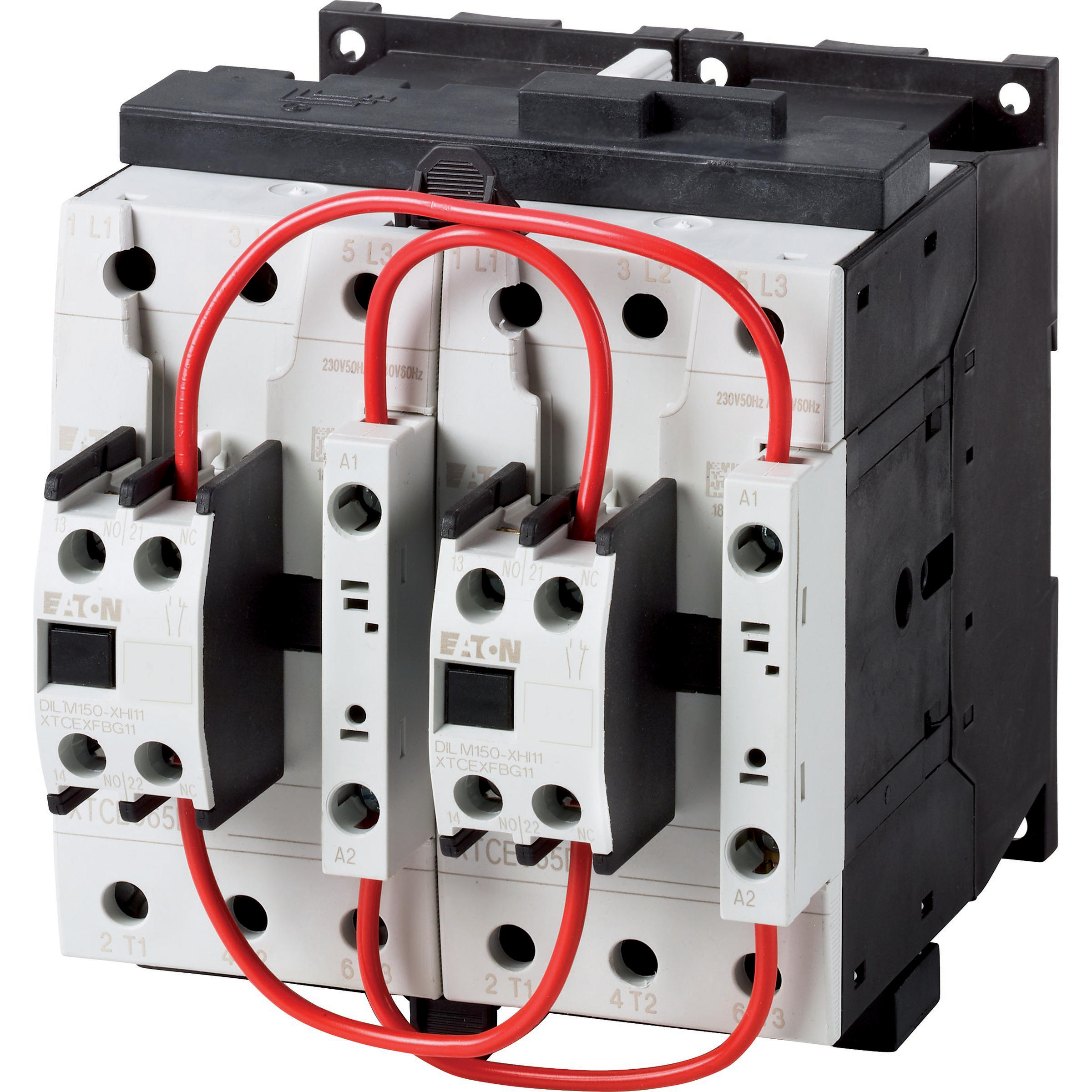

Eaton - Magneetschakelaarcombinatie - DIULM40/11(110V50HZ,120V60HZ)
Aanbevelingen
Op voorraad: 8
Productomschrijving
278208 DIULM40/11(110V50HZ,120V60HZ) Omkeerschakelaar , 18,5kW
Omkeer magneetschakelaarcombinatie, toepassing: Magneetschakelaarcombinatie voor het starten van motoren met twee draairichtingen, accessoires: DIUL omkeercombinaties, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 40 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P= 23 kW, stuurspanning: 110 V 50 Hz, 120 V 60 Hz, spanning AC/DC: AC-bediening, opmerkingen: Ook geschikt voor motoren met rendementsklasse IE3.
Specificaties
Algemeen
| Ons artikelnummer | 2066106 |
| Artikelnummer fabrikant | 278208 |
| EAN-code | 4015082782085 |
| Artikelklasse (ETIM) | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | |
| Type nummer | DIULM40/11(110V50HZ,120V60HZ) |
| Omschrijving | Omkeerschakelaar DIULM40/11(110V50HZ,120V60HZ), 18,5kW |
| Land van Oorsprong | RO |
Technisch
| Functie | Omkeer magneetschakelaar |
| Type stuurspanning | AC |
| Nom. stuurspanning bij AC 50 Hz | 110 - 110 V |
| Nom. stuurspanning bij AC 60 Hz | 120 - 120 V |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 40 A |
| Nom. vermogen bij AC-3, 400 V | 18.5 kW |
| Breedte | 110 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad (IP) | IP00 |
| Hoogte | 115 mm |
| Diepte | 147 mm |
| Nom. vermogen NEMA | 22 kW |
| Beschermingsgraad (NEMA) | Overig |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 40 A |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 6 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Geschikt voor railmontage | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Bedrijfsspanning bij AC 50 Hz | 230 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 230 - 690 V |
| Bedrijfsspanning bij DC | 0 - 0 V |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
Logistiek
| Levertermijn | Verwacht over 39 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 2,032 kg |
| Afmeting verpakking | 0,17 x 0,13 x 0,165 m |
Prijs
| Bruto prijs (€) | 452,02 per 1 st |
