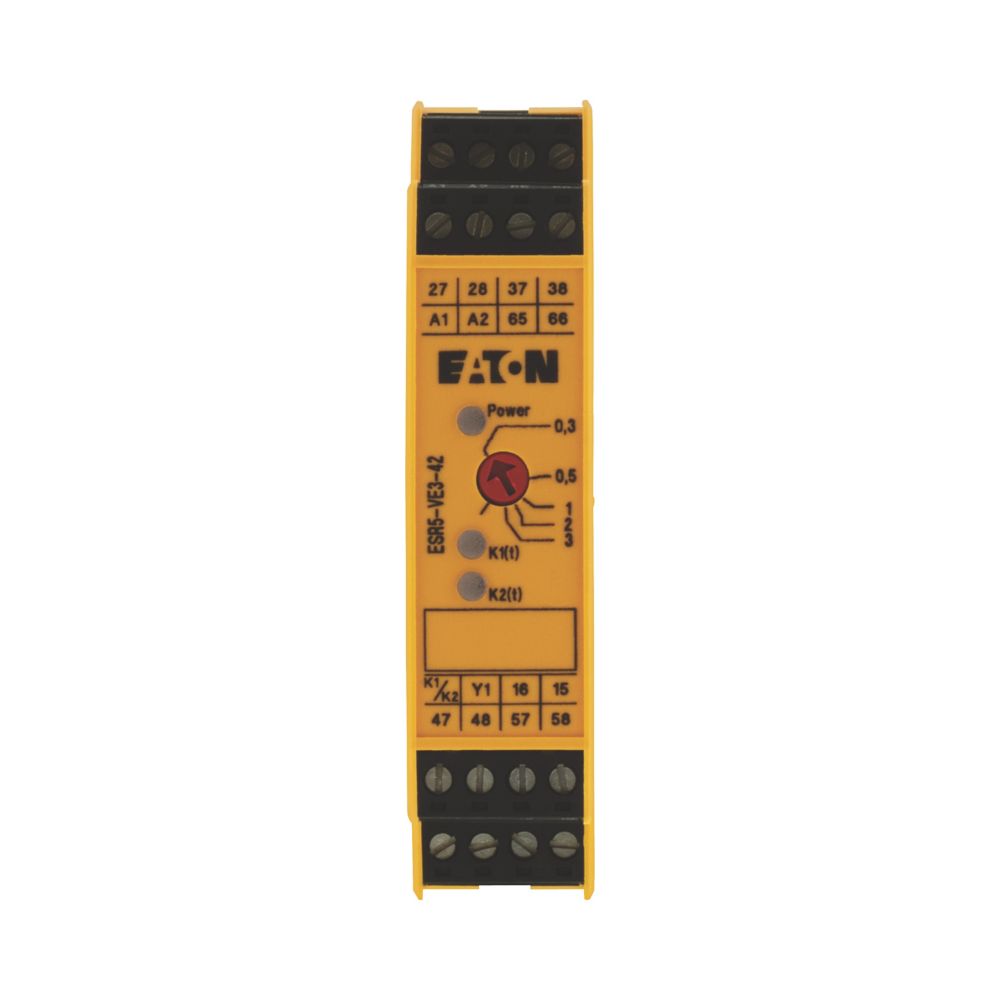

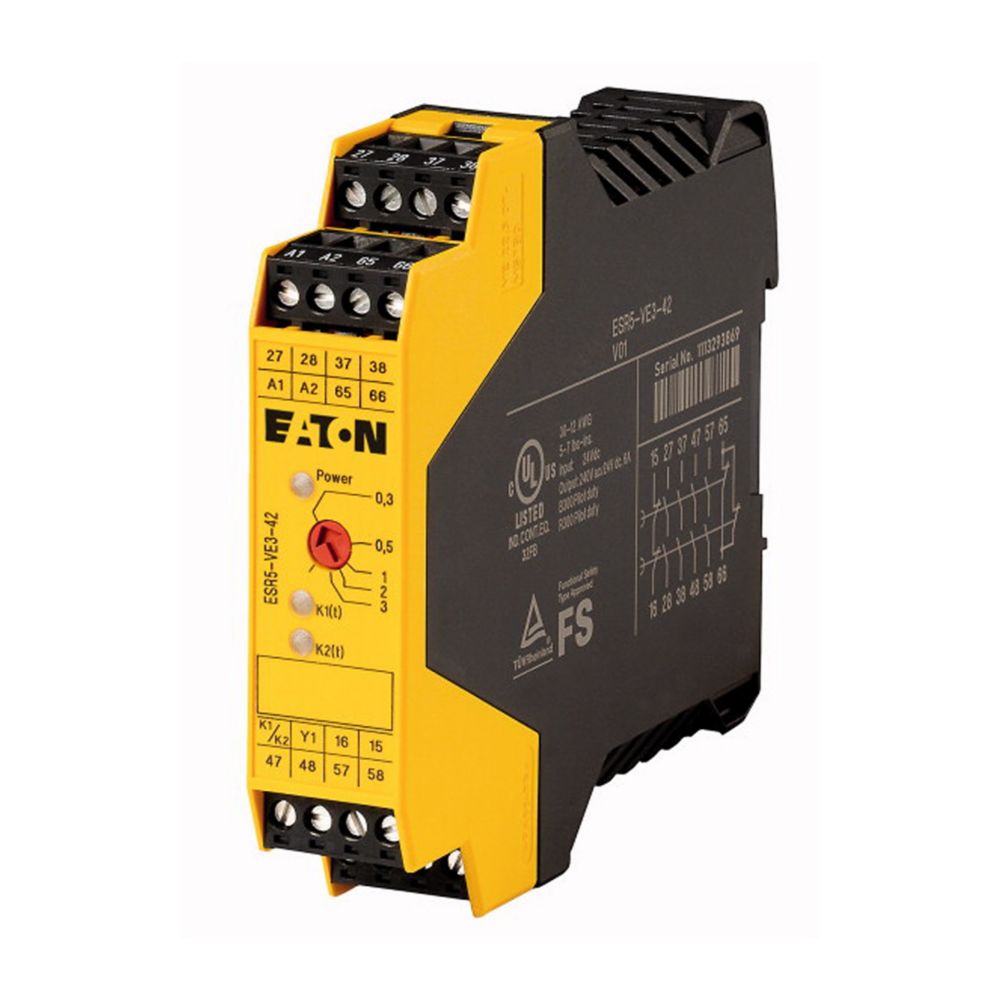

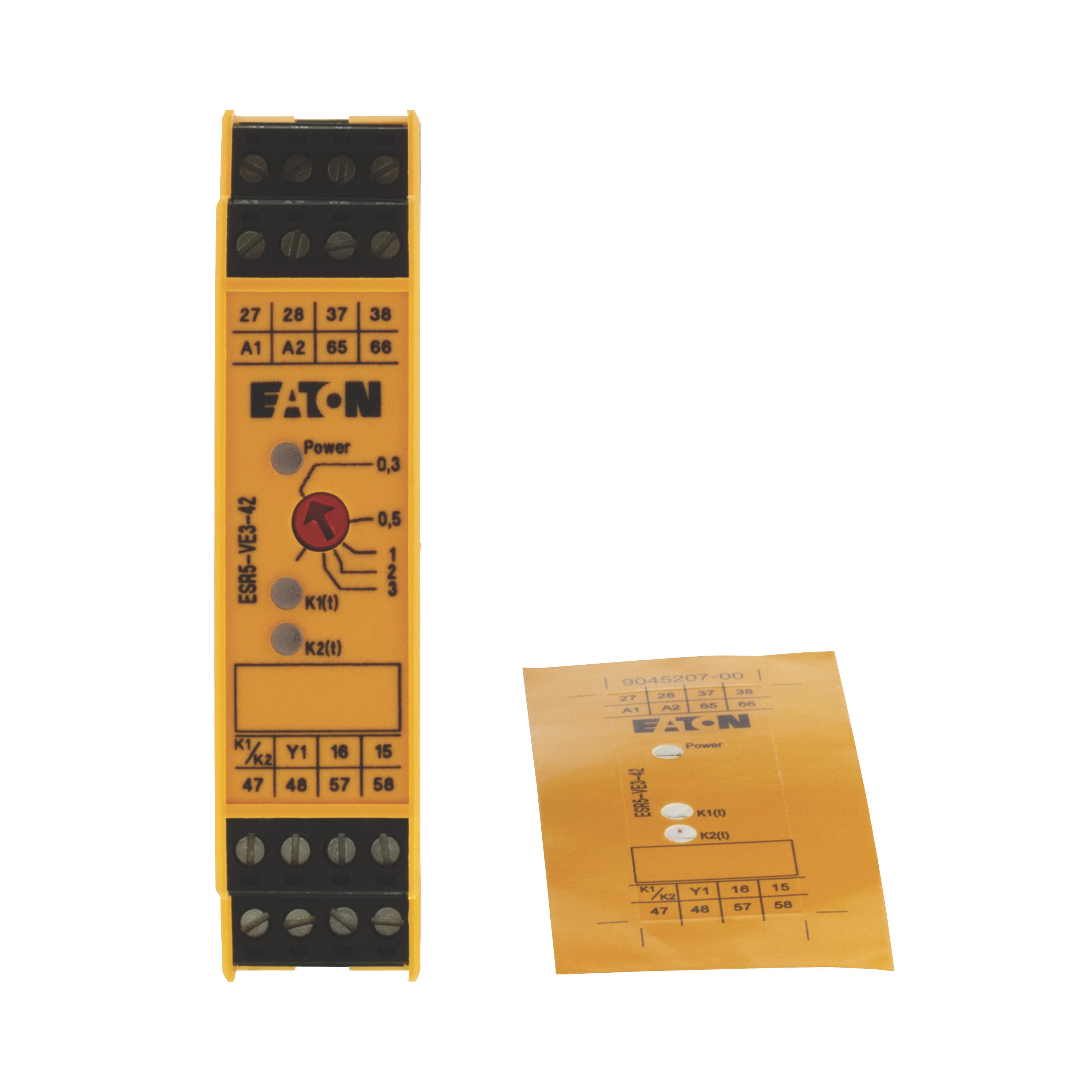

Eaton - Relais voor bewaking van veiligheidsstroomcircuits - ESR5-VE3-42
Brutoprijs
350,03
Eaton - Relais voor bewaking van veiligheidsstroomcircuits - ESR5-VE3-42
Ons artikelnummer
2073832
Artikelnummer fabrikant
118706
Type nummer
ESR5-VE3-42
EAN-code
4015081168460
Model
Uitbreidingsapparaat
Geschikt voor controle van positieschakelaars
Ja
Geschikt voor controle van noodstopcircuits
Ja
Geschikt voor controle van ventielen
Nee
Geschikt voor controle van opto-elektronische controle-inrichtingen
Nee
350,03
Brutoprijs 350,03
Artikel bevat 1 st
Verwacht over 8 werkdagen
Productomschrijving
118706 ESR5-VE3-42 Contactuitbreiding (24Vac50/60Hz, 24Vdc), 4 vrijgave paden , 2 meldc.
Contactuitbreiding, met uitschakelvertraging, voor uitbreiding van de contacten op veiligheidsmodules en tijdfunctie, voedingsspanning 24 V DC, 4 Stroompaden inschakelen (IEC/EN 60204 Stopcategorie 1) - het basisapparaat bepaalt de maximale veiligheidscategorie volgens IEC 61508 en IEC 60204, 2 signaalstroompaden, railsysteem afdekking conform EN 50274 met verticale bediening vanaf de voorzijde aanraakveilig voor vinger en rug van de hand, geschikt voor cat. 3 conform EN 954-1 / PL d conform EN ISO 13849-1 / SILCL3 conform IEC 62061 / SIL3 conform IEC61508, beschermingsgraad IP20, inbouwplaats minimaal IP54, TÜV getest
Specificaties
Algemeen
| Ons artikelnummer | 2073832 |
| Artikelnummer fabrikant | 118706 |
| EAN-code | 4015081168460 |
| Artikelklasse (ETIM) | Relais voor bewaking van veiligheidsstroomcircuits |
| Merk | Eaton |
| Serie | ESR |
| Type nummer | ESR5-VE3-42 |
| Omschrijving | Contactuitbreiding (24Vac50/60Hz, 24Vdc), 4 vrijgave paden , 2 meldc. |
| Land van Oorsprong | DE |
Technisch
| Model | Uitbreidingsapparaat |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Nee |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Nee |
| Breedte | 22.5 mm |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van magneetschakelaars | Nee |
| Geschikt voor controle van naderingsschakelaars | Nee |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Geschikt voor railmontage | Ja |
| Nom. stuurspanning bij AC 50 Hz | 0 - 26.4 V |
| Nom. stuurspanning bij AC 60 Hz | 20.4 - 26.4 V |
| Nom. stuurspanning bij DC | 0 - 24 V |
| Type stuurspanning | DC |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1-kanaals |
| Met startingang | Nee |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 0 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 4 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 1 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Categorie volgens EN 954-1 | 3 |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Stopcategorie volgens IEC 60204 | 1 |
| Performance Level volgens EN ISO 13849-1 | Level d |
| Met goedkeuring volgens TÜV | Ja |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte | 99 mm |
| Diepte | 114.5 mm |
| Afvalvertraging | 0 - 0 s |
| SIL conform IEC 61508 | 3 |
| Met TUV goedkeuring | Ja |
| Opgenomen vermogen | 4.52 W |
| Spanningstype voedingsspanning | DC |
| Voedingsspanning bij AC 50Hz | 0 - 0 V |
| Voedingsspanning bij AC 60Hz | 0 - 0 V |
| Voedingsspanning bij DC | 24 - 24 V |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 | 24 - 24 V |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 | 24 - 24 V |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij AC 50 Hz | 0 - 0 V |
| Bedrijfsspanning bij AC 60 Hz | 0 - 0 V |
| Bedrijfsspanning bij DC | 24 - 24 V |
| Nom. (meet)schakelstroom | 6 A |
Logistiek
| Levertermijn | Verwacht over 8 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,236 kg |
| Afmeting verpakking | 0,118 x 0,11 x 0,039 m |
Prijs
| Bruto prijs (€) | 350,03 per 1 st |
