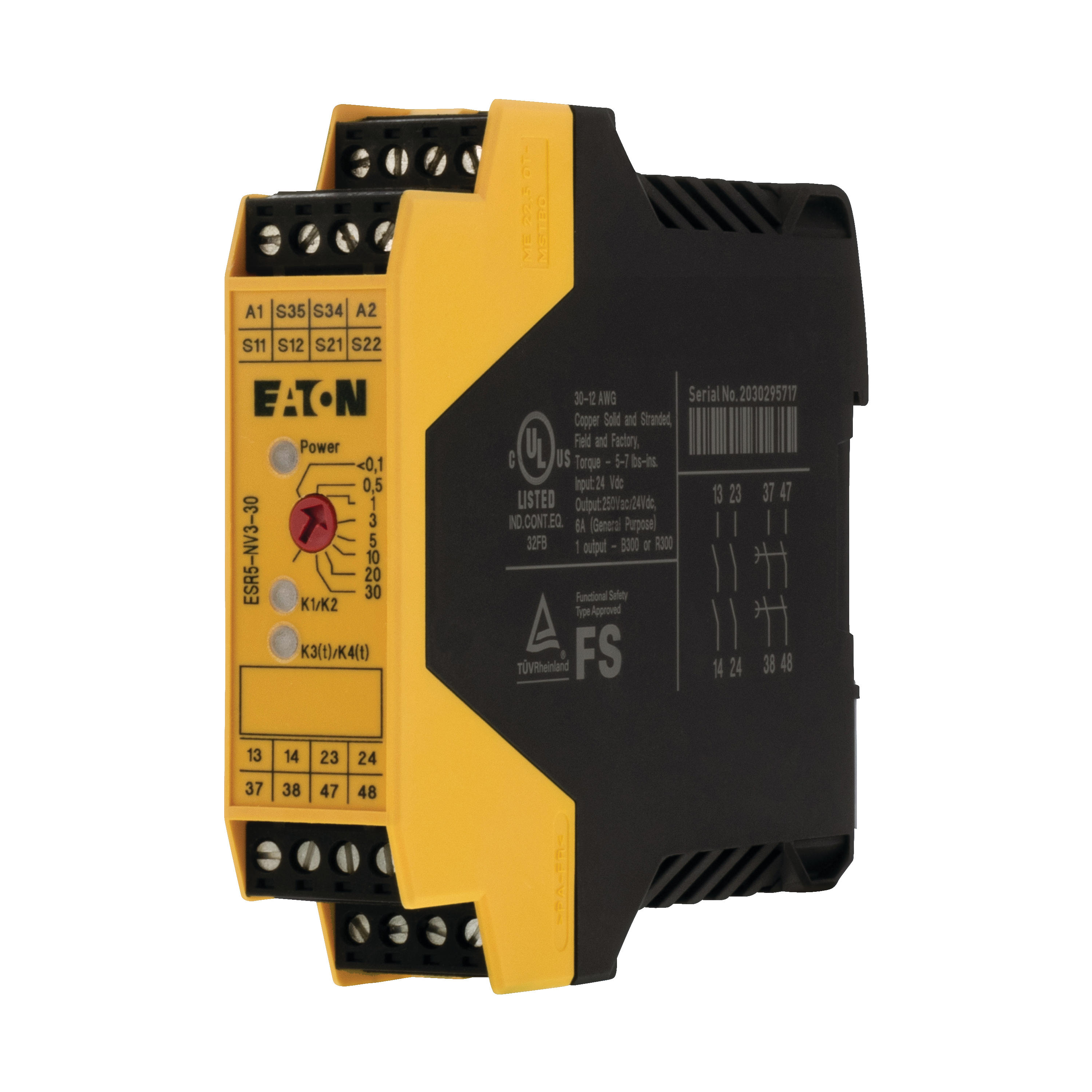

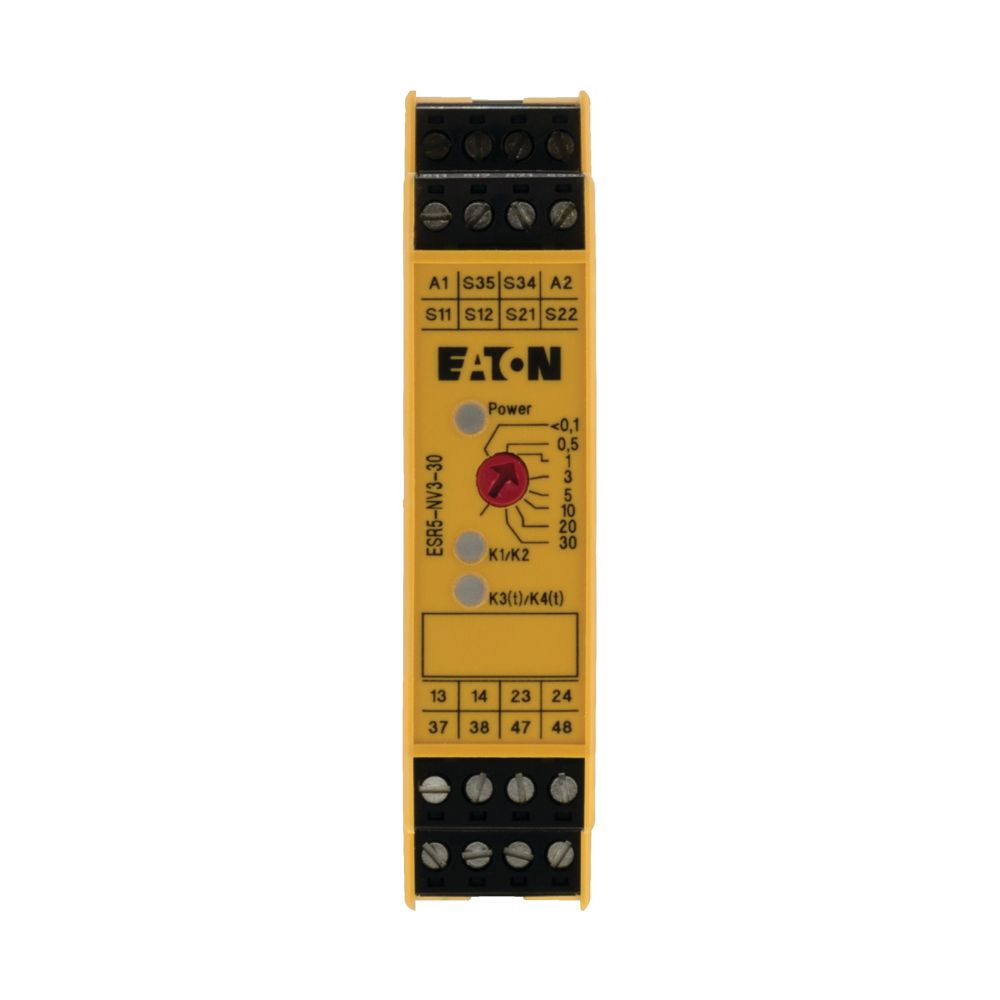

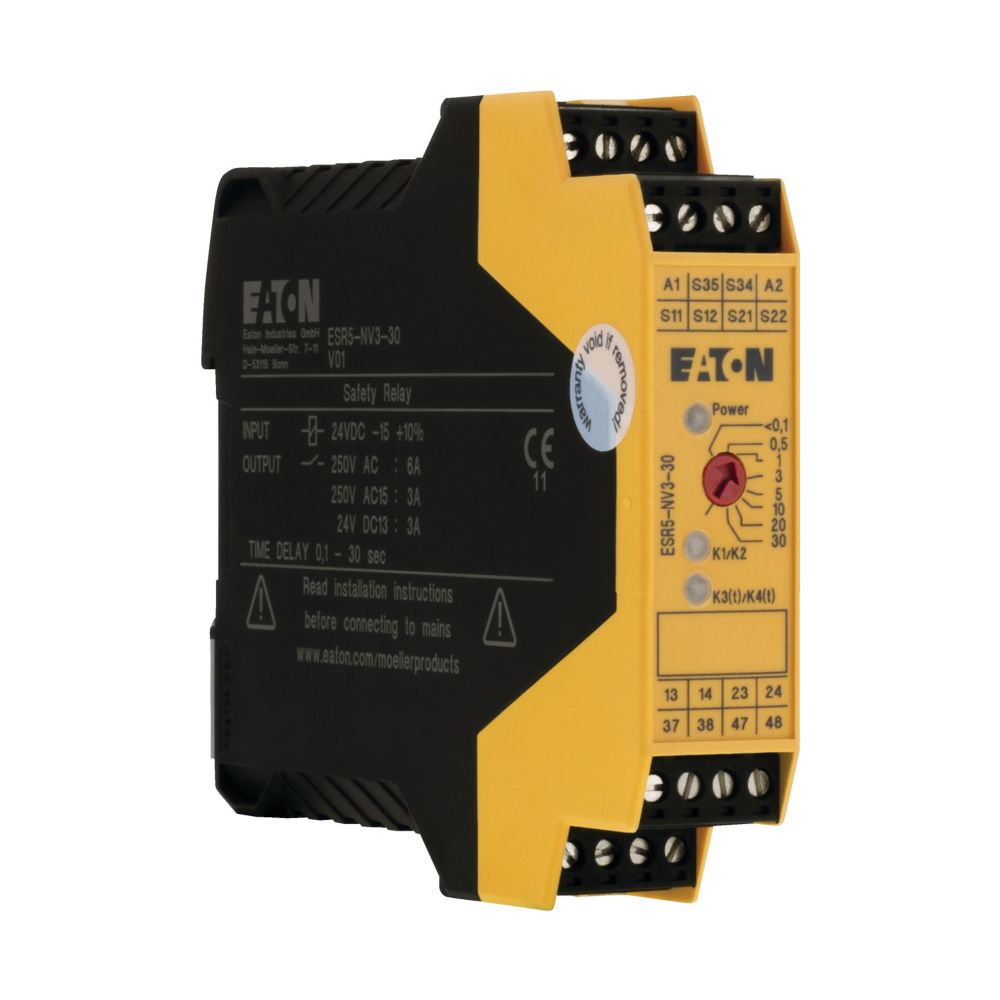

Eaton - Relais voor bewaking van veiligheidsstroomcircuits - ESR5-NV3-30
Brutoprijs
430,59
Eaton - Relais voor bewaking van veiligheidsstroomcircuits - ESR5-NV3-30
Ons artikelnummer
1119766
Artikelnummer fabrikant
118705
Type nummer
ESR5-NV3-30
EAN-code
4015081168453
Model
Basisapparaat
Geschikt voor controle van positieschakelaars
Ja
Geschikt voor controle van noodstopcircuits
Ja
Geschikt voor controle van ventielen
Nee
Geschikt voor controle van opto-elektronische controle-inrichtingen
Ja
430,59
Brutoprijs 430,59
Artikel bevat 1 st
Verwacht over 4 werkdagen
Aanbevelingen
Gerelateerde producten
Productomschrijving
118705 ESR5-NV3-30 Veiligheidsrelais (24Vdc), 2 vrijgave paden , 0 meldc.
Veiligheidsrelais tweekanaals, met uitschakelvertraging, voor het implementeren van de basis functies nood-uitschakeling, noodstop, en lichtscherm, voedingsspanning 24 V DC, 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 0), 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 1), 1 signaal stroompad, railsysteem afdekking conform EN 50274 met verticale bediening vanaf de voorzijde aanraakveilig voor vinger en rug van de hand, geschikt voor cat. 4 conform EN 954-1 / PL e conform EN ISO 13849-1 / SILCL3 conform IEC 62061 / SIL3 alleen voor hoge-vraagvereisten, beschermingsgraad IP20, inbouwplaats minimaal IP54, TÜV getest
Specificaties
Algemeen
| Ons artikelnummer | 1119766 |
| Artikelnummer fabrikant | 118705 |
| EAN-code | 4015081168453 |
| Artikelklasse (ETIM) | Relais voor bewaking van veiligheidsstroomcircuits |
| Merk | Eaton |
| Serie | ESR |
| Type nummer | ESR5-NV3-30 |
| Omschrijving | Veiligheidsrelais (24Vdc), 2 vrijgave paden , 0 meldc. |
| Land van Oorsprong | DE |
Technisch
| Model | Basisapparaat |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Nee |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Ja |
| Breedte | 22.5 mm |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van magneetschakelaars | Nee |
| Geschikt voor controle van naderingsschakelaars | Nee |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Geschikt voor railmontage | Ja |
| Nom. stuurspanning bij AC 50 Hz | 0 - 26.4 V |
| Nom. stuurspanning bij AC 60 Hz | 20.4 - 26.4 V |
| Nom. stuurspanning bij DC | 0 - 24 V |
| Type stuurspanning | DC |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1- en 2-kanaals |
| Met startingang | Ja |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Categorie volgens EN 954-1 | 4 |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Stopcategorie volgens IEC 60204 | 0 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| Met goedkeuring volgens TÜV | Ja |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte | 99 mm |
| Diepte | 114.5 mm |
| Afvalvertraging | 0.1 - 30 s |
| SIL conform IEC 61508 | 3 |
| Met TUV goedkeuring | Ja |
| Opgenomen vermogen | 7.8 W |
| Spanningstype voedingsspanning | AC |
| Voedingsspanning bij AC 50Hz | 0 - 0 V |
| Voedingsspanning bij AC 60Hz | 0 - 0 V |
| Voedingsspanning bij DC | 24 - 24 V |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 | 24 - 24 V |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 | 24 - 24 V |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij AC 50 Hz | 0 - 0 V |
| Bedrijfsspanning bij AC 60 Hz | 0 - 0 V |
| Bedrijfsspanning bij DC | 24 - 24 V |
| Nom. (meet)schakelstroom | 5 A |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,234 kg |
| Afmeting verpakking | 0,118 x 0,11 x 0,039 m |
Prijs
| Bruto prijs (€) | 430,59 per 1 st |
