Eaton - Magneetschakelaarcombinatie - SDAINLM12(24VDC)
Aanbevelingen
Op voorraad: 901
Productomschrijving

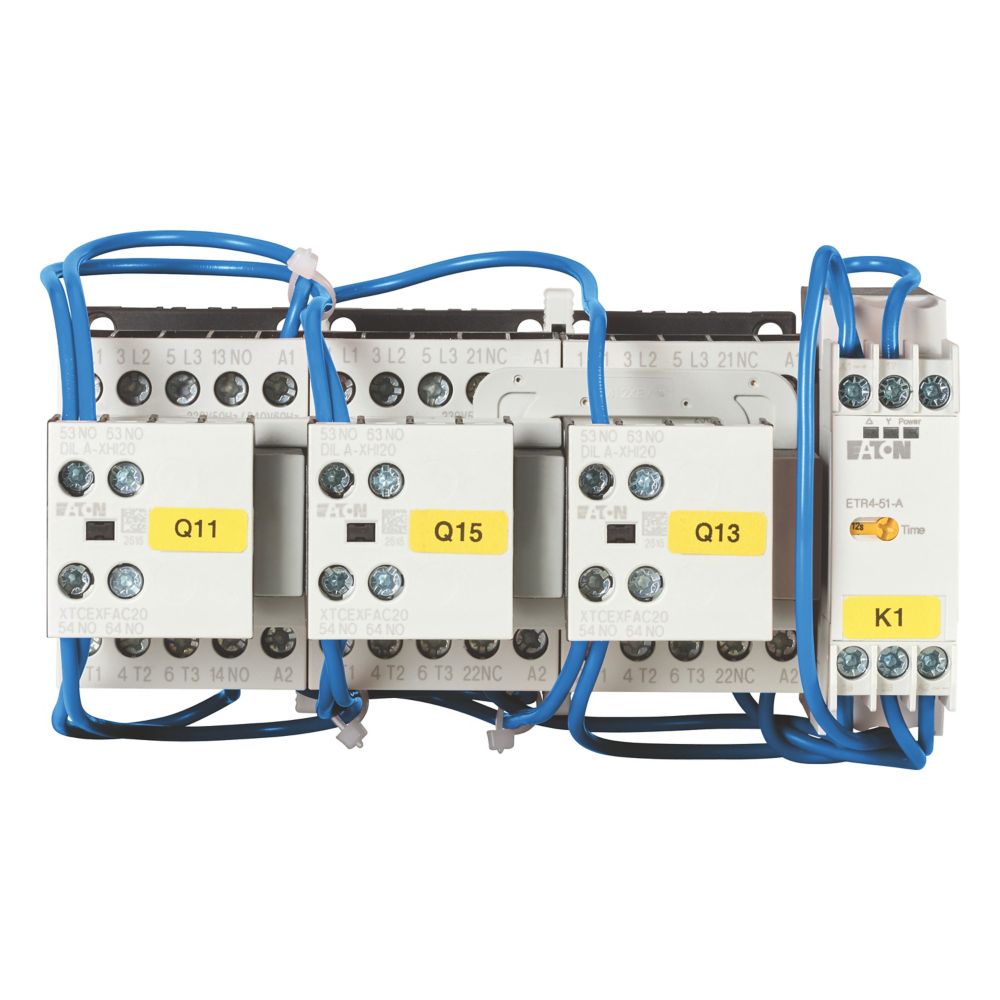

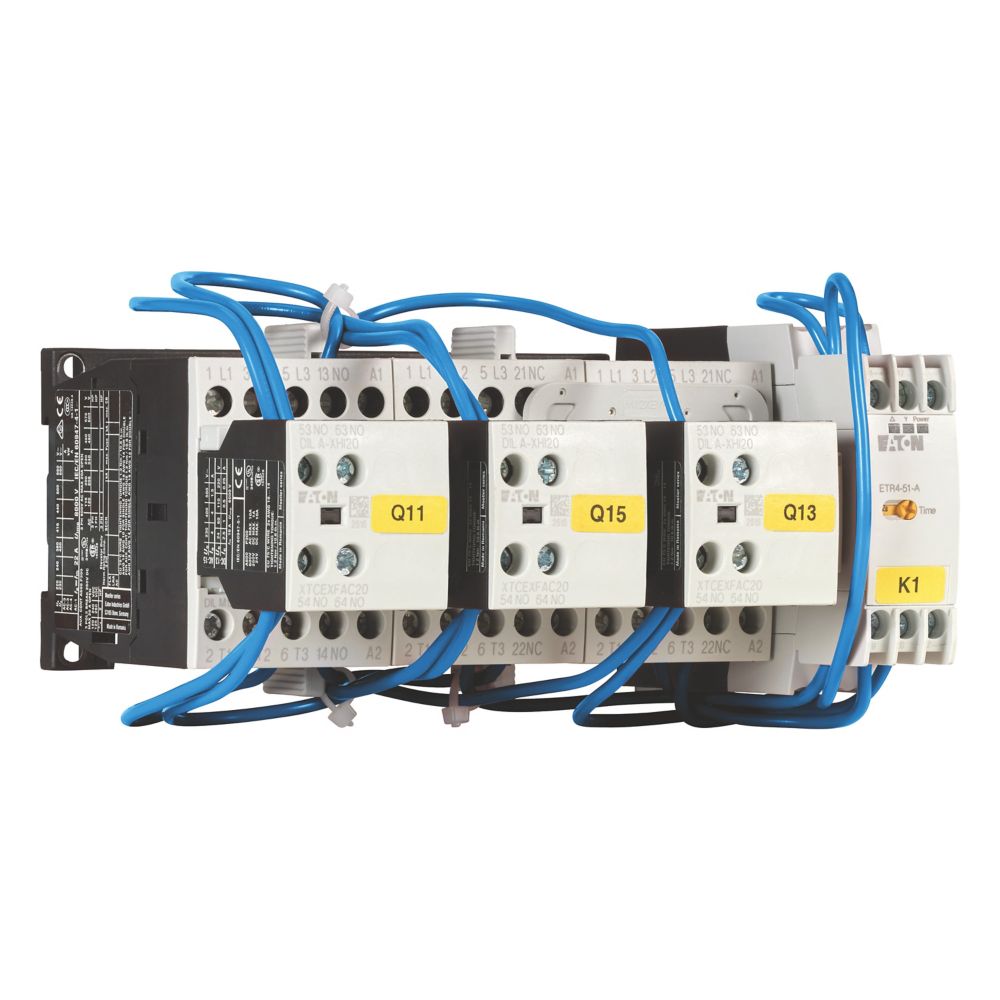

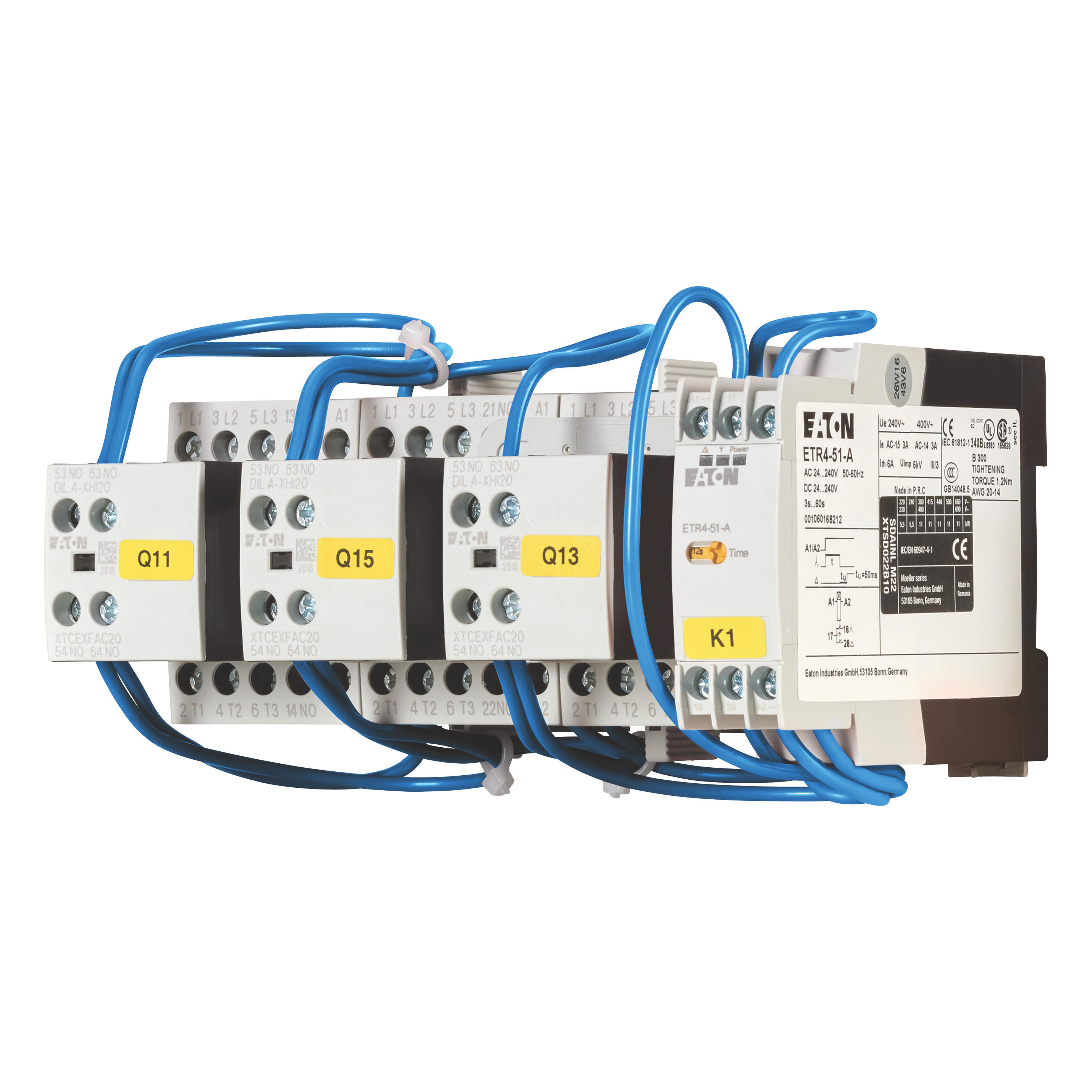

100416 SDAINLM12(24VDC) Automatische sterdriehoekschakelaar
Sterdriehoek-schakelaarcombinatie, toepassing: Sterdriehoek motorstarter voor motorstartercombinaties, bedrijfsfrequentie: maximaal 30 starts per uur, toebehoren: Sterdriehoek combinaties SDAINL, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 12 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5,5 kW, 500 V: P= 5,5 kW, 660 V 690 V: P= 5.5 kW, max. omschakeltijd: 20 s, stuurspanning: 24 V DC, spanning AC/DC: DC-bedrijf, afzonderlijke componenten van de combinatie Net-magneetchakelaar Q11: DILM7-10
Specificaties
Algemeen
| Ons artikelnummer | 1073603 |
| Artikelnummer fabrikant | 100416 |
| EAN-code | 4015081003938 |
| Artikelklasse (ETIM) | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | |
| Type nummer | SDAINLM12(24VDC) |
| Omschrijving | Automatische sterdriehoekschakelaar SDAINLM12(24VDC) |
| Land van Oorsprong | RO |
Technisch
| Functie | Ster-driehoek magneetschakelaar |
| Type stuurspanning | DC |
| Nom. stuurspanning bij AC 50 Hz | 0 - 0 V |
| Nom. stuurspanning bij AC 60 Hz | 0 - 0 V |
| Nom. stuurspanning bij DC | 24 - 24 V |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Breedte | 158 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 82 mm |
| Diepte | 117 mm |
| Nom. vermogen NEMA | 0 kW |
| Beschermingsgraad (NEMA) | Overig |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 12 A |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 9 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Geschikt voor railmontage | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
| Bedrijfsspanning bij DC | 0 - 0 V |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 3 |
| Aantal hulpcontacten als wisselcontact | 0 |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 1,262 kg |
| Afmeting verpakking | 0,14 x 0,164 x 0,097 m |
Prijs
| Bruto prijs (€) | 434,20 per 1 st |
