Eaton - Magneetschakelaarcombinatie - DIULM7/21(24VDC)
Aanbevelingen
Op voorraad: 567
Productomschrijving

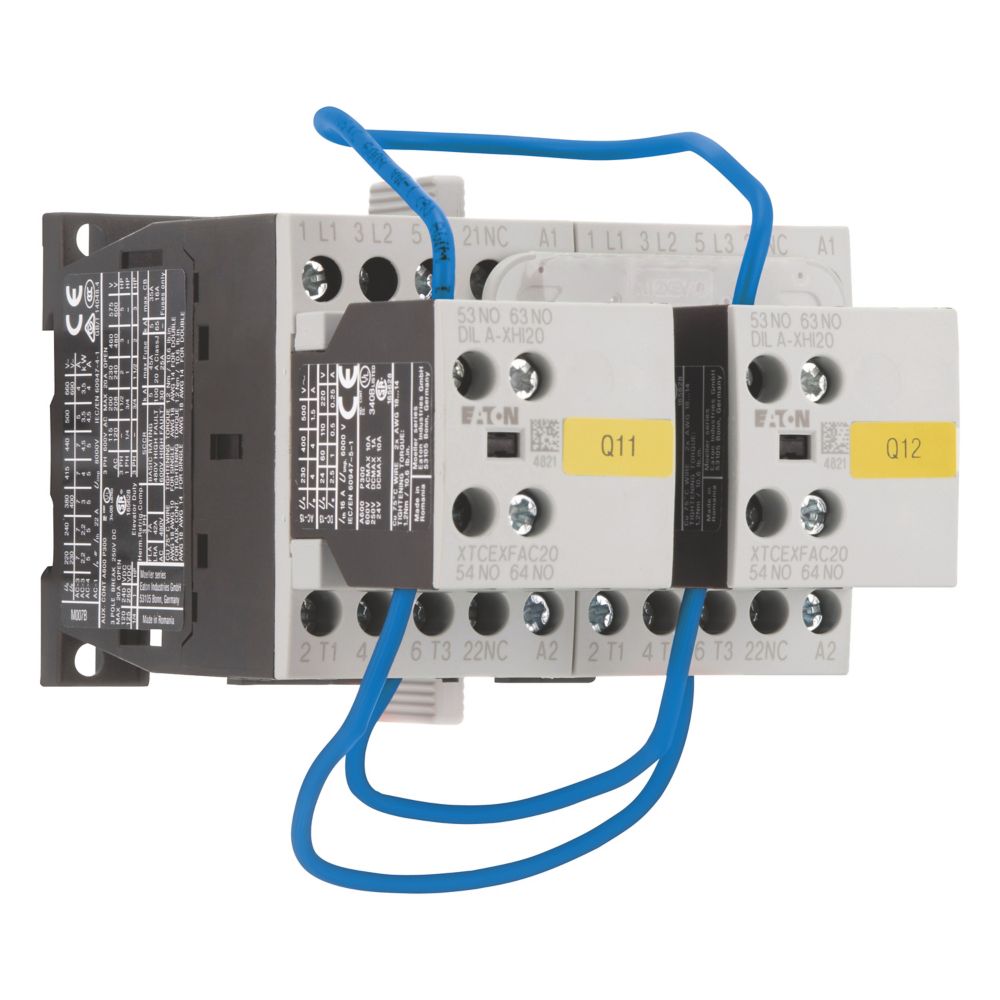

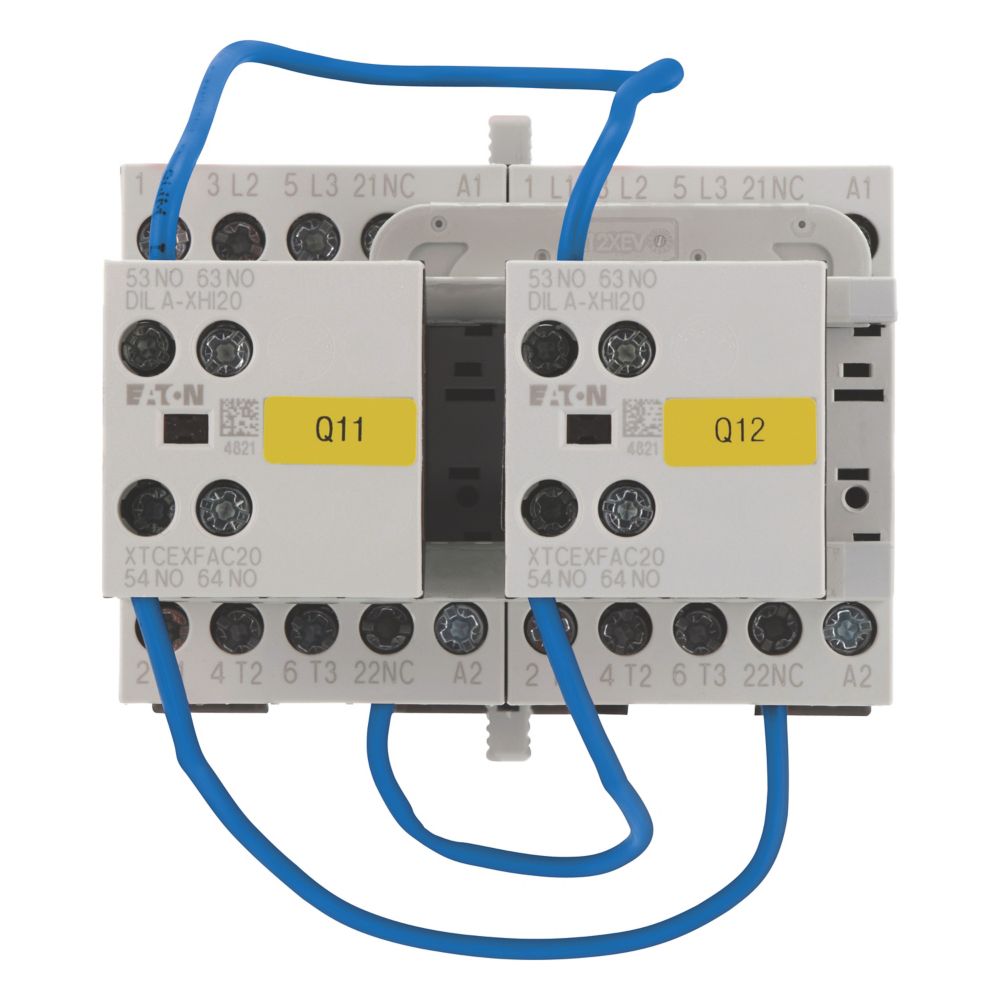

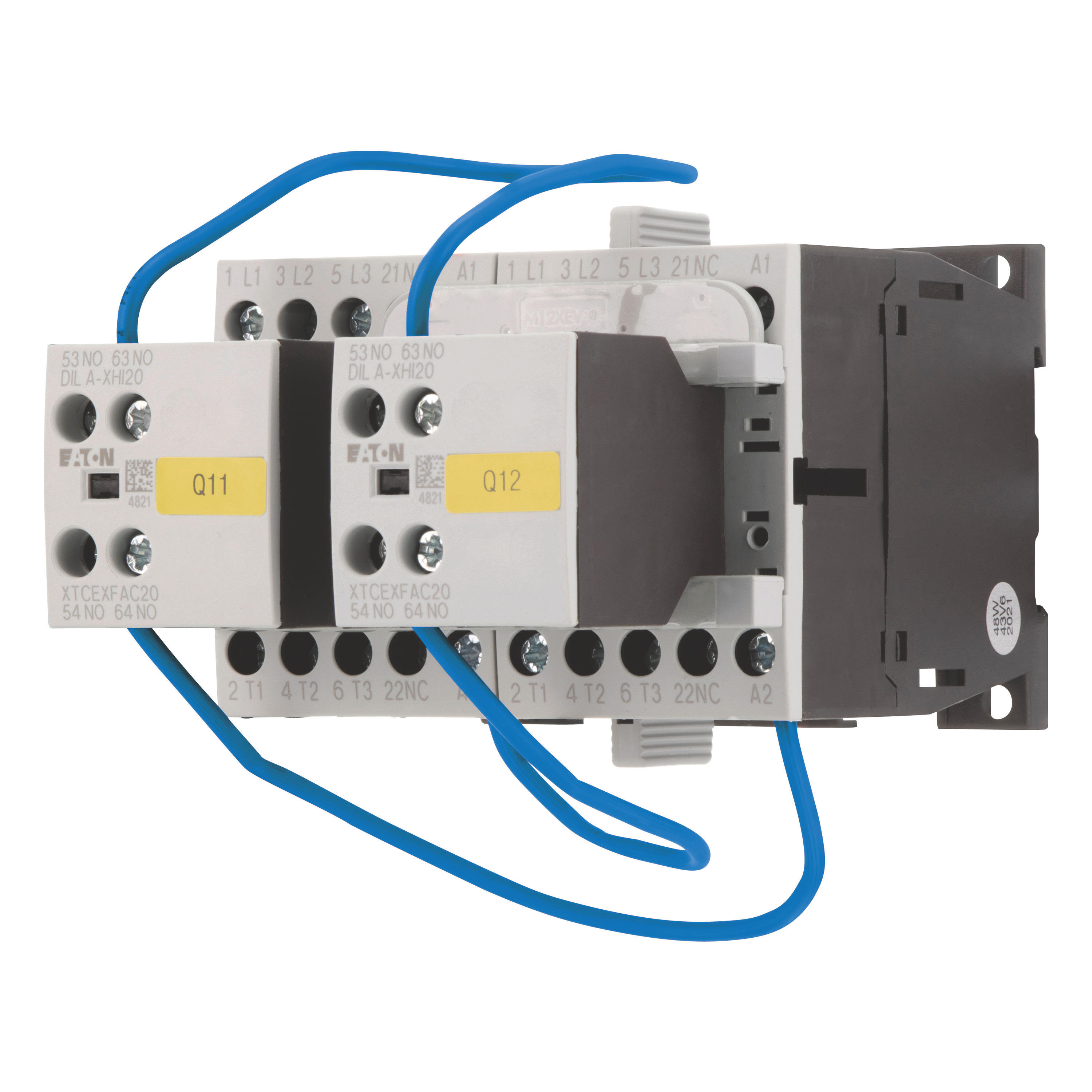

107021 DIULM7/21(24VDC) Omkeerschakelaar , 3kW
Omkeerschakelcombinatie, toepassing: Magneetschakelaarcombinatie voor het starten van motoren met twee draairichtingen, toebehoren: DIUL omkeercombinaties, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: Starten, tegenstroomremmen, omkeren, tippen, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 7 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, stuurspanning: 24 V DC, spanning AC/DC: DC-bedrijf, opmerkingen: Ook geschikt voor motoren met rendementsklasse IE3.
Specificaties
Algemeen
| Ons artikelnummer | 1072699 |
| Artikelnummer fabrikant | 107021 |
| EAN-code | 4015081067893 |
| Artikelklasse (ETIM) | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | |
| Type nummer | DIULM7/21(24VDC) |
| Omschrijving | Omkeerschakelaar DIULM7/21(24VDC), 3kW |
| Land van Oorsprong | RO |
Technisch
| Functie | Omkeer magneetschakelaar |
| Type stuurspanning | DC |
| Nom. stuurspanning bij AC 50 Hz | 0 - 0 V |
| Nom. stuurspanning bij AC 60 Hz | 0 - 0 V |
| Nom. stuurspanning bij DC | 24 - 24 V |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 7 A |
| Nom. vermogen bij AC-3, 400 V | 3 kW |
| Breedte | 90 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 68 mm |
| Diepte | 117 mm |
| Nom. vermogen NEMA | 2.2 kW |
| Beschermingsgraad (NEMA) | Overig |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 7 A |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 6 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Geschikt voor railmontage | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
| Bedrijfsspanning bij DC | 0 - 0 V |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,759 kg |
| Afmeting verpakking | 0,138 x 0,112 x 0,082 m |
Prijs
| Bruto prijs (€) | 164,34 per 1 st |
