Eaton - Magneetschakelaarcombinatie - DIULM17/21(230V50HZ,240V60HZ)
Aanbevelingen
Op voorraad: 3
Productomschrijving

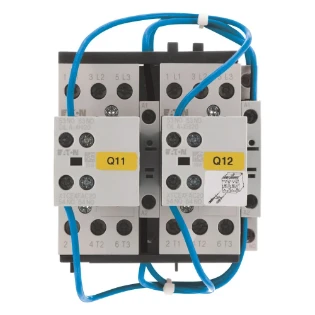

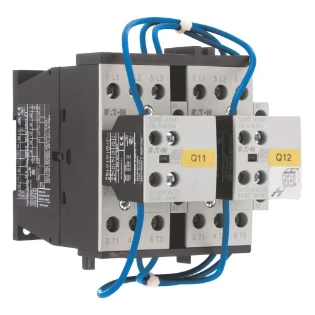

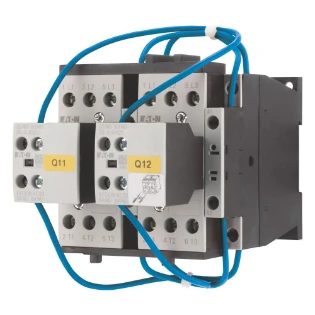

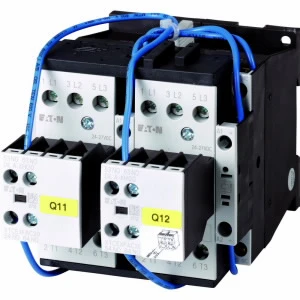

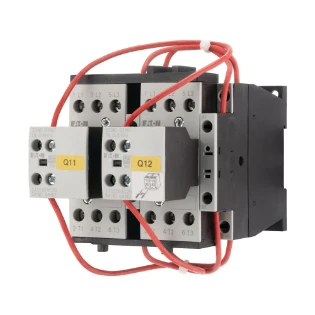

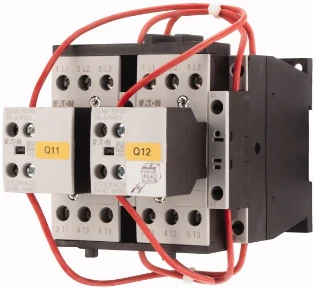

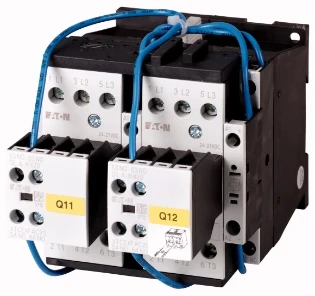

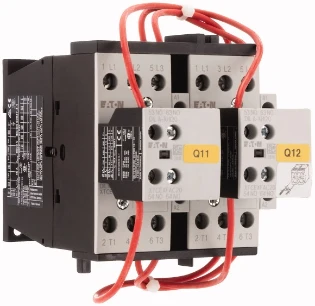

278136 DIULM17/21(230V50HZ,240V60HZ) Omkeerschakelaar , 7,5kW
Omkeer magneetschakelaarcombinatie, toepassing: Magneetschakelaarcombinatie voor het starten van motoren met twee draairichtingen, accessoires: DIUL omkeercombinaties, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 18 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, stuurspanning: 230 V 50 Hz, 240 V 60 Hz, spanning AC/DC: AC-bediening, opmerkingen: Ook geschikt voor motoren met rendementsklasse IE3.
Specificaties
Algemeen
| Ons artikelnummer | 1034273 |
| Artikelnummer fabrikant | 278136 |
| EAN-code | 4015082781361 |
| Artikelklasse (ETIM) | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | |
| Type nummer | DIULM17/21(230V50HZ,240V60HZ) |
| Omschrijving | Omkeerschakelaar DIULM17/21(230V50HZ,240V60HZ), 7,5kW |
| Land van Oorsprong | RO |
Technisch
| Functie | Omkeer magneetschakelaar |
| Type stuurspanning | AC |
| Nom. stuurspanning bij AC 50 Hz | 230 - 230 V |
| Nom. stuurspanning bij AC 60 Hz | 240 - 240 V |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. vermogen bij AC-3, 400 V | 7.5 kW |

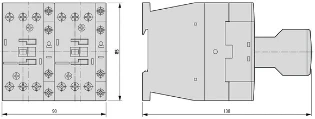

| Breedte | 90 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad (IP) | IP00 |
| Hoogte | 85 mm |
| Diepte | 138 mm |
| Nom. vermogen NEMA | 7.4 kW |
| Beschermingsgraad (NEMA) | Overig |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 18 A |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 6 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Geschikt voor railmontage | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
| Bedrijfsspanning bij DC | 0 - 0 V |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
Logistiek
| Levertermijn | Verwacht over 23 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 1,244 kg |
| Afmeting verpakking | 0,184 x 0,17 x 0,135 m |
Prijs
| Bruto prijs (€) | 238,75 per 1 st |
