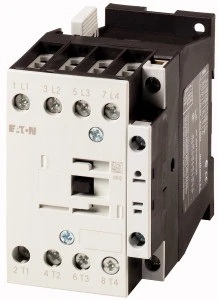

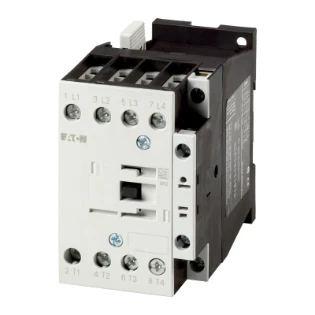

Eaton - Magneetschakelaar - DILMP32-10(RDC24)
Aanbevelingen
Op voorraad: 197
Productomschrijving
109811 DILMP32-10(RDC24) Magneetschak. (24-27VDC) 32A, AC1, 4-polig, 1m, 0v
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, magneetschakelaars tot 200 A, 4-polig, gebruikscategorie: AC-1: niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, aansluittechniek: Schroefklemmen, aantal polen: 4 polen, 380 V 400 V: Ie= 18 A, conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 32 A, in kast: Ith= 27 A, conventionele vrije lucht thermische stroom, 1-polig open: Ith= 84 A, in kast: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, contacten no = normaal open: 1 M
Specificaties
Algemeen
| Ons artikelnummer | 1074455 |
| Artikelnummer fabrikant | 109811 |
| EAN-code | 4015081093830 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | |
| Type nummer | DILMP32-10(RDC24) |
| Omschrijving | Magneetschakelaar DILMP32-10(RDC24) (24-27VDC) 32A, AC1, 4-polig, 1m, |
| Land van Oorsprong | RO |
Technisch
| Nom. vermogen bij AC-3, 400 V | 7.5 kW |
| Type stuurspanning | DC |
| Nom. stuurspanning bij AC 50 Hz | 0 - 0 V |
| Nom. stuurspanning bij AC 60 Hz | 0 - 0 V |
| Nom. stuurspanning bij DC | 24 - 27 V |

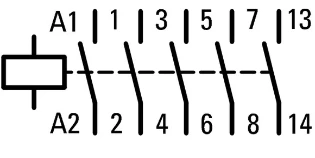

| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 32 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 15 A |
| Nom. vermogen bij AC-4, 400 V | 7 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Breedte | 58 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 85 mm |
| Diepte | 97 mm |
| Nom. vermogen NEMA | 11 kW |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,626 kg |
| Afmeting verpakking | 0,112 x 0,069 x 0,101 m |
Prijs
| Bruto prijs (€) | 155,62 per 1 st |
