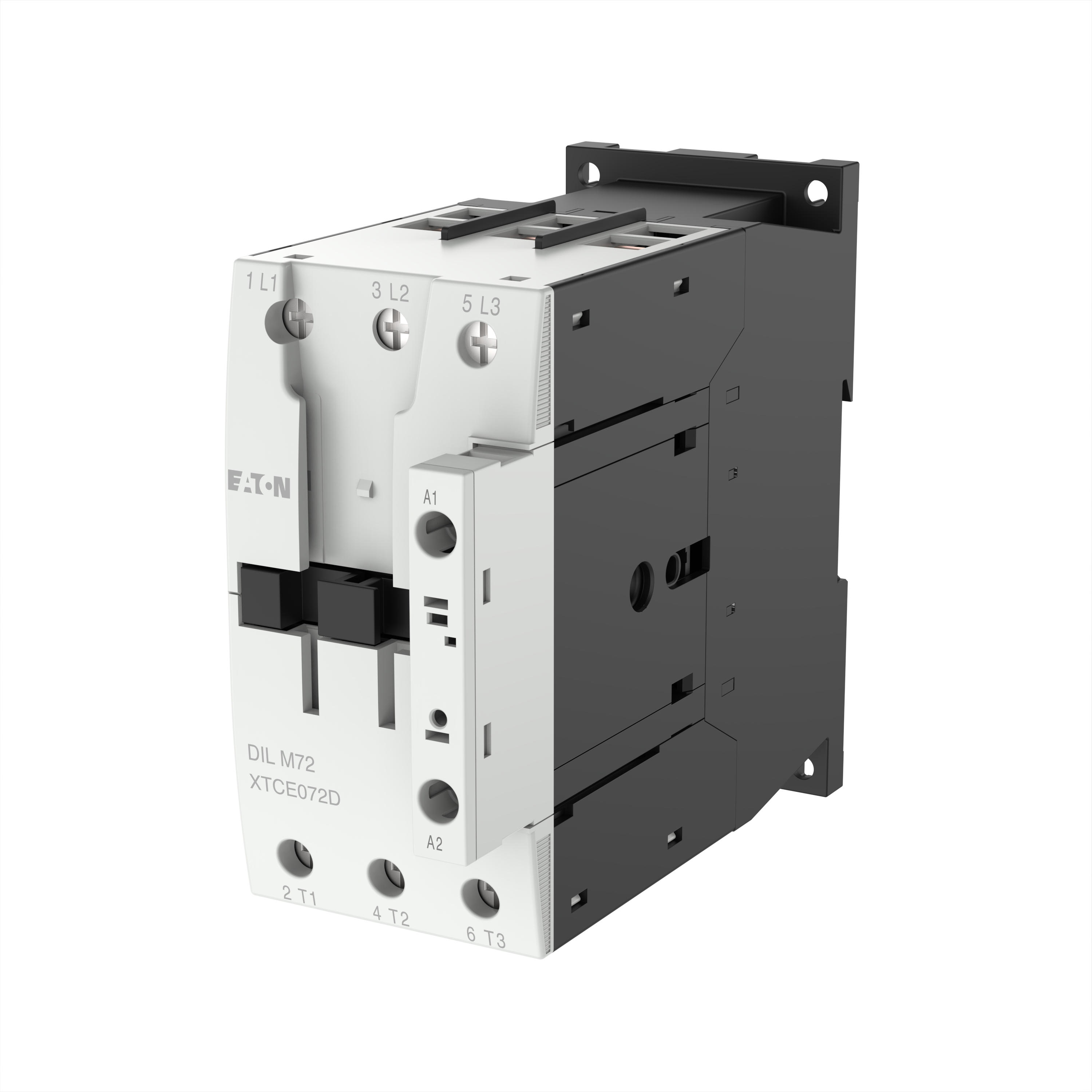

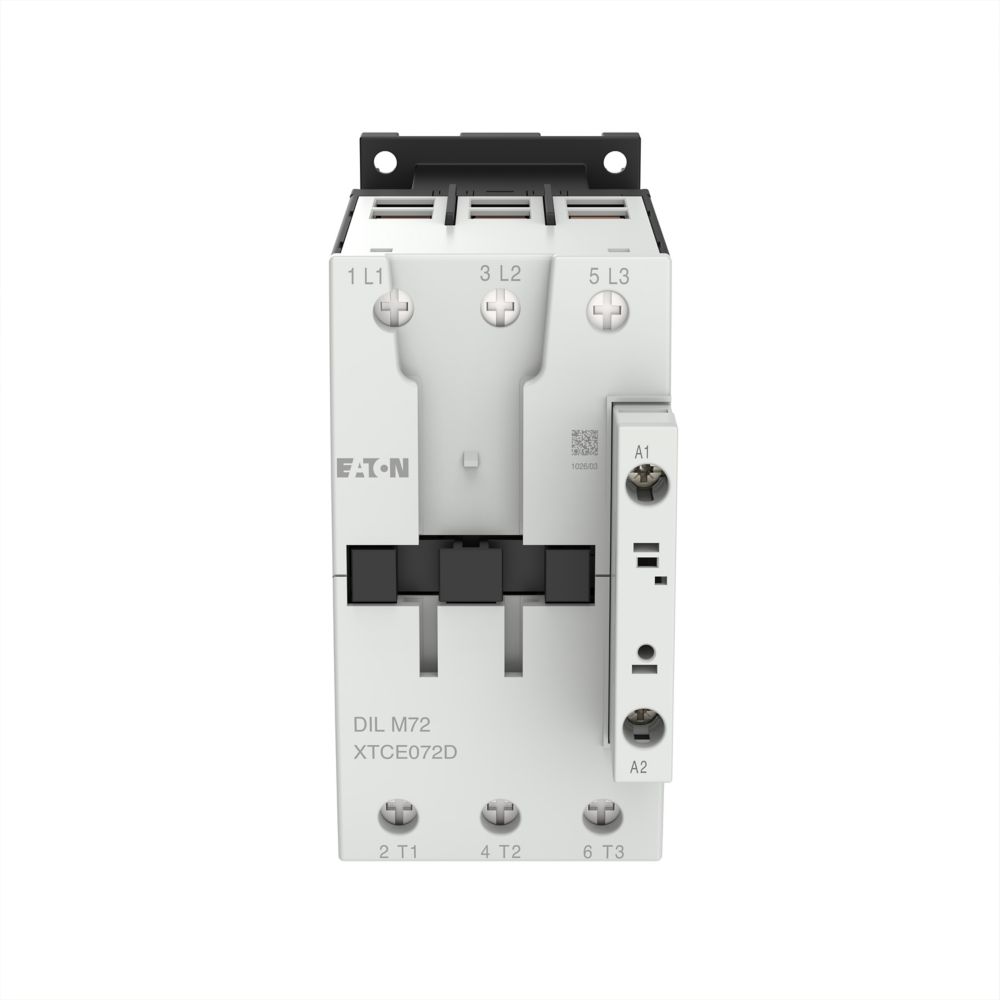

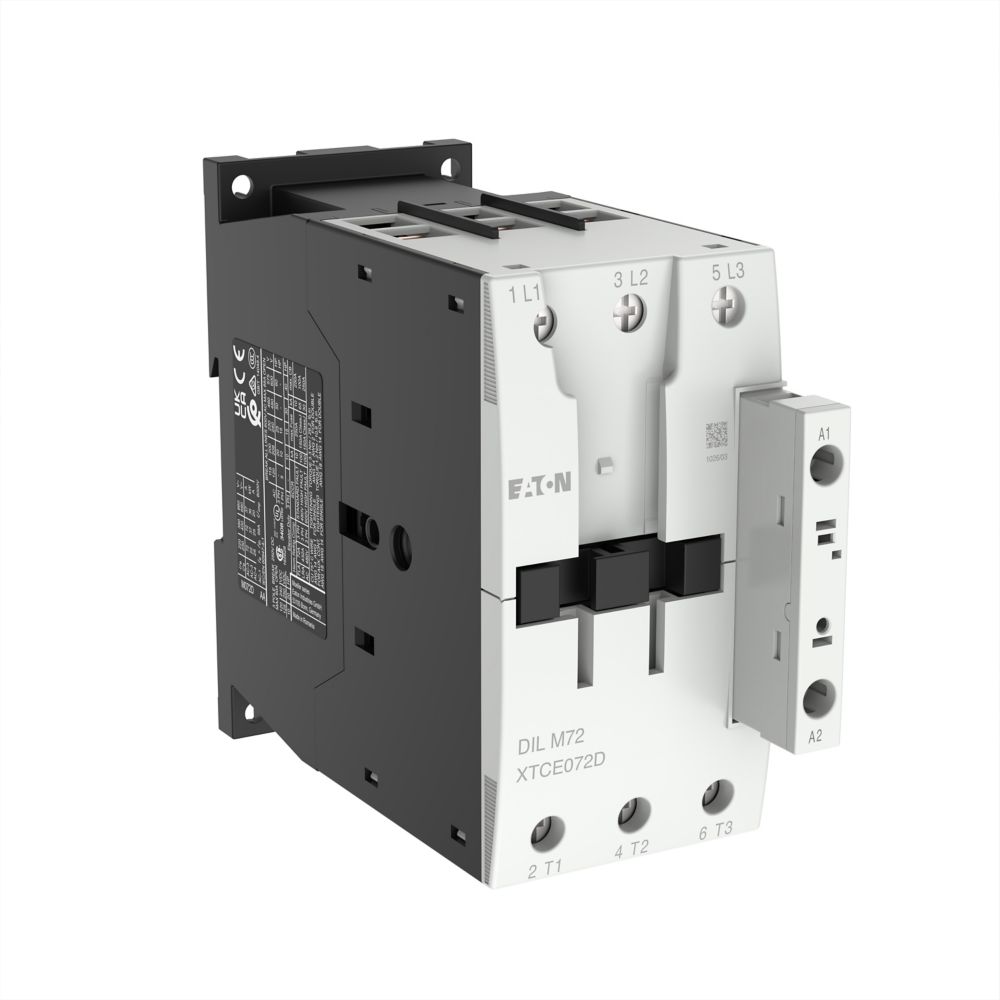

Eaton - Magneetschakelaar - DILM72(110V50HZ,120V60HZ)
Artikel bevat 1 st
Aanbevelingen
Productomschrijving
109191 DILM72(110V50HZ,120V60HZ) Magneetschak. , 37W, 0m, 0v
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: schroefklemmen, Opmerkingen: Niet geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 72 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 98 A, in behuizing: Ith = 72 A
Specificaties
Algemeen
| Ons artikelnummer | 2063157 |
| Artikelnummer fabrikant | 109191 |
| EAN-code | 4015081088119 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | DILM |
| Type nummer | DILM72(110V50HZ,120V60HZ) |
| Omschrijving | Magneetschakelaar DILM72(110V50HZ,120V60HZ), 37W, 0m, 0v |
| Land van Oorsprong | RO |
Technisch
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Type stuurspanning | AC |
| Nom. stuurspanning bij AC 50 Hz | 110 - 110 V |
| Nom. stuurspanning bij AC 60 Hz | 120 - 120 V |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 98 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 72 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 25 A |
| Nom. vermogen bij AC-4, 400 V | 12 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Breedte | 55 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 115 mm |
| Diepte | 132.1 mm |
| Nom. vermogen NEMA | 37 kW |
| Bedrijfsspanning bij AC 50 Hz | 230 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 230 - 690 V |
Logistiek
| Levertermijn | Verwacht over 17 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,923 kg |
| Afmeting verpakking | 0,151 x 0,057 x 0,118 M |
Prijs
| Bruto prijs (€) | 397,67 per 1 st |
