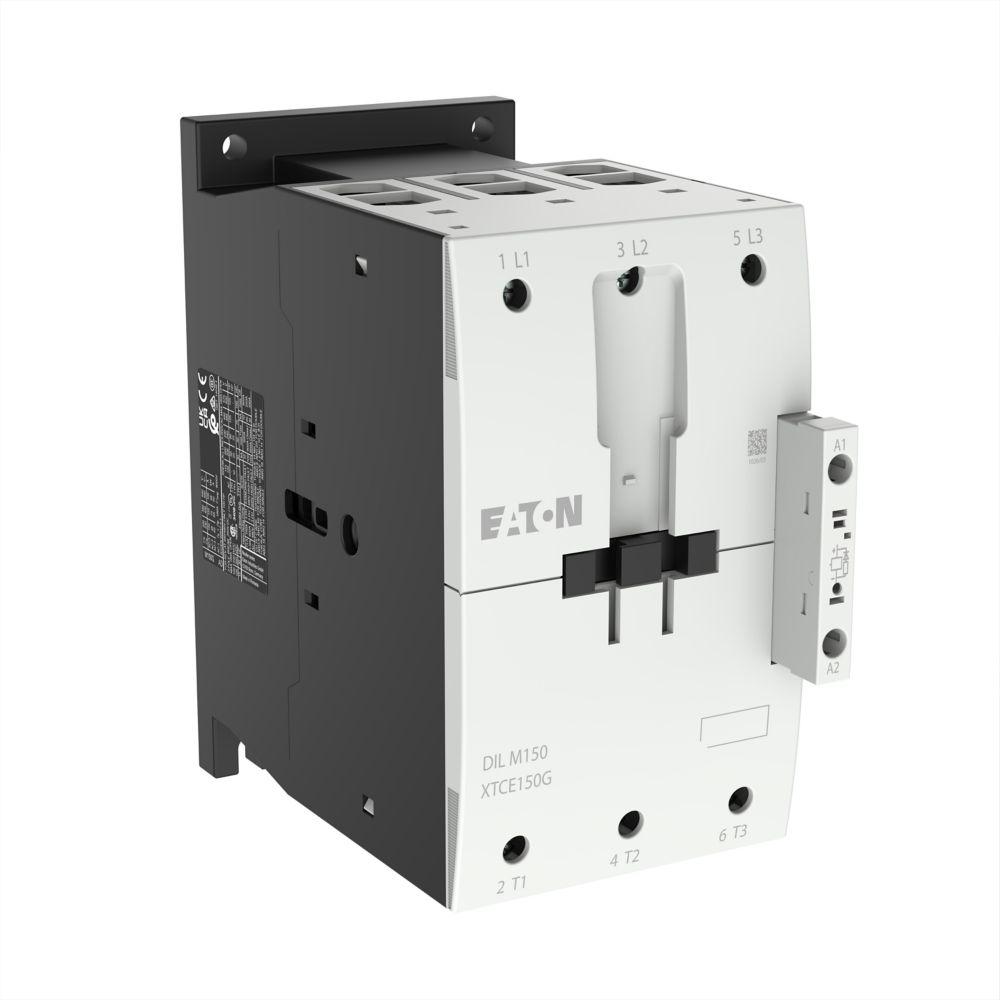

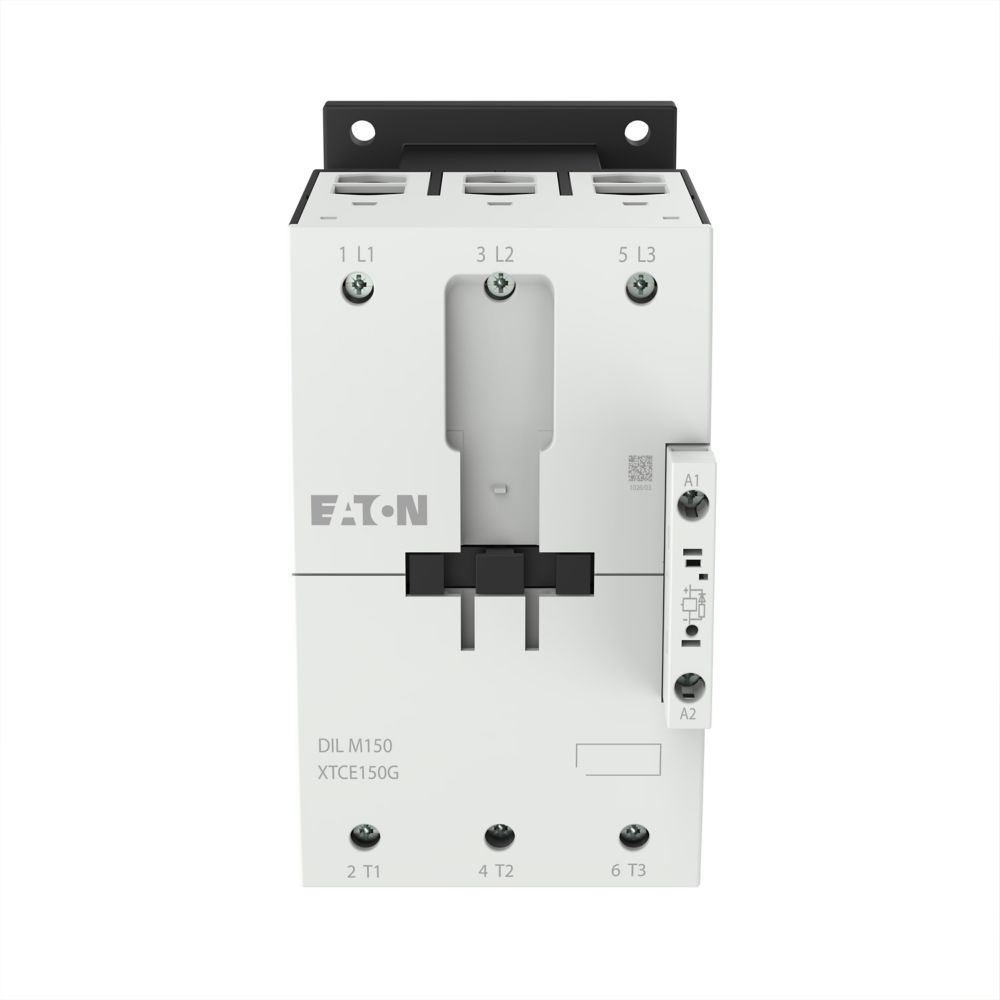

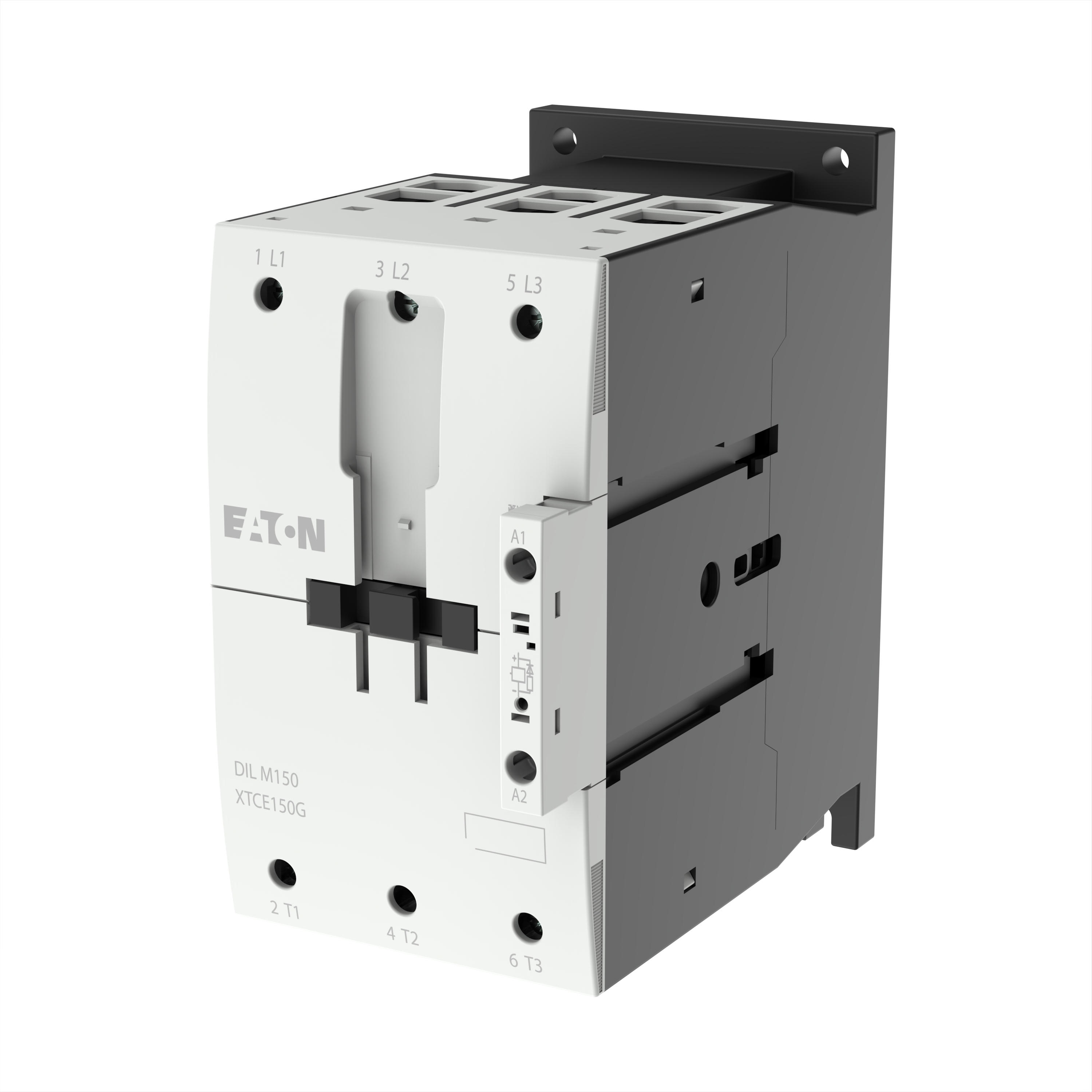

Eaton - Magneetschakelaar - DILM150(RDC24)
Artikel bevat 1 st
Aanbevelingen
Productomschrijving
239591 DILM150(RDC24) Magneetschak. DILM150(RDAC24) (24-27VDC), 75kW, 0m, 0v
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandovens, NAC-3: Standaard AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Standaard AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefklemmen, opmerkingen: Ook geschikt voor motoren met efficiëntieklasse IE3. IE3-ready apparaten zijn te herkennen aan het logo op hun verpakking. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 150 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig
Specificaties
Algemeen
| Ons artikelnummer | 1034060 |
| Artikelnummer fabrikant | 239591 |
| EAN-code | 4015082395919 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | DILM |
| Type nummer | DILM150(RDC24) |
| Omschrijving | Magneetschakelaar DILM150(RDAC24) (24-27VDC), 75kW, 0m, 0v |
| Land van Oorsprong | RO |
Technisch
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Type stuurspanning | DC |
| Nom. stuurspanning bij DC | 24 - 27 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 150 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 65 A |
| Nom. vermogen bij AC-4, 400 V | 33 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Breedte | 90 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 170 mm |
| Diepte | 160 mm |
| Nom. vermogen NEMA | 93 kW |
| Bedrijfsspanning bij AC 50 Hz | 230 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 230 - 690 V |
Logistiek
| Levertermijn | Verwacht over 9 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 2,25 kg |
| Afmeting verpakking | 0,162 x 0,092 x 0,172 M |
Prijs
| Bruto prijs (€) | 930,60 per 1 st |
