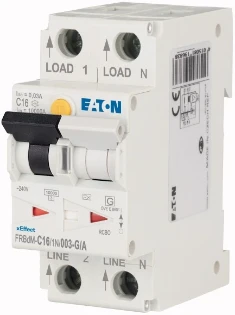

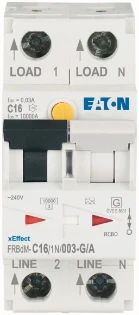

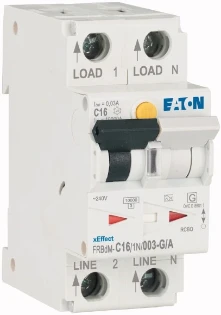

Eaton - Aardlekautomaat - FRBDM-C16/1N/003-G/A
Artikel bevat 1 st
Aanbevelingen
Op voorraad: 125
Productomschrijving
168270 FRBDM-C16/1N/003-G/A Dig. aardlekaut. (RCBO) FRBdM, 1P+N, 16A, C-kar., 30mA, 10kA, G/A-type
Combinatie aardlekbeveiliging/installatieautomaat van hoge kwaliteit, lijn netspanningsafhankelijk, Contactstandindicator rood-groen, stekkerbescherming contactklem achter, tri-stabiele borgschuif - maakt verwijdering uit bestaand railsysteem mogelijk, uitgebreide reeks accessoires geschikt voor vervolginstallatie, breed scala nominale foutstromen, nominale bedrijfsstromen tot 40 A, afschakelkarakteristieken B, C, D, nominaal uitschakelvermogen 10 kA, geschikt voor buitengebruik (bedrijfsvermogen en verdeler voor buiten) tot -25°C
Specificaties
Algemeen
| Ons artikelnummer | 1196203 |
| Artikelnummer fabrikant | 168270 |
| EAN-code | 4015081648498 |
| Artikelklasse (ETIM) | Aardlekautomaat |
| Merk | Eaton |
| Serie | xEffect |
| Type nummer | FRBDM-C16/1N/003-G/A |
| Omschrijving | Dig. aardlekaut. (RCBO) FRBdM, 1P+N, 16A, C-kar., 30mA, 10kA, G/A-type |
| Land van Oorsprong | CZ |
Technisch
| Aantal polen (totaal) | 2 |
| Aantal beveiligde polen | 1 |
| Nom. (meet)stroom | 16 A |
| Nom. foutstroom | 0.03 A |
| Uitschakelkarakteristiek | C |
| Meeschakelende nul | Ja |
| Type lekstroom | A |
| Nom. afschakelvermogen EN 60898 | 10 kA |
| Nom. afschakelvermogen IEC 60947-2 | 0 kA |
| Nom. (meet)spanning | 240 V |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50 Hz |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 2 |
| Inbouwdiepte | 70 mm |
| Beschermingsgraad (IP) | IP20 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Stootstroomvastheid | 3 kA |
| Spanningstype | AC |
| High-immunity uitvoering | Ja |
| Nom. isolatiespanning Ui | 250 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Afschakelkarakteristiek | Kortvertraagd |
| Met vergrendelingsvoorziening | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 - 40 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 25 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 25 mm² |
| Inbouwmontage (stucwerk) | Nee |
| Verliesvermogen | 4.3 W |
| Montagewijze | DIN-rail |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,274 kg |
| Afmeting verpakking | 0,086 x 0,037 x 0,075 m |
Prijs
| Bruto prijs (€) | 232,57 per 1 st |
