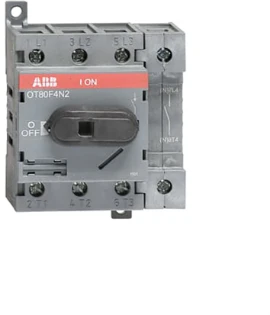

ABB - Lastscheider - OT80F4N2
Duurzaamheidsinformatie beschikbaar
Op voorraad: 1
Artikel bevat 1 st
Artikel bevat 1 st
Productomschrijving
OT80F4N2 LASTSCHEIDER LASTSCHAKELAAR 4-POLIG 80 A
De SwitchLine OT80F4N2 is een 4-polige Werkschakelaar voor het veilig onderbreken en isoleren van AC-stroomkringen tot 80 A in besturings- en verdeelinrichtingen. Ideaal voor hoofdscheiding, onderhoud en stilstandsituaties waar een duidelijke, betrouwbare scheiding vereist is.Deze Lastscheider biedt frontbediening en is geschikt voor zowel bodemmontage als DIN-rail montage, wat flexibiliteit in paneelontwerp geeft. Afgeschermde klemmen verhogen de veiligheid en beperken aanraakrisico’s. De niet-zekering uitvoering minimaliseert complexiteit en bespaart ruimte, terwijl het compacte ontwerp snel en netjes integreert in kasten. Hendel en as zijn niet inbegrepen, zodat de bediening vrij kan worden afgestemd op de toepassing. Onderdeel van de SwitchLine, met consistente bouwvorm en toebehoren voor efficiënte installatie en onderhoud.
Specificaties
Algemeen
| Ons artikelnummer | 2038747 |
| Artikelnummer fabrikant | 1SCA105413R1001 |
| EAN-code | 6417019393483 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | ABB |
| Serie | SwitchLine |
| Type nummer | OT80F4N2 |
| Omschrijving | Lastscheider 4P, 80 A bodem / DIN-rail montage |
| Land van Oorsprong | DE |
Technisch
| Aantal polen | 4 |
| Nom. continustroom Iu | 80 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 70 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Uitvoering van het bedieningselement | Overig |
| Vergrendelbaar | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Hoogte | 91.5 mm |
| Diepte | 72.5 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 750 - 750 V |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Toegelaten korte-duur stroom Icw | 1.5 kA |
| Schakelvermogen bij 400 V | 37 kW |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Beschermingsgraad (NEMA) | Overig |
Logistiek
| Beschikbare voorraad | 1 st |
| Levertermijn | Verwacht over 1 werkdag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Ja |
| Bruto gewicht | 0,3 KG |
| Afmeting verpakking | 0,285 x 0,185 x 0,08 M |
| Volle verpakking bevat | 8 st |
Prijs
| Bruto prijs (€) | 113,00 per 1 st |
