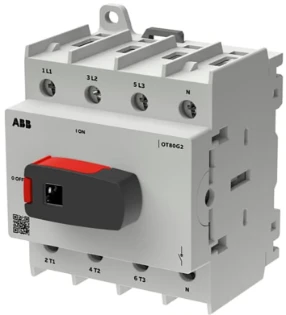

ABB - Lastscheider - OT80G2-4BSN2
Duurzaamheidsinformatie beschikbaar
Artikel bevat 1 st
Productomschrijving
1SCA162561R1001 OT80G2-4BSN2 L
OT80G2-4BSN2 LASTSCHEIDER
De OT80G2-4BSN2 uit de OT Plus serie is een 4-polige werkschakelaar voor het veilig scheiden en lokaal uitschakelen van AC-belastingen in besturings- en verdeelkasten. Hij is frontbediend, geschikt voor bodemmontage en DIN-rail, en past in panelen met een 45 mm DIN-uitsparing.De ingebouwde schroefklemmen versnellen bekabeling en minimaliseren foutkans. De direct-gemonteerde hendel is vergrendelbaar voor extra werkzekerheid, terwijl een as kan worden gemonteerd voor externe bediening wanneer de deur gesloten moet blijven. Het ruimte-efficiënte ontwerp maakt compacte paneelopbouw mogelijk en ondersteunt snelle, nette montage met een consistente, betrouwbare schakelactie in veeleisende toepassingen.
Specificaties
Algemeen
| Ons artikelnummer | 4361150 |
| Artikelnummer fabrikant | 1SCA162561R1001 |
| EAN-code | 6417019925967 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | ABB |
| Serie | OT Plus |
| Type nummer | OT80G2-4BSN2 |
| Omschrijving | OT80G2-4BSN2 LASTSCHEIDER |
| Land van Oorsprong | DE |
Technisch
| Aantal polen | 4 |
| Nom. continustroom Iu | 80 A |
| Breedte | 70 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Uitvoering van het bedieningselement | Overig |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Hoogte | 91.5 mm |
| Diepte | 73 mm |
| Bedrijfsspanning (meetspanning) | 800 - 800 V |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Toegelaten korte-duur stroom Icw | 1.5 kA |
| Schakelvermogen bij 400 V | 45 kW |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Beschermingsgraad (NEMA) | Overig |
Logistiek
| Levertermijn | Verwacht over 9 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,37 KG |
| Afmeting verpakking | 0,098 x 0,076 x 0,077 M |
Prijs
| Bruto prijs (€) | 110,00 per 1 st |
Downloads
RoHS-verklaring
https://att.2ba.nl/8712507900029/OTA/d2/d279/d279a2bfbb6d5d06a469de7155ac3489.pdf
https://att.2ba.nl/8712507900029/OTA/15/153b/153bd7e01146c962c65debced53b7169.pdf
https://att.2ba.nl/8712507900029/OTA/6b/6b90/6b9008f27de915aa69a4b115a9b468c3.xlsx
Karakteristieken
Certificaat
Verklaring DOC CE (Declaration of conformity CE)
https://search.abb.com/library/Download.aspx?DocumentID=9AKK108467A5658
