Productomschrijving
56122 VIGIREX RH10M 110-130VAC 0,1A
Vigirex - RH10M - Aardlekschakelaar - 0,1A Direct - 110-130V AC

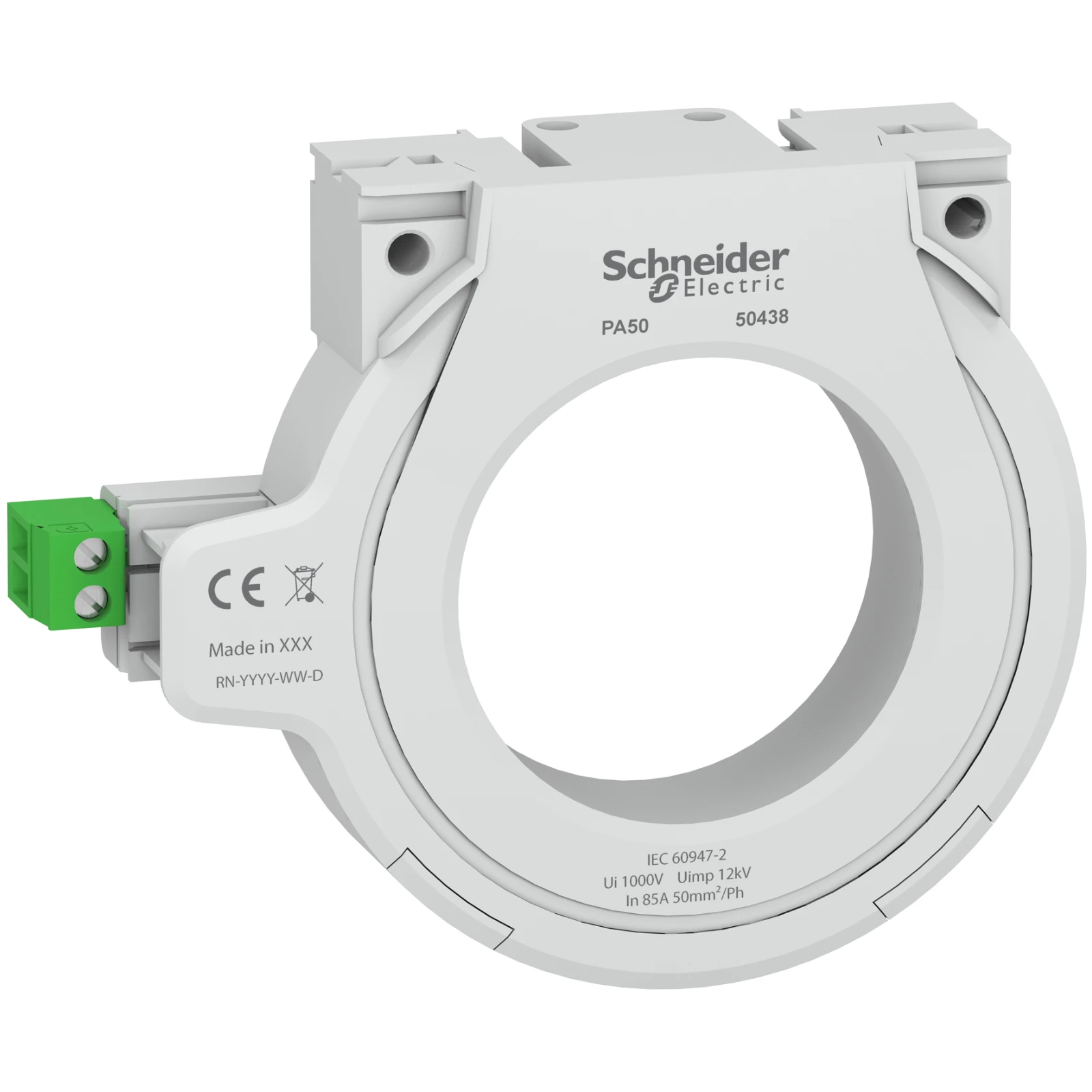

VigiPacT RH10M is een DIN-rail relais voor montage op reststroom. Het beschermt tegen direct of indirect contact van mensen, brandgevaar en motoren. Het meet de aardlekstroom in een elektrische installatie via de bijbehorende toroïde. De aangesloten stroomonderbreker wordt uitgeschakeld wanneer de ingestelde reststroom wordt overschreden. De operationele voedingsspanning is 110/130VAC 50/60Hz. Het is een klasse van de type A aardlekbeveiliging. De stroomgevoeligheid (IDn) is vastgesteld op 100mA. De tijdvertraging (Dt) is onmiddellijk. Er is een lokale handmatige reset nodig na het verhelpen van een storing. De gemeten spanning van het distributiesysteem is tot 1000VAC 50/60/400Hz. Deze is geïnstalleerd op een DIN-rail in een schakelpaneel en de beschermingsgraad is IP40. De sensor moet worden gekoppeld aan een compatibele toroïde of rechthoekige sensor van Schneider Electric type A.
Specificaties
Algemeen
Ons artikelnummer | 2319573 |
Artikelnummer fabrikant | 56122 |
EAN-code | 3303430561224 |
Artikelklasse (ETIM) | Verschilstroom-relais |
Merk | Schneider Electric |
Serie | Vigirex |
Type nummer | 56122 |
Omschrijving | VIGIREX RH10M 110-130VAC 0,1A |
Land van Oorsprong | FR |
Technisch
Uitvoering elektrische aansluiting | Schroefaansluiting |
Nom. stuurspanning bij AC 50 Hz | 110 - 130 V |
Nom. stuurspanning bij AC 60 Hz | 110 - 130 V |
Type stuurspanning | AC |
Breedte | 54 mm |
Met afneembare klemmen | Nee |
Functie | Voor wisselstroomnet |
Nom. spanning | 110 - 130 V |
Nom. (meet)frequentie | 50 - 60 Hz |
Aanspreekwaarde stroomsterkte 1 | 100 - 100 mA |
Min. instelbare opkomvertragingstijd | 0 s |
Max. toegestane opkomvertragingstijd | 0.04 s |
Indicatie verschilstroom | Nee |
Foutenregistratie mogelijk | Nee |
Aantal contacten als verbreekcontact | 0 |
Aantal contacten als maakcontact | 1 |
Aantal contacten als wisselcontact | 1 |
Hoogte | 97 mm |
Diepte | 74 mm |
Logistiek
Aantal eenheden in artikel | 1 st |
Minimale bestelafname | 1 st |
Standaard voorraadartikel | Nee |
Bruto gewicht | 3 kg |
Afmeting verpakking | 8 x 8 x 0,1 cm |
Prijs
Bruto prijs (€) | 589,00 per 1 st |
