Schneider Electric - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging - C63N42D630
Aanbevelingen
Op voorraad: 1
Productomschrijving

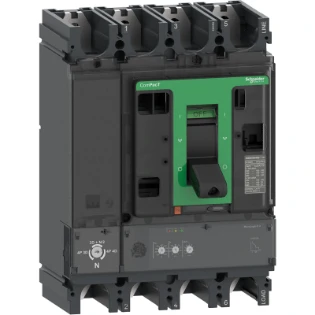

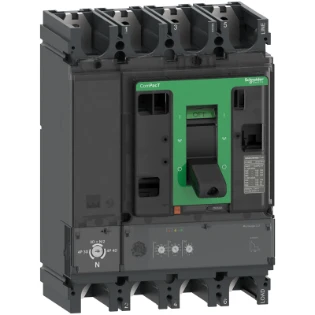

C63N42D630 NSX630N 50KA AC 4P4
Deze ComPacT NSX630N is een complete 4P 4d vaste stroomonderbreker, ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor alle standaard- en specifieke toepassingen. De uitschakelcapaciteit (Icu) is 50 kA rms
Deze ComPacT NSX630N is een complete 4P 4d vaste stroomonderbreker, ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor alle standaard- en specifieke toepassingen. De uitschakelcapaciteit (Icu) is 50 kA rms bij 415VAC 50/60Hz. De operationele spanning is 690VAC 50/60Hz. In dit product is een elektronische MicroLogic 2.3-uitschakeleenheid ingebed, met een nominale waarde van 630 A. MicroLogic 2.3-uitschakeleenheid biedt instelbare beschermingen voor lange en korte tijd en een vaste, onmiddellijke beveiliging. Deze 4-polige versie (185 mm x 255 mm x 110 mm) wordt geleverd met diverse optionele functies en accessoires. Het voldoet aan internationale normen (IEC 60947), CCC, EAC en maritieme specificaties. ComPacT NSX630N maakt deel uit van de EcoStruxure Power-architectuur van Schneider Electric.
Specificaties
Algemeen
| Ons artikelnummer | 4103052 |
| Artikelnummer fabrikant | C63N42D630 |
| EAN-code | 3606482002760 |
| Artikelklasse (ETIM) | Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | C63N42D630 |
| Omschrijving | ComPacT - Vermogenschakelaar - NSX630N - 50kA - AC - 4P4D - 630A - 2.3 |
| Land van Oorsprong |
Technisch
| Nom. continustroom Iu | 630 A |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 50 kA |
| Instelbereik overbelastingsbeveiliging | 225 - 630 A |
| Instelbereik kortstondigvertraagde kortsluitactivering | 338 - 6900 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 6900 - 6900 A |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor omegarailmontage | Nee |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Met tripcontact | Ja |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Uitvoering van het bedieningselement | Knevelgreep |
| Motoraandrijving optioneel | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP40 |
| Nom. spanning | 690 - 690 V |
| Omegarailmontage optioneel | Ja |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
Logistiek
| Levertermijn | Verwacht over 10 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Afmeting verpakking | 29 x 20 x 15 cm |
Prijs
| Bruto prijs (€) | 4.072,00 per 1 st |
