Schneider Electric - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging - C40F44V400
Aanbevelingen
Op voorraad: 1
Productomschrijving

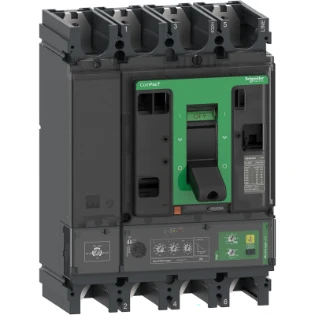

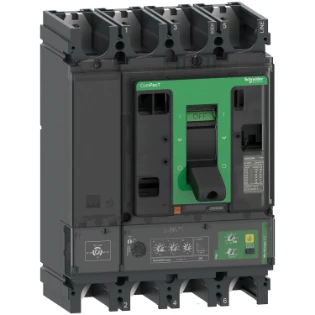

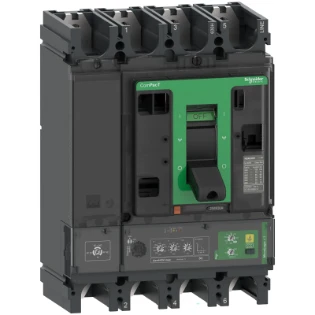

C40F44V400 NSX400F 36KA AC 4P4
Deze ComPacT NSX400F is een complete 4P 3d vaste stroomonderbreker, ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor alle standaard- en specifieke toepassingen. De uitschakelcapaciteit (Icu) is 36 kA rms
Deze ComPacT NSX400F is een complete 4P 3d vaste stroomonderbreker, ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor alle standaard- en specifieke toepassingen. De uitschakelcapaciteit (Icu) is 36 kA rms bij 415VAC 50/60Hz. De operationele spanning is 440VAC 50/60Hz. In dit product is een elektronische MicroLogic 4.3 Vigi uitschakeleenheid met een classificatie 400A geïntegreerd, met een geïntegreerde en aanpasbare aardlekbeveiliging. MicroLogic 4.3 Vigi biedt ook instelbare beschermingen voor lange en korte tijd en een vaste onmiddellijke beveiliging. Deze 4-polige versie (185 mm x 255 mm x 110 mm) wordt geleverd met diverse optionele functies en accessoires. Het voldoet aan internationale normen (IEC 60947), CCC, EAC en maritieme specificaties. ComPacT NSX400F maakt deel uit van de EcoStruxure Power-architectuur van Schneider Electric.
Specificaties
Algemeen
| Ons artikelnummer | 4102933 |
| Artikelnummer fabrikant | C40F44V400 |
| EAN-code | 3606481994097 |
| Artikelklasse (ETIM) | Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | C40F44V400 |
| Omschrijving | ComPacT - Vermogenschakelaar - NSX400F - 36kA - AC - 4P4D - 400A - 4.3 |
| Land van Oorsprong |
Technisch
| Nom. continustroom Iu | 400 A |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 36 kA |
| Instelbereik overbelastingsbeveiliging | 144 - 400 A |
| Instelbereik kortstondigvertraagde kortsluitactivering | 216 - 4000 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 4800 - 4800 A |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor omegarailmontage | Nee |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Met tripcontact | Ja |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Uitvoering van het bedieningselement | Knevelgreep |
| Motoraandrijving optioneel | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP40 |
| Nom. spanning | 440 - 440 V |
| Omegarailmontage optioneel | Ja |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
Logistiek
| Levertermijn | Verwacht over 9 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Afmeting verpakking | 29 x 20 x 15 cm |
Prijs
| Bruto prijs (€) | 4.484,00 per 1 st |
