Productomschrijving

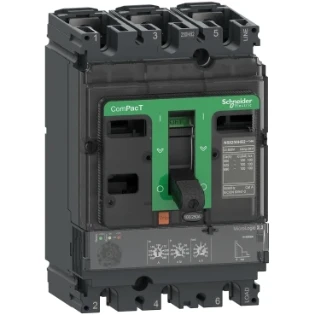

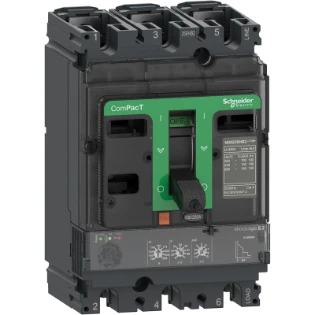

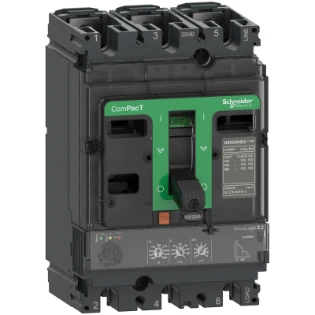

C25F32D250 NSX250F 36KA AC 3P3
Deze ComPacT NSX250F is een complete 3P 3d vaste stroomonderbreker die is ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor alle standaard- en specifieke toepassingen. De uitschakelcapaciteit (Icu) is 36 k
Deze ComPacT NSX250F is een complete 3P 3d vaste stroomonderbreker die is ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor alle standaard- en specifieke toepassingen. De uitschakelcapaciteit (Icu) is 36 kA rms bij 415VAC 50/60Hz. De operationele spanning is 690VAC 50/60Hz. In dit product is een elektronische MicroLogic 2.2 trip unit geïntegreerd, met een 250A classificatie. MicroLogic 2.2 uitschakeleenheid biedt instelbare beschermingen voor lange en korte tijd en een vaste, onmiddellijke beveiliging. Deze 3-polige versie (105 x 161 x 86 mm) wordt geleverd met diverse optionele functies en accessoires. Het voldoet aan internationale normen (IEC 60947), CCC, EAC en maritieme specificaties. ComPacT NSX250F maakt deel uit van de EcoStruxure Power-architectuur van Schneider Electric.
Specificaties
Algemeen
| Ons artikelnummer | 4102697 |
| Artikelnummer fabrikant | C25F32D250 |
| EAN-code | 3606481997210 |
| Artikelklasse (ETIM) | Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merk | Schneider Electric |
| Serie | ComPacT NSX, new generation |
| Type nummer | C25F32D250 |
| Omschrijving | ComPacT - Vermogenschakelaar - NSX250F - 36kA - AC - 3P3D - 250A - 2.2 |
| Land van Oorsprong |
Technisch
| Nom. continustroom Iu | 250 A |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 36 kA |
| Instelbereik overbelastingsbeveiliging | 225 - 250 A |
| Instelbereik kortstondigvertraagde kortsluitactivering | 135 - 2500 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 3000 - 3000 A |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor omegarailmontage | Nee |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Met tripcontact | Ja |
| Aantal polen | 3 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Uitvoering van het bedieningselement | Knevelgreep |
| Motoraandrijving optioneel | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP40 |
| Nom. spanning | 690 - 690 V |
| Omegarailmontage optioneel | Ja |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Afmeting verpakking | 19,2 x 11 x 14 cm |
Prijs
| Bruto prijs (€) | 1.541,00 per 1 st |
