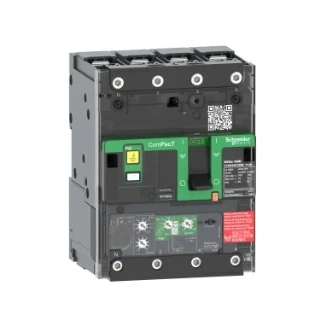

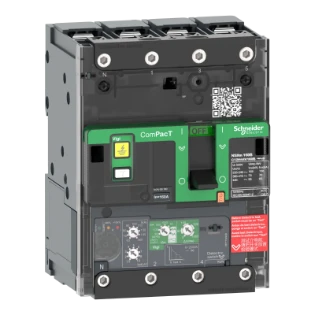

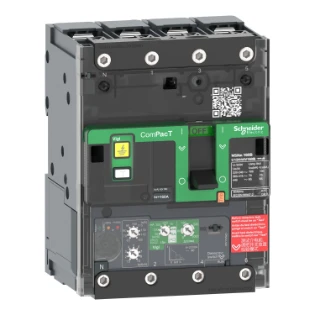

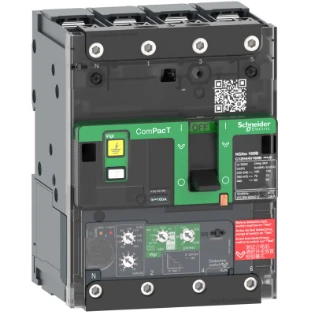

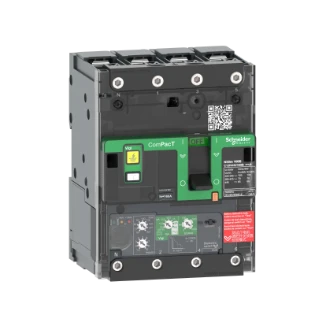

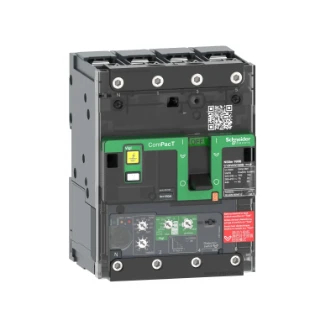

Schneider Electric - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging - C12B44V160B
Artikel bevat 1 st
Aanbevelingen
Productomschrijving
C12B44V160B NSXM160B 25KA AC 4
ComPacT NSXm160B is een complete 4P vaste stroomonderbreker die is ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. De uitschakelcapaciteit (Icu) is 25 kA rms bij 415VAC 50/60Hz. De operationele spanning is 440VAC 50/60Hz. Het introduceert nieuwe functies zoals de Everlink connectors technologie. Het biedt ingebouwde DIN-rail & plaat montagemogelijkheid en extern zichtbare hulpelementen met veer. Deze 4-polige aardlekautomaat (ELCB) is een van de kleinste op de markt. De afmetingen zijn 108 mm (B) x 144 mm (H) x 80 mm (D). Het zorgt voor naleving van internationale normen (IEC 60947/CCC/EAC) en maritieme specificaties.
Specificaties
Algemeen
| Ons artikelnummer | 4102387 |
| Artikelnummer fabrikant | C12B44V160B |
| EAN-code | 3606481992673 |
| Artikelklasse (ETIM) | Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merk | Schneider Electric |
| Serie | ComPacT NSXm, new generation |
| Type nummer | C12B44V160B |
| Omschrijving | ComPacT - Vermogenschakelaar - NSXm160B - 25kA - AC - 4P - 160A - 4.1 |
| Land van Oorsprong | PL |
Technisch
| Nom. continustroom Iu | 160 A |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 25 kA |
| Instelbereik overbelastingsbeveiliging | 63 - 160 A |
| Instelbereik kortstondigvertraagde kortsluitactivering | 94.5 - 1600 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 2000 - 2000 A |
| Geïntegreerde aardsluitingsbeveiliging | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor DIN-rail (Omega-rail) montage | Ja |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Met tripcontact | Ja |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Uitvoering van het bedieningselement | Knevelgreep |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP40 |
| Nom. spanning | 440 - 440 V |
| Omegarailmontage optioneel | Nee |
| Compleet apparaat incl. beveiligingsunit | Ja |
Logistiek
| Levertermijn | Verwacht over 9 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Afmeting verpakking | 19 x 13 x 15 CMT |
Prijs
| Bruto prijs (€) | 1.896,00 per 1 st |
