Schneider Electric - Veldbus, dec. periferie - communicatiemodule - LV434000

LV434000 MODBUS SL COMMUNICAT

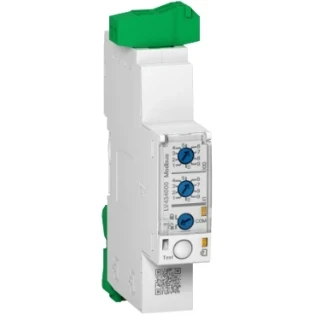

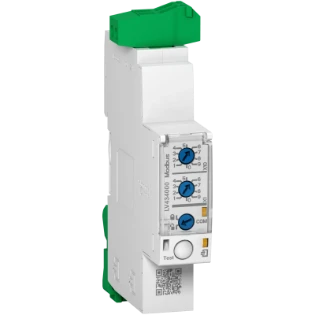

Deze IFM is een Modbus-interfacemodule en maakt deel uit van het EnerlinX-communicatiesysteem. Het is nodig om Masterpact-, Compact- en PowerPact-vermogensschakelaars aan te sluiten op een Modbus Seriële Line-netwerk. Zodra de stroomonderbreker is aangesloten, wordt deze door de Modbus-master als slave beschouwd. Het Modbus-adres kan eenvoudig worden ingesteld met twee draaischakelaars op de voorzijde. Hij is bovenaan uitgerust met één 24VDC-schroefklemmenblok en één RJ45-bus voor seriële Modbus-lijn. Hij is onderaan uitgerust met twee RJ45-contactdozen voor ULP interne netwerkaansluiting (Universal Logic Plug). De IFM-interface is een DIN-rail montage apparaat en zijn afmetingen zijn 18x 72x 96mm. De beschermingsgraad is IP4x op de voorzijde en IP2x op de connectoren. De IFM-interface maakt volledig deel uit van de EcoStruxure Power-architectuur. De firmware van de IFM-interface kan worden geüpdatet met behulp van de EcoStruxure Power Commission-software.
