Schneider Electric - Motorbeveiligingsschakelaar - GV6P500F
Configureer via Schneider Electric Motor Control Configurator
Aanbevelingen
Productomschrijving

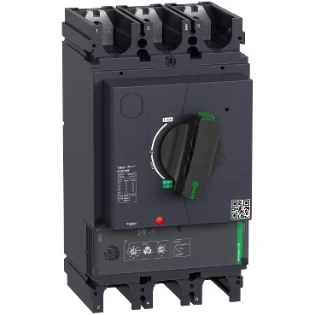

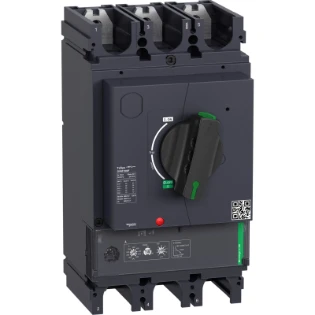

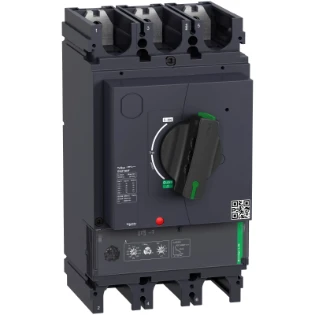

GV6P500F MOTORBEV.SCHK.500A 36
TeSys GV - Vermogensschakelaar - 3P - 500A/690V - Voor bescherming van 3-fase motoren: 200-250kW@400V. De kabel biedt thermische magnetische beveiliging en extra bescherming, uitschakelvermogen Icu 36kA, start-stop bediening met draaibediening, aansluiting
TeSys GV - Vermogensschakelaar - 3P - 500A/690V - Voor bescherming van 3-fase motoren: 200-250kW@400V. De kabel biedt thermische magnetische beveiliging en extra bescherming, uitschakelvermogen Icu 36kA, start-stop bediening met draaibediening, aansluiting voor rails of kabels met kabelschoenen (directe aansluiting van kabels met extra connectoren). Thermische beveiliging instelbaar via wijzerschalen met een instelstroom Ir in bereik 250-500A en een selecteerbare uitschakelklasse 5, 10 of 20, magnetische beveiliging bij 13 In. Extra beveiligingen met vaste pick-up zijn onder andere bescherming tegen kortstondige vertraging Isd bij 13 Ir, faseonbalans en verliesbescherming. Deze kaart stelt interne locaties beschikbaar voor extra hulpcontactblokken (OF, SD) en spanningsuitschakelunits (MN, MX). Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 2678690 |
| Artikelnummer fabrikant | GV6P500F |
| EAN-code | 3606489915469 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | GV6P500F |
| Omschrijving | Motor vermogensschakelaar, TeSys GV6, 3P, 500A, Icu 36kA, thermisch ma |
| Land van Oorsprong |
Technisch
| Instelbereik overbelastingsbeveiliging | 250 - 500 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 500 - 500 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 0 - 690 V |
| Breedte | 140 mm |
| Nom. continustroom Iu | 500 A |
| Nom. vermogen bij AC-3, 230 V | 200 kW |
| Nom. vermogen bij AC-3, 400 V | 400 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 36 kA |
| Beschermingsgraad (IP) | IP40 |
| Hoogte | 255 mm |
| Diepte | 179 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Draaiknop |
| Met thermische beveiliging | Ja |
Logistiek
| Levertermijn | Verwacht over 9 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 5,98 kg |
| Afmeting verpakking | 27 x 16 x 27,5 cm |
Prijs
| Bruto prijs (€) | 2.662,00 per 1 st |
