Schneider Electric - Motorbeveiligingsschakelaar - GV5P150F
Aanbevelingen
Productomschrijving

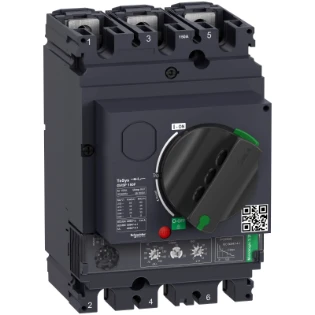

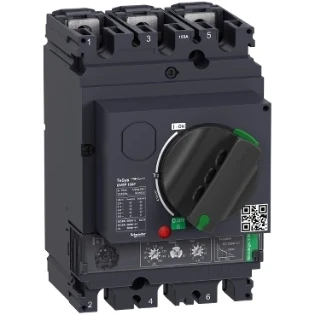

GV5P150F MOTORBEVEILIGINGSSCHAKELAAR 150 A 3P 36
TeSys GV - Vermogensschakelaar - 3P - 150A/690V - Voor bescherming van 3-fase motoren: 55-75kW@400V. De kabel biedt thermische magnetische beveiliging en extra bescherming, uitschakelvermogen Icu 36kA, start-stop bediening met draaibediening, aansluiting v
TeSys GV - Vermogensschakelaar - 3P - 150A/690V - Voor bescherming van 3-fase motoren: 55-75kW@400V. De kabel biedt thermische magnetische beveiliging en extra bescherming, uitschakelvermogen Icu 36kA, start-stop bediening met draaibediening, aansluiting voor rails of kabels met kabelschoenen (directe aansluiting van kabels met extra connectoren). Thermische beveiliging instelbaar via wijzerschalen met een instelstroom Ir in bereik 70-150A en een selecteerbare uitschakelklasse 5, 10 of 20, magnetische beveiliging bij 15 In. Extra beveiligingen met vaste pick-up zijn onder andere bescherming tegen kortstondige vertraging Isd bij 13 Ir, faseonbalans en verliesbescherming. Deze kaart stelt interne locaties beschikbaar voor extra hulpcontactblokken (OF, SD) en spanningsuitschakelunits (MN, MX). Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
Ons artikelnummer | 3071171 |
Artikelnummer fabrikant | GV5P150F |
EAN-code | 3606489915407 |
Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
Merk | Schneider Electric |
Serie | |
Type nummer | GV5P150F |
Omschrijving | TeSys GV5 - Thermisch-magnetische motorstroomonderbreker - 3P - 150A - |
Land van Oorsprong |
Technisch
Instelbereik overbelastingsbeveiliging | 70 - 150 A |
Instelbereik onvertraagde kortsluitbeveiliging | 150 - 150 A |
Faseuitvalgevoelig | Ja |
Uitschakeltechniek | Thermomagnetisch |
Bedrijfsspanning (meetspanning) | 0 - 690 V |
Breedte | 105 mm |
Nom. continustroom Iu | 70 A |
Nom. vermogen bij AC-3, 230 V | 75 kW |
Nom. vermogen bij AC-3, 400 V | 110 kW |
Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
Met geïntegreerd hulpcontact | Nee |
Met geïntegreerde onderspanningsspoel | Nee |
Aantal polen | 3 |
Nom. afschakelvermogen Icu bij 400 V, AC | 36 kA |
Beschermingsgraad (IP) | IP40 |
Hoogte | 161 mm |
Diepte | 155 mm |
Thermische beveiliging | Ja |
Uitvoering van het bedieningselement | Draaiknop |
Met thermische beveiliging | Ja |
Logistiek
Levertermijn | Verwacht over 4 werkdagen |
Aantal eenheden in artikel | 1 st |
Minimale bestelafname | 1 st |
Standaard voorraadartikel | Nee |
Bruto gewicht | 2,4 kg |
Afmeting verpakking | 17 x 11,8 x 19,1 cm |
Prijs
Bruto prijs (€) | 837,30 per 1 st |
