Schneider Electric - Motorbeveiligingsschakelaar - GV2RT21
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Productomschrijving

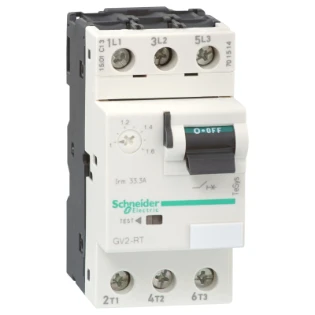

GV2-RT21 17- 23A BEVEIL.SCH THERM/MAGNETISCHE BEVEILIGING
TeSys GV2RT - Vermogensschakelaar - Thermisch/Magnetisch - 17-23A
TeSys GV - Vermogensschakelaar - 3P - 23A/690V - Voor piekmotortoepassingen met hoge startstroom: 9-11kW@400V. De schakelaar biedt thermische magnetische beveiliging met een thermisch instelbereik van 17-23A, een magnetisch uitschakelniveau van 17xIn, een hoge uitschakelcapaciteit van Icu 15kA@400V. Aansluiting met schroefklemmen. Start-stop bediening door te schakelen gegarandeerd voor 100.000 cycli AC-3. Het kan worden gebruikt voor de bescherming van 3-fasige transformatortoepassingen. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 1038572 |
| Artikelnummer fabrikant | GV2RT21 |
| EAN-code | 3389110520729 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys GV2 |
| Type nummer | GV2RT21 |
| Omschrijving | TRAFO BEV.SCH. 17-23A 20X IN |
| Land van Oorsprong | FR |
Technisch
| Instelbereik overbelastingsbeveiliging | 17 - 23 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 400 - 400 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 45 mm |
| Nom. continustroom Iu | 23 A |
| Nom. vermogen bij AC-3, 230 V | 5.5 kW |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 15 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 89 mm |
| Diepte | 78.5 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Tuimelaar |
| Met thermische beveiliging | Ja |
Logistiek
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,29 kg |
| Afmeting verpakking | 4,8 x 9,3 x 8,6 cm |
| Volle verpakking bevat | 24 st |
Prijs
| Bruto prijs (€) | 134,55 per 1 st |
