Productomschrijving

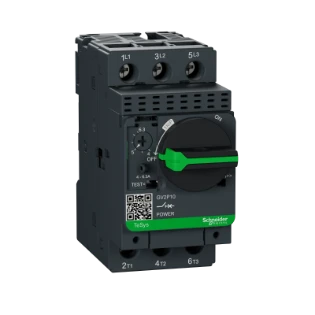

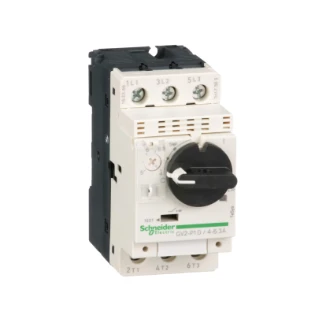

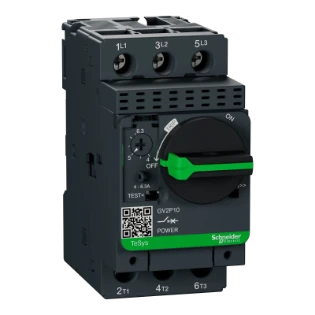

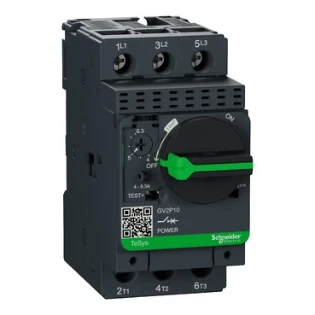

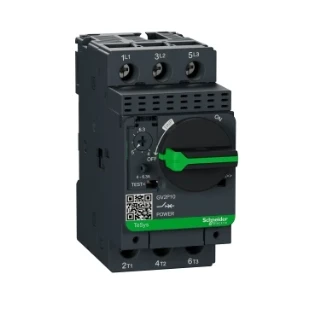

GV2-P10 4 -6,3 A MOTORBEVEILIGINGSSCHAKELAAR
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 6,3A/690V en is geschikt voor 3-fase motortoepassingen tot 2,2kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 6,3A/690V en is geschikt voor 3-fase motortoepassingen tot 2,2kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een thermisch instelbereik van 4-6.3A, een magnetische afschakeling bij 13xIn en een hoog uitschakelvermogen van 100ka Icu bij 400V. Aansluiting via schroefklemmen. Start-stop bediening door draaiknop gegarandeerd voor 100.000 cycli AC-3. Multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine, ATEX) en voorzien van het Green Premium ecolabel (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 1038555 |
| Artikelnummer fabrikant | GV2P10 |
| EAN-code | 3389110213485 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys GV2 |
| Type nummer | GV2P10 |
| Omschrijving | THER-MAGN 4-6,3A DRAAIBED |
| Land van Oorsprong | FR |
Technisch
| Instelbereik overbelastingsbeveiliging | 4 - 6.3 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 78 - 78 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 44.5 mm |
| Nom. continustroom Iu | 6.3 A |
| Nom. vermogen bij AC-3, 230 V | 1.5 kW |
| Nom. vermogen bij AC-3, 400 V | 2.2 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 89 mm |
| Diepte | 97 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Draaiknop |
| Met thermische beveiliging | Ja |
Logistiek
| Beschikbare voorraad | Op voorraad |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,33 kg |
| Afmeting verpakking | 10 x 9,5 x 4,8 cm |
| Volle verpakking bevat | 20 st |
Prijs
| Bruto prijs (€) | 114,55 per 1 st |
