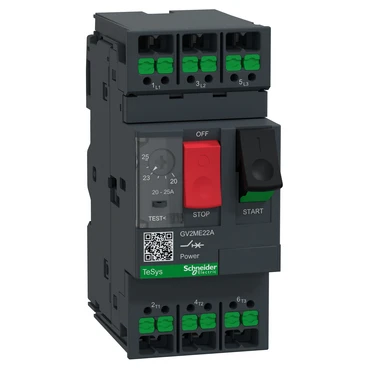

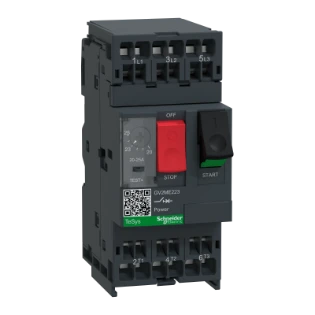

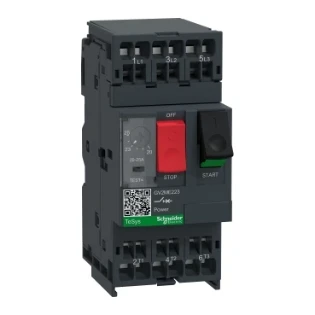

Schneider Electric - Motorbeveiligingsschakelaar - GV2ME223
Artikel bevat 1 st
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Op voorraad: 16
Productomschrijving
GV2ME223 THERM-MAGN 20-25A VKLEM
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 25A/690V en is geschikt voor 3-fase motortoepassingen tot 11kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een thermisch instelbereik van 20 tot 25A en een hoog uitschakelvermogen van 15ka Icu bij 400V. Deze TeSys GV2 vermogensschakelaar kan worden aangesloten via veerklemmen. De elektrische en mechanische duurzaamheid, net als de start-stop bediening via de drukknop zijn gegarandeerd voor 100.000 cycli. Dit product is multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine, ATEX) en is voorzien van het Green Premium ecolabel (RoHS/REACh). De beschermingsgraad is IP20 conform IEC 60529.
Specificaties
Algemeen
| Ons artikelnummer | 2335237 |
| Artikelnummer fabrikant | GV2ME223 |
| EAN-code | 3389110346497 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys GV2 |
| Type nummer | GV2ME223 |
| Omschrijving | TeSys GV2ME - Vermogensschakelaar - Thermisch/Magnetisch - 20-25A - Ve |
| Land van Oorsprong | FR |
Technisch
| Instelbereik overbelastingsbeveiliging | 20 - 25 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 327 - 327 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 44.5 mm |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 230 V | 5.5 kW |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 15 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 101 mm |
| Diepte | 78.2 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Druktoets |
| Met thermische beveiliging | Ja |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,321 kg |
| Afmeting verpakking | 8,5 x 11 x 5,5 CMT |
| Volle verpakking bevat | 20 st |
Prijs
| Bruto prijs (€) | 130,80 per 1 st |
