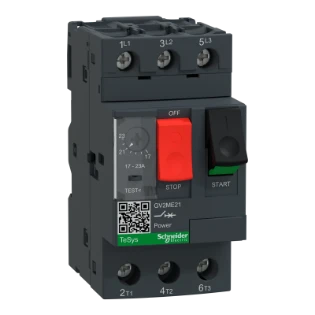

Schneider Electric - Motorbeveiligingsschakelaar - GV2ME21
Op voorraad
Configureer via Schneider Electric Motor Control Configurator
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Productomschrijving

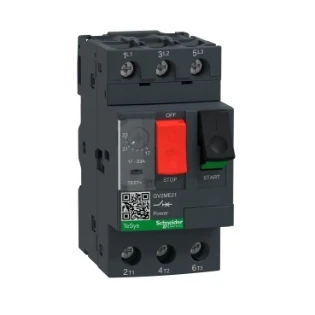

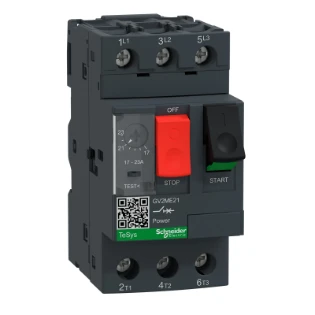

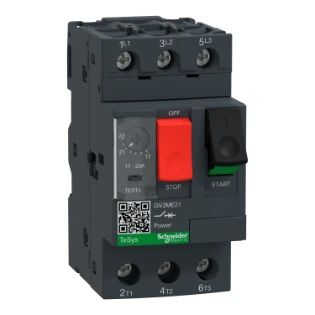

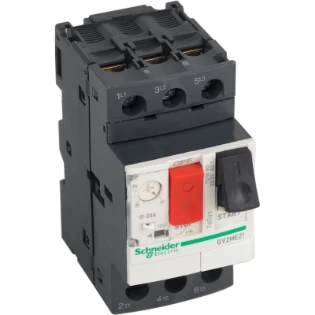

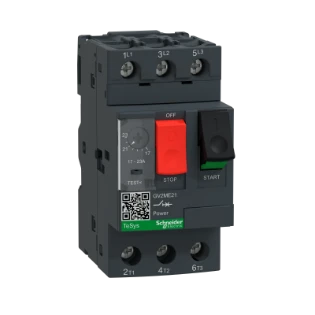

GV2-ME21 17 -23 A BEVEIL.SCH MOTORBEVEILIGINGSSCHAKELAAR
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 23A/690V en is geschikt voor 3-fase motortoepassingen tot 9kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 23A/690V en is geschikt voor 3-fase motortoepassingen tot 9kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een thermisch instelbereik van 17 tot 23A en een hoog uitschakelvermogen van 15ka Icu bij 400V. Deze TeSys GV2 vermogensschakelaar kan worden aangesloten via schroefklemmen. De elektrische en mechanische duurzaamheid, net als de start-stop bediening via de drukknop zijn gegarandeerd voor 100.000 cycli. Dit product is multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine, ATEX) en is voorzien van het Green Premium ecolabel (RoHS/REACh). De beschermingsgraad is IP20 conform IEC 60529.
Specificaties
Algemeen
| Ons artikelnummer | 1038543 |
| Artikelnummer fabrikant | GV2ME21 |
| EAN-code | 3389110343212 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys GV2 |
| Type nummer | GV2ME21 |
| Omschrijving | THERM-MAGN 17-23A |
| Land van Oorsprong | FR |
Technisch
| Instelbereik overbelastingsbeveiliging | 17 - 23 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 327 - 327 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 230 - 690 V |
| Breedte | 45 mm |
| Nom. continustroom Iu | 23 A |
| Nom. vermogen bij AC-3, 230 V | 5.5 kW |
| Nom. vermogen bij AC-3, 400 V | 9 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 15 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 89 mm |
| Diepte | 78.2 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Druktoets |
| Met thermische beveiliging | Ja |
Logistiek
| Beschikbare voorraad | Op voorraad |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,284 kg |
| Afmeting verpakking | 8,5 x 4,8 x 9,3 cm |
| Volle verpakking bevat | 24 st |
Prijs
| Bruto prijs (€) | 109,10 per 1 st |
