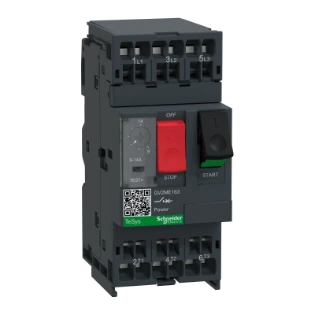

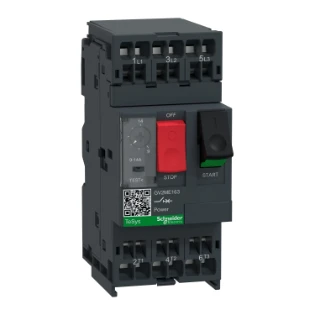

Schneider Electric - Motorbeveiligingsschakelaar - GV2ME163
Artikel bevat 1 st
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Op voorraad: 38
Productomschrijving
GV2ME163 THERM-MAGN 9-14A VKLEM
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 14A/690V en is geschikt voor 3-fase motortoepassingen tot 5,5kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een thermisch instelbereik van 9 tot 14A en een hoog uitschakelvermogen van 15ka Icu bij 400V. Deze TeSys GV2 vermogensschakelaar kan worden aangesloten via veerklemmen. De elektrische en mechanische duurzaamheid, net als de start-stop bediening via de drukknop zijn gegarandeerd voor 100.000 cycli. Dit product is multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine, ATEX) en is voorzien van het Green Premium ecolabel (RoHS/REACh). De beschermingsgraad is IP20 conform IEC 60529.
Specificaties
Algemeen
| Ons artikelnummer | 2335225 |
| Artikelnummer fabrikant | GV2ME163 |
| EAN-code | 3389110346466 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys GV2 |
| Type nummer | GV2ME163 |
| Omschrijving | TeSys GV2ME - Vermogensschakelaar - Thermisch/Magnetisch - 9-14A - Vee |
| Land van Oorsprong | FR |
Technisch
| Instelbereik overbelastingsbeveiliging | 9 - 14 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 170 - 170 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 44.5 mm |
| Nom. continustroom Iu | 14 A |
| Nom. vermogen bij AC-3, 230 V | 3 kW |
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 15 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 101 mm |
| Diepte | 78.2 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Druktoets |
| Met thermische beveiliging | Ja |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,316 kg |
| Afmeting verpakking | 8,5 x 11 x 5,5 CMT |
| Volle verpakking bevat | 20 st |
Prijs
| Bruto prijs (€) | 102,60 per 1 st |
