Schneider Electric - Motorbeveiligingsschakelaar - GV2ME02
Configureer via Schneider Electric Motor Control Configurator
Aanbevelingen
Productomschrijving

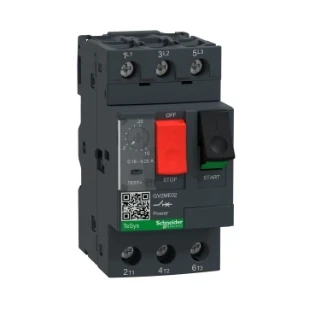

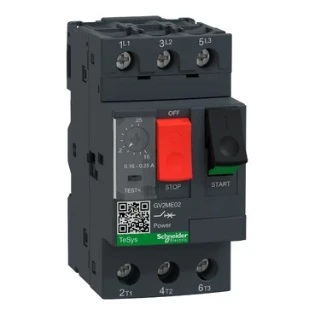

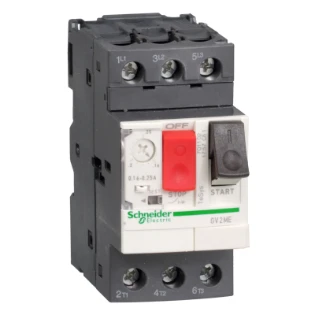

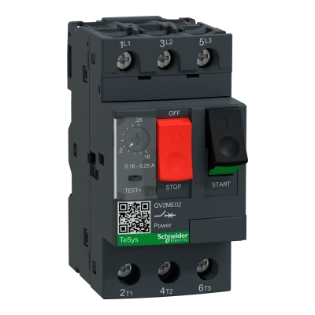

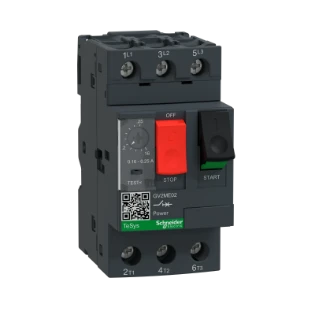

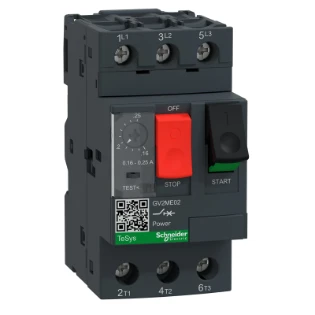

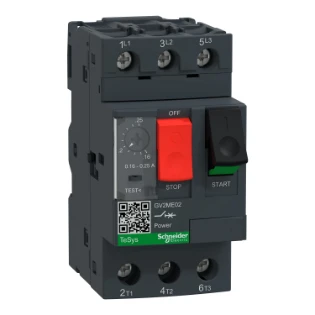

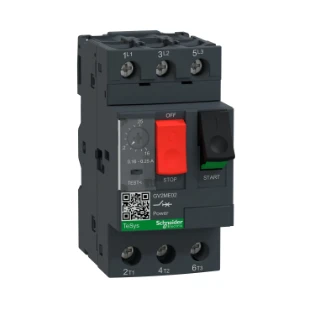

GV2-ME02 0,16-0,25A BEVEIL.SCH MOTORBEVEILIGINGSSCHAKELAAR
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 0,25A/690V en is geschikt voor 3-fase motortoepassingen tot 0,06kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming me
Deze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 0,25A/690V en is geschikt voor 3-fase motortoepassingen tot 0,06kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een thermisch instelbereik van 0,16 tot 0,25A en een hoog uitschakelvermogen van 100ka Icu bij 400V. Deze TeSys GV2 vermogensschakelaar kan worden aangesloten via schroefklemmen. De elektrische en mechanische duurzaamheid, net als de start-stop bediening via de drukknop zijn gegarandeerd voor 100.000 cycli. Dit product is multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine, ATEX) en is voorzien van het Green Premium ecolabel (RoHS/REACh). De beschermingsgraad is IP20 conform IEC 60529.
Specificaties
Algemeen
| Ons artikelnummer | 1038527 |
| Artikelnummer fabrikant | GV2ME02 |
| EAN-code | 3389110342970 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys GV2 |
| Type nummer | GV2ME02 |
| Omschrijving | THERM-MAGN 0,16-0,25A |
| Land van Oorsprong | FR |
Technisch
| Instelbereik overbelastingsbeveiliging | 0.16 - 0.25 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 2.4 - 2.4 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 45 mm |
| Nom. continustroom Iu | 0.25 A |
| Nom. vermogen bij AC-3, 230 V | 0.037 kW |
| Nom. vermogen bij AC-3, 400 V | 0.06 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 89 mm |
| Diepte | 78.2 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Druktoets |
| Met thermische beveiliging | Ja |
Logistiek
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,228 kg |
| Afmeting verpakking | 8,5 x 9,3 x 4,8 cm |
| Volle verpakking bevat | 24 st |
Prijs
| Bruto prijs (€) | 70,80 per 1 st |
