Schneider Electric - Motorbeveiligingsschakelaar - C63F31M500
Configureer via Schneider Electric Motor Control Configurator
Aanbevelingen
Op voorraad: 1
Productomschrijving

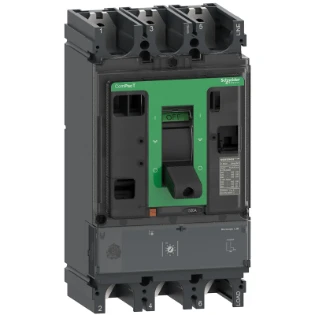

C63F31M500 NSX630F 36KA AC 3P3
Deze ComPacT NSX630F is een complete 3P 3d vaste stroomonderbreker die is ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor motorbeschermingstoepassingen. De uitschakelcapaciteit (Icu) is 36 kA rms bij 415
Deze ComPacT NSX630F is een complete 3P 3d vaste stroomonderbreker die is ontworpen om de ruimte en de onderbrekingscapaciteit te optimaliseren. Het is de optimale keuze voor motorbeschermingstoepassingen. De uitschakelcapaciteit (Icu) is 36 kA rms bij 415VAC 50/60Hz. De operationele spanning is 690VAC 50/60Hz. In dit product is een elektronische MicroLogic 1,3 M trip unit geïntegreerd, met een 500A classificatie. De MicroLogic 1,3 M trip unit biedt een instelbare bescherming in korte tijd en een vaste, onmiddellijke beveiliging. Deze 3-polige versie (140 mm x 255 mm x 110 mm) wordt geleverd met diverse optionele functies en accessoires. Het voldoet aan internationale normen (IEC 60947), CCC, EAC en maritieme specificaties. ComPacT NSX630F maakt deel uit van de EcoStruxure Power-architectuur van Schneider Electric.
Specificaties
Algemeen
| Ons artikelnummer | 4103026 |
| Artikelnummer fabrikant | C63F31M500 |
| EAN-code | 3606482002616 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | C63F31M500 |
| Omschrijving | ComPacT - Vermogenschakelaar - NSX630F - 36kA - AC - 3P3D - 500A - 1.3 |
| Land van Oorsprong |
Technisch
| Instelbereik onvertraagde kortsluitbeveiliging | 6500 - 6500 A |
| Faseuitvalgevoelig | Nee |
| Uitschakeltechniek | Elektronisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 140 mm |
| Nom. continustroom Iu | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 36 kA |
| Beschermingsgraad (IP) | IP40 |
| Hoogte | 255 mm |
| Diepte | 110 mm |
| Uitvoering van het bedieningselement | Overig |
| Met thermische beveiliging | Nee |
Logistiek
| Levertermijn | Verwacht over 11 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Afmeting verpakking | 31,5 x 23,5 x 16,6 cm |
Prijs
| Bruto prijs (€) | 2.674,00 per 1 st |
