Schneider Electric - Magneetschakelaar - LP1K12103BD
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Productomschrijving

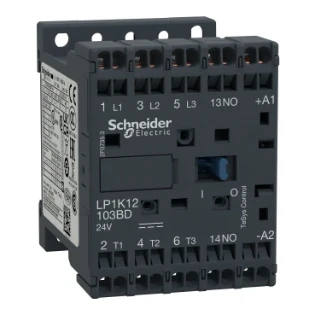

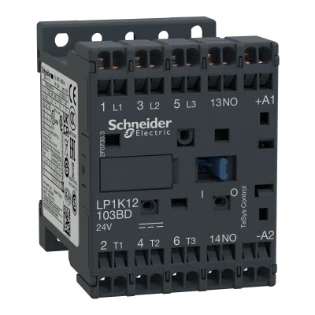

LP1K12103BD CONT 12A 1S 24V DC VEERKL
TeSys K - Contactor 3M (3V) - Voor motorbesturingstoepassingen tot 12A/690V AC-3 (5.5kW@400V) en voor niet-inductieve belastingsregelingstoepassingen tot 12A/690V AC-1. Voorzien van een 24V DC-spoel, een 1NO ingebouwd hulpcontact, aansluiting met veerklemm
TeSys K - Contactor 3M (3V) - Voor motorbesturingstoepassingen tot 12A/690V AC-3 (5.5kW@400V) en voor niet-inductieve belastingsregelingstoepassingen tot 12A/690V AC-1. Voorzien van een 24V DC-spoel, een 1NO ingebouwd hulpcontact, aansluiting met veerklemmen. Voor operationele snelheden tot 600 cycli/uur en omgevingen tot 50 °C verkrijgt het betrouwbaarheid en duurzaamheid voor standaardtoepassingen. Zeer compact (45 mm breed), DIN-rail montage of schroefbevestiging. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 2339725 |
| Artikelnummer fabrikant | LP1K12103BD |
| EAN-code | 3389110242355 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | LP1K12103BD |
| Omschrijving | TeSys K - Contactor 3M - HC: 1M - AC-3<=440V 12A - Stuurspanning: 24V |
| Land van Oorsprong | FR |
Technisch
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Nom. stuurspanning bij DC | 24 - 24 V |
| Type stuurspanning | DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6 A |
| Nom. vermogen bij AC-4, 400 V | 2.2 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
Logistiek
| Levertermijn | Verwacht over 8 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,227 kg |
| Afmeting verpakking | 4,8 x 6,1 x 6,6 cm |
Prijs
| Bruto prijs (€) | 54,30 per 1 st |
