Schneider Electric - Magneetschakelaar - LC1K09103B7
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Productomschrijving

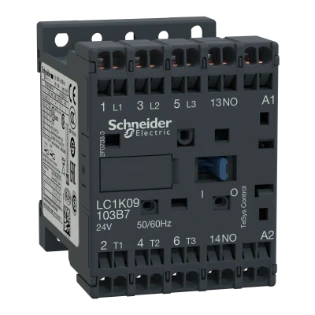

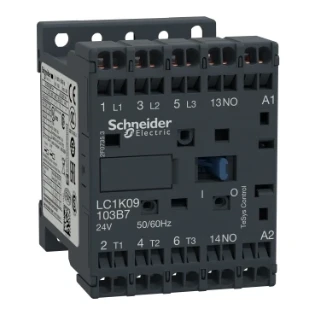

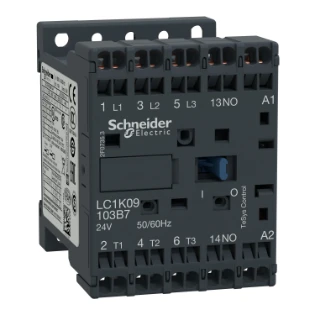

LC1K09103B7 CONT 9A 1S 24V AC VEERKL
TeSys K-contactor, 3 polen (3NO), voor motorbesturingstoepassingen tot 9A/690V AC-3 (4kW@400V), en voor niet-inductieve belastingsregelingstoepassingen tot 10 A/690 V AC-1. Voorzien van een 24V 50/60Hz AC-spoel, 1NO ingebouwd hulpcontact, aansluiting met v
TeSys K-contactor, 3 polen (3NO), voor motorbesturingstoepassingen tot 9A/690V AC-3 (4kW@400V), en voor niet-inductieve belastingsregelingstoepassingen tot 10 A/690 V AC-1. Voorzien van een 24V 50/60Hz AC-spoel, 1NO ingebouwd hulpcontact, aansluiting met veerklemmen. Voor operationele snelheden tot 600 cycli/uur en omgevingen tot 50 °C verkrijgt het betrouwbaarheid en duurzaamheid voor standaardtoepassingen. Zeer compact (45 mm breed), DIN-rail montage of schroefbevestiging. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 2338571 |
| Artikelnummer fabrikant | LC1K09103B7 |
| EAN-code | 3389110242072 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | LC1K09103B7 |
| Omschrijving | TeSys K - Contactor 3M - HC: 1M - AC-3<=440V 9A - Stuurspanning: 24V A |
| Land van Oorsprong | FR |
Technisch
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Nom. stuurspanning bij AC 50 Hz | 24 - 24 V |
| Nom. stuurspanning bij AC 60 Hz | 24 - 24 V |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 10 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Modulaire uitvoering (voor railmontage) | Ja |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA | 3.73 kW |
Logistiek
| Levertermijn | Verwacht over 8 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,183 kg |
| Afmeting verpakking | 6,5 x 6,2 x 4,8 cm |
Prijs
| Bruto prijs (€) | 43,10 per 1 st |
