Productomschrijving

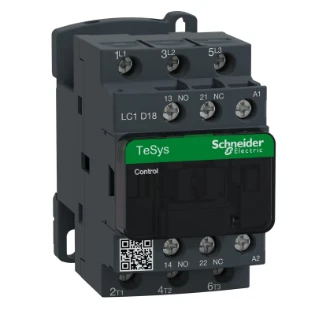

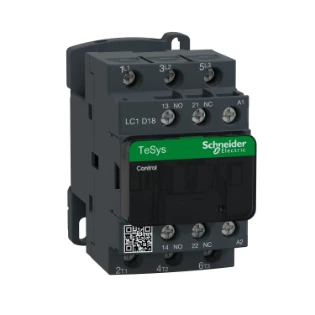

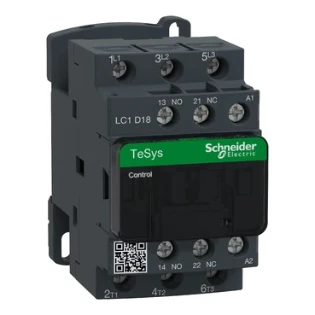

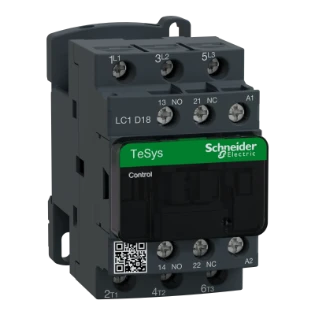

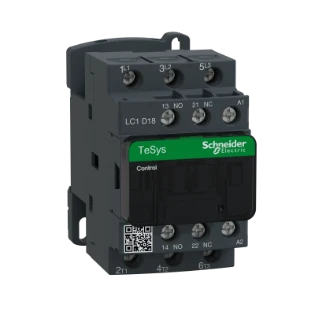

LC1-D18E7 48VAC 1M/1V 7,5KW
Deze TeSys D contactor is voorzien van 3 polen (3NO) en is geschikt voor motorbesturingstoepassingen tot 18A/690V AC-3 (7.5kW@400V). Het is voorzien van een 48V 50/60Hz AC spoel, 1NO + 1NC ingebouwde hulpcontacten (NC-spiegel gecertificeerd) en aansluitin
Deze TeSys D contactor is voorzien van 3 polen (3NO) en is geschikt voor motorbesturingstoepassingen tot 18A/690V AC-3 (7.5kW@400V). Het is voorzien van een 48V 50/60Hz AC spoel, 1NO + 1NC ingebouwde hulpcontacten (NC-spiegel gecertificeerd) en aansluiting via schroefklemmen. Tot aan bedrijfssnelheden tot 3600 cycli/uur en omgevingen tot 60°C zijn een hoge betrouwbaarheid en duurzaamheid gegarandeerd. Compacte bouwvorm met een breedte van 45mm. Geschikt voor montage op een DIN-rail of via schroefbevestiging. Multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine) en voorzien van het Green Premium ecolabel (RoHs/Reach).
Specificaties
Algemeen
Ons artikelnummer | 1042041 |
Artikelnummer fabrikant | LC1D18E7 |
EAN-code | 3389110349429 |
Artikelklasse (ETIM) | Magneetschakelaar |
Merk | Schneider Electric |
Serie | |
Type nummer | LC1D18E7 |
Omschrijving | TeSys D - Contactor 3M - HC: M+V - AC-3<=440V 18A - Stuurspanning: 48V |
Land van Oorsprong | FR |
Technisch
Nom. vermogen bij AC-3, 400 V | 7.5 kW |
Nom. stuurspanning bij AC 50 Hz | 48 - 48 V |
Nom. stuurspanning bij AC 60 Hz | 48 - 48 V |
Type stuurspanning | AC |
Nom. bedrijfsstroom Ie bij AC-1, 400 V | 32 A |
Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
Nom. vermogen bij AC-4, 400 V | 4 kW |
Modulaire uitvoering (voor railmontage) | Nee |
Aantal hulpcontacten als maakcontact | 1 |
Aantal hulpcontacten als verbreekcontact | 1 |
Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
Aantal hoofdcontacten als verbreekcontact | 0 |
Aantal hoofdcontacten als maakcontact | 3 |
Logistiek
Beschikbare voorraad | 7 st |
Levertermijn | Verwacht over 1 werkdag |
Aantal eenheden in artikel | 1 st |
Minimale bestelafname | 1 st |
Standaard voorraadartikel | Ja |
Bruto gewicht | 0,361 kg |
Afmeting verpakking | 8,9 x 11,1 x 4,9 cm |
Volle verpakking bevat | 20 st |
Prijs
Bruto prijs (€) | 75,70 per 1 st |
