Productomschrijving

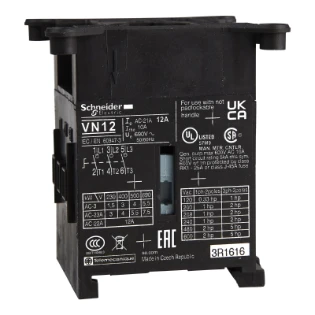

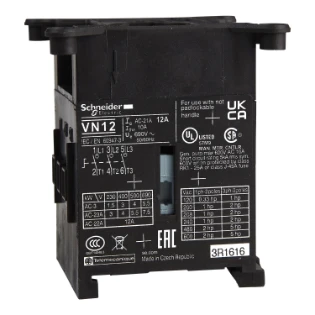

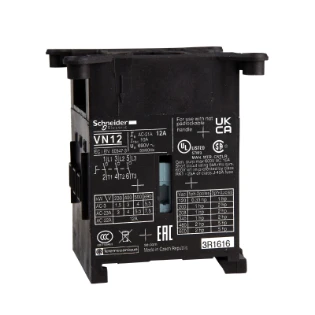

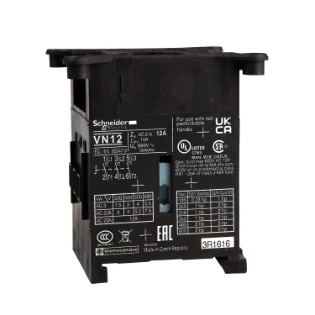

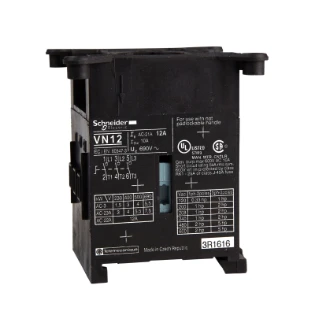

VN12 LASTSCHEID. BASISBLOK 12A 3P
Dit TeSys mini-Vario basisblok voor lastscheider is voorzien van 3 polen, heeft een toegekende bedrijfsspanning van 12A/690V en is geschikt voor motorschakeltoepassingen tot 4kW@400V AC-23. Dit product kan worden gebruikt om DC-circuits te schakelen tot 25
Dit TeSys mini-Vario basisblok voor lastscheider is voorzien van 3 polen, heeft een toegekende bedrijfsspanning van 12A/690V en is geschikt voor motorschakeltoepassingen tot 4kW@400V AC-23. Dit product kan worden gebruikt om DC-circuits te schakelen tot 250V DC-1 tot DC-5, dankzij het gebruik van contacten in serie. Het is voorzien van de mogelijkheid om tot 2 uitbreidingsmodules te monteren. Kan worden aangesloten door middel van schroefklemmen. Geschikt voor montage op DIN-rail of door middel van schroefbevestiging. Kan worden uitgerust met een handgreep om een operationele lastscheider te vormen. Er zijn verschillende modellen handvatten beschikbaar. Uitbreidingsmodules zoals een hoofdpool, neutrale pool, aardmodule of hulpcontacten en montageaccessoires zijn beschikbaar (afzonderlijk te bestellen). Multi-standaard gecertificeerd (IEC, UL, CSA) en voorzien van het Green Premium ecolabel (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 2342385 |
| Artikelnummer fabrikant | VN12 |
| EAN-code | 3389110759839 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Schneider Electric |
| Serie | TeSys Vario, Mini-Vario |
| Type nummer | VN12 |
| Omschrijving | LASTSCHEID. BASISBLOK 12A 3P |
| Land van Oorsprong | CZ |
Technisch
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. continustroom Iu | 12 A |
| Nom. vermogen, AC-23, 400 V | 4 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
| Aantal polen | 3 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Ja |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Vergrendelbaar | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 12 A |
| Nom. vermogen bij AC-3, 400 V | 3 kW |
| Toegelaten korte-duur stroom Icw | 0.14 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 8.1 A |
Logistiek
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,119 kg |
| Afmeting verpakking | 11,9 x 8,5 x 7,9 cm |
Prijs
| Bruto prijs (€) | 18,85 per 1 st |
