Schneider Electric - Lastscheider - VCF5
Op voorraad: 1
Configureer via Schneider Electric Industry Selector
Aanbevelingen
Productomschrijving

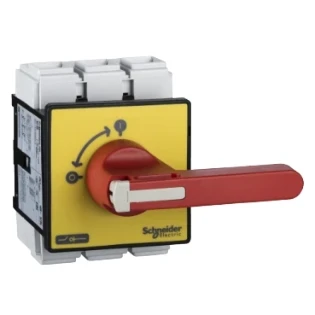

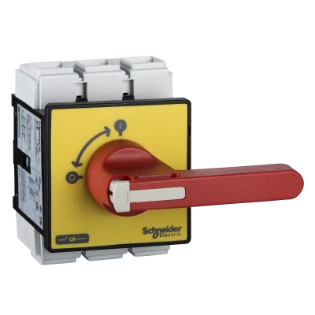

VCF-5 NOOD-UIT SCHAK. 3P 125A LASTSCHEIDER + HENDEL
TeSys Vario - Lastscheider voor deurmontage - 3P - 125A/690V - Voor motorschakelaartoepassingen tot 37kW@400V AC-23. Volledige eenheid bestaande uit een schakelaarlichaam V5, een rode handgreep met gele 90x90mm voorplaat KCF3PZ. Bedoeld voor gebruik bij he
TeSys Vario - Lastscheider voor deurmontage - 3P - 125A/690V - Voor motorschakelaartoepassingen tot 37kW@400V AC-23. Volledige eenheid bestaande uit een schakelaarlichaam V5, een rode handgreep met gele 90x90mm voorplaat KCF3PZ. Bedoeld voor gebruik bij het loskoppelen van de hoofd- en noodstopschakelaar. Vergrendelbare hendel, voor 3 hangsloten (afzonderlijk te bestellen). Hendel met 4 schroeven bevestigd op de deur, waardoor IP65 aan de montage is bevestigd. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 1054578 |
| Artikelnummer fabrikant | VCF5 |
| EAN-code | 3389110804638 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | VCF5 |
| Omschrijving | TeSys Vario - Lastscheider/noodstop - 3M -125A - Te monteren op deur |
| Land van Oorsprong | CZ |
Technisch
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 10 kA |
| Aantal polen | 3 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Draaiknop |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Toegelaten korte-duur stroom Icw | 1.5 kA |
| Schakelvermogen bij 400 V | 75 kW |
| Kleur bedieningselement | Rood |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 68.5 A |
Logistiek
| Beschikbare voorraad | 1 st |
| Levertermijn | Verwacht over 1 werkdag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 1,217 kg |
| Afmeting verpakking | 11 x 17 x 17,5 cm |
| Volle verpakking bevat | 50 st |
Prijs
| Bruto prijs (€) | 173,80 per 1 st |
