Productomschrijving
VCCF-1 NOODUIT-L.SCH.AS+KN 32A
TeSys Vario - Lastscheider/noodstop voor achter in behuizing - 3M - 32A

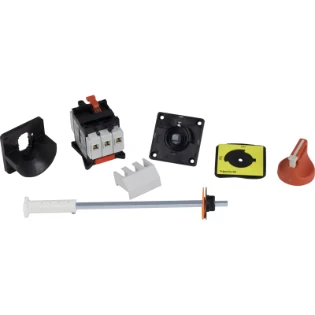

TeSys Vario lastscheider voor montage achter in een behuizing, 3P, 32A/690V, voor motorschakelaartoepassingen tot 11kW@400V AC-23. Volledige eenheid bestaande uit een schakelaarlichaam V1, een verlengas VZ17, een deurvergrendelingsplaat KZ32, een rode handgreep met gele 60x60mm voorplaat KCF1PZ. Bedoeld voor gebruik bij het loskoppelen van de hoofd- en noodstopschakelaar. Vergrendelbare hendel, voor 3 hangsloten (afzonderlijk te bestellen). Hendel met 4 schroeven bevestigd op de deur, waardoor IP65 aan de montage is bevestigd. Mogelijke afstand tussen achterkant behuizing en deur 300-330mm. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 1054556 |
| Artikelnummer fabrikant | VCCF1 |
| EAN-code | 3389110449334 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Schneider Electric |
| Serie | TeSys Vario, Mini-Vario |
| Type nummer | VCCF1 |
| Omschrijving | NOODUIT-LASTSCHEID+AS+KNOP 32A |
| Land van Oorsprong | CZ |
Technisch
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. continustroom Iu | 32 A |
| Nom. vermogen, AC-23, 400 V | 11 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 10 kA |
| Aantal polen | 3 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Nom. vermogen bij AC-3, 400 V | 7.5 kW |
| Toegelaten korte-duur stroom Icw | 0.384 kA |
| Kleur bedieningselement | Rood |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 21.8 A |
Logistiek
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,341 kg |
| Afmeting verpakking | 25 x 9 x 7,5 cm |
| Volle verpakking bevat | 15 st |
Prijs
| Bruto prijs (€) | 60,40 per 1 st |
