Schneider Electric - Lastscheider - VBF1
Aanbevelingen
Productomschrijving

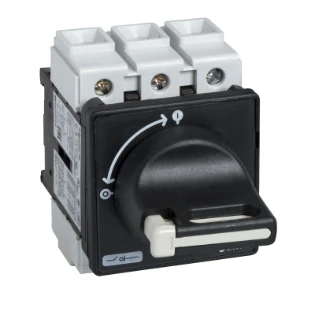

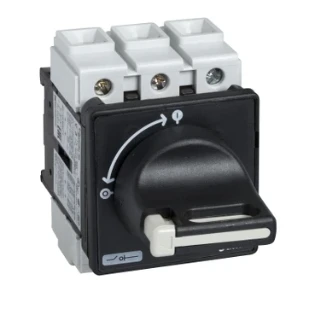

VBF-1 LASTSCHEIDER 32A ZWART
TeSys Vario lastscheider voor deurmontage - 3P - 32A/690V - Voor motorschakelaartoepassingen tot 11kW@400V AC-23. Volledige eenheid die bestaat uit een schakelaarlichaam V1, een zwarte hendel met zwarte 60x60mm voorplaat KAF1PZ. Bedoeld voor gebruik bij he
TeSys Vario lastscheider voor deurmontage - 3P - 32A/690V - Voor motorschakelaartoepassingen tot 11kW@400V AC-23. Volledige eenheid die bestaat uit een schakelaarlichaam V1, een zwarte hendel met zwarte 60x60mm voorplaat KAF1PZ. Bedoeld voor gebruik bij het loskoppelen van de hoofdschakelaar. Vergrendelbare hendel, voor 3 hangsloten (afzonderlijk te bestellen). Hendel met 4 schroeven bevestigd op de deur, waardoor IP65 aan de montage is bevestigd. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
Ons artikelnummer | 1054541 |
Artikelnummer fabrikant | VBF1 |
EAN-code | 3389110449389 |
Artikelklasse (ETIM) | Lastscheider |
Merk | Schneider Electric |
Serie | |
Type nummer | VBF1 |
Omschrijving | TeSys Vario - Lastscheider met draaiknop - 3M - 32A - Te monteren op d |
Land van Oorsprong | CZ |
Technisch
Uitvoering als hoofdschakelaar | Ja |
Uitvoering als werkschakelaar | Ja |
Uitvoering als veiligheidsschakelaar | Nee |
Uitvoering als noodstopinrichting | Nee |
Max. nom. bedrijfsspanning Ue bij AC | 690 V |
Nom. continustroom Iu | 32 A |
Nom. vermogen, AC-23, 400 V | 11 kW |
Voorwaardelijke nom. kortsluitstroom Iq | 10 kA |
Aantal polen | 3 |
Aantal hulpcontacten als verbreekcontact | 0 |
Aantal hulpcontacten als maakcontact | 0 |
Aantal hulpcontacten als wisselcontact | 0 |
Motoraandrijving optioneel | Nee |
Motoraandrijving geïntegreerd | Nee |
Uitschakelspoel optioneel | Nee |
Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
Geschikt voor bodemmontage | Nee |
Geschikt voor frontmontage 4-gats | Ja |
Geschikt voor frontmontage centraal | Nee |
Geschikt voor verdelerinbouw | Nee |
Geschikt voor tussenbouw | Nee |
Uitvoering van het bedieningselement | Korte draaigreep |
Vergrendelbaar | Ja |
Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
Beschermingsgraad frontzijde (IP) | IP65 |
Uitvoering als omkeerschakelaar | Nee |
Bedrijfsspanning (meetspanning) | 690 - 690 V |
Nom. continustroom, AC-21, 400 V | 32 A |
Nom. vermogen bij AC-3, 400 V | 7.5 kW |
Toegelaten korte-duur stroom Icw | 0.384 kA |
Kleur bedieningselement | Zwart |
Aantal schakelaars | 1 |
Nom. continustroom, AC-23, 400 V | 21.8 A |
Logistiek
Beschikbare voorraad | 24 st |
Levertermijn | Verwacht over 1 werkdag |
Aantal eenheden in artikel | 1 st |
Minimale bestelafname | 1 st |
Standaard voorraadartikel | Ja |
Bruto gewicht | 0,212 kg |
Afmeting verpakking | 12 x 8,5 x 8 cm |
Volle verpakking bevat | 24 st |
Prijs
Bruto prijs (€) | 48,55 per 1 st |
Media
Downloads
files?p_Doc_Ref=SC16041410C
files?p_Doc_Ref=520338_01A55
files?p_Doc_Ref=UKCA_DEC_SC16041410-UK
files?p_Doc_Ref=W9 2016460 0511&p_File_Name=164600501A50-09.pdf
https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP110227EN
https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP2211006
Duurzaamheid
Links
Bekijk artikel in Eplan Data Portal
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
https://eref.se.com/nl/nl/dataprocessor/product/VBF1
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Montage handleiding
https://youtu.be/3cHttbO5t6s?si=L7homniCocczrllB
