Schneider Electric - Lastscheider - VBDN12
Aanbevelingen
Productomschrijving

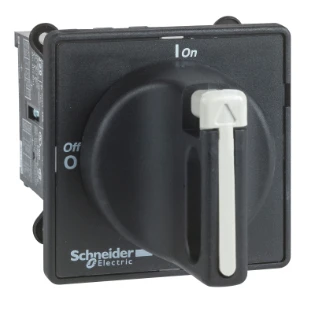

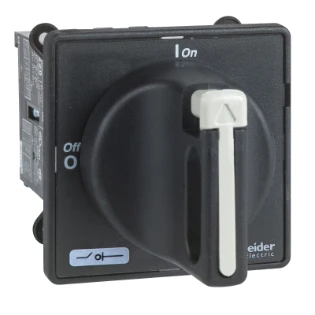

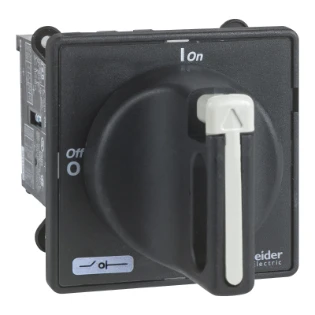

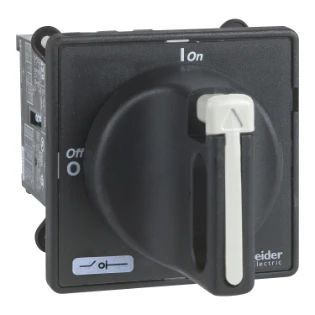

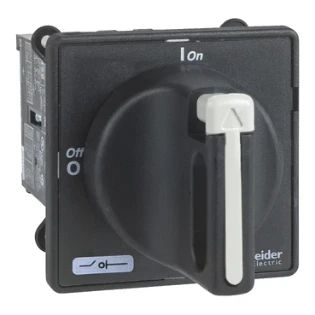

VBDN 12 LASTSCHEIDER 12A ZWART 60 X 60 MM
TeSys Vario lastscheider voor deurmontage - 3P - 12A/690V - Voor motorschakelaartoepassingen tot 4kW@400V AC-23. Volledige eenheid bestaande uit een schakelaar lichaam VN12, een zwarte hendel met zwarte 60x60mm voorplaat KAD1PZ. Bedoeld voor gebruik bij he
TeSys Vario lastscheider voor deurmontage - 3P - 12A/690V - Voor motorschakelaartoepassingen tot 4kW@400V AC-23. Volledige eenheid bestaande uit een schakelaar lichaam VN12, een zwarte hendel met zwarte 60x60mm voorplaat KAD1PZ. Bedoeld voor gebruik bij het loskoppelen van de hoofdschakelaar. Vergrendelbare hendel, voor 3 hangsloten (afzonderlijk te bestellen). Handgreep met centrale bevestiging op deur, waardoor IP65 aan de montage wordt gegarandeerd. Multi-standaarden gecertificeerd (IEC, UL, CSA), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
Ons artikelnummer | 1054535 |
Artikelnummer fabrikant | VBDN12 |
EAN-code | 3389110759853 |
Artikelklasse (ETIM) | Lastscheider |
Merk | Schneider Electric |
Serie | |
Type nummer | VBDN12 |
Omschrijving | TeSys Mini-Vario - Lastscheider met draaiknop - 3M - 12A - Te monteren |
Land van Oorsprong | CZ |
Technisch
Uitvoering als hoofdschakelaar | Ja |
Uitvoering als werkschakelaar | Ja |
Uitvoering als veiligheidsschakelaar | Nee |
Uitvoering als noodstopinrichting | Nee |
Max. nom. bedrijfsspanning Ue bij AC | 690 V |
Nom. continustroom Iu | 12 A |
Nom. vermogen, AC-23, 400 V | 4 kW |
Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
Aantal polen | 3 |
Aantal hulpcontacten als verbreekcontact | 0 |
Aantal hulpcontacten als maakcontact | 0 |
Aantal hulpcontacten als wisselcontact | 0 |
Motoraandrijving optioneel | Nee |
Motoraandrijving geïntegreerd | Nee |
Uitschakelspoel optioneel | Nee |
Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
Geschikt voor bodemmontage | Nee |
Geschikt voor frontmontage 4-gats | Nee |
Geschikt voor frontmontage centraal | Ja |
Geschikt voor verdelerinbouw | Nee |
Geschikt voor tussenbouw | Nee |
Uitvoering van het bedieningselement | Korte draaigreep |
Vergrendelbaar | Ja |
Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
Beschermingsgraad frontzijde (IP) | IP65 |
Uitvoering als omkeerschakelaar | Nee |
Bedrijfsspanning (meetspanning) | 690 - 690 V |
Nom. continustroom, AC-21, 400 V | 12 A |
Nom. vermogen bij AC-3, 400 V | 3 kW |
Toegelaten korte-duur stroom Icw | 0.14 kA |
Kleur bedieningselement | Zwart |
Aantal schakelaars | 1 |
Nom. continustroom, AC-23, 400 V | 8.1 A |
Logistiek
Levertermijn | Verwacht over 4 werkdagen |
Aantal eenheden in artikel | 1 st |
Minimale bestelafname | 1 st |
Standaard voorraadartikel | Nee |
Bruto gewicht | 0,178 kg |
Afmeting verpakking | 12 x 8,5 x 8 cm |
Volle verpakking bevat | 24 st |
Prijs
Bruto prijs (€) | 32,55 per 1 st |
