Productomschrijving

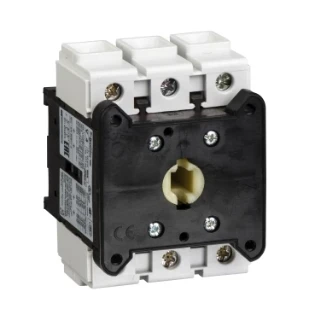

V6 LASTSCH.BASISBLOK 3P 175A
TeSys Vario - Schakelblok - 3P - 175A/690V - Voor motorschakelaartoepassingen tot 45kW@400V AC-23. Het kan worden gebruikt om gelijkstroomcircuits te schakelen tot 250V DC-1 naar DC-5, door gebruik van in serie geschakelde contacten. Hij biedt de mogelijkh
TeSys Vario - Schakelblok - 3P - 175A/690V - Voor motorschakelaartoepassingen tot 45kW@400V AC-23. Het kan worden gebruikt om gelijkstroomcircuits te schakelen tot 250V DC-1 naar DC-5, door gebruik van in serie geschakelde contacten. Hij biedt de mogelijkheid om te worden gemonteerd tot 4 extra modules, aansluiting met schroefklemmen, montage op DIN-rail of schroefbevestiging. Om te worden uitgerust met een hendel om een operationele lastscheider te vormen, zijn er verschillende modellen grepen beschikbaar. Extra modules (hoofdpool, nulpool, aardingsmodule, hulpcontacten) en montageaccessoires zijn verkrijgbaar (moeten afzonderlijk worden besteld). Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Specificaties
Algemeen
| Ons artikelnummer | 1054491 |
| Artikelnummer fabrikant | V6 |
| EAN-code | 3389110551747 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | V6 |
| Omschrijving | TeSys Vario - Basisblok voor lastscheider - 3M - 175A |
| Land van Oorsprong | CZ |
Technisch
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. continustroom Iu | 175 A |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Voorwaardelijke nom. kortsluitstroom Iq | 10 kA |
| Aantal polen | 3 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Ja |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Vergrendelbaar | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Toegelaten korte-duur stroom Icw | 2.1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 83 A |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,906 kg |
| Afmeting verpakking | 10 x 13,2 x 11,3 cm |
| Volle verpakking bevat | 6 st |
Prijs
| Bruto prijs (€) | 250,70 per 1 st |
