Schneider Electric - Lastscheider - C634630S
Aanbevelingen
Productomschrijving

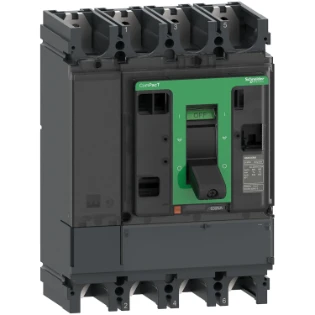

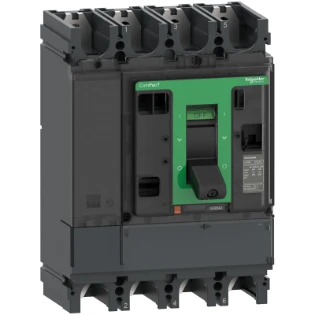

C634630S SWITCH NSX630NA AC 4P
Deze ComPacT NSX630NA is een complete 4-polige lastscheider. Het wordt gebruikt om elektrische distributiecircuits te regelen en te isoleren. Het vereist een stroomopwaartse bescherming. De operationele stroom is 630 A bij 415 VAC 50/60 Hz voor de AC22A- e
Deze ComPacT NSX630NA is een complete 4-polige lastscheider. Het wordt gebruikt om elektrische distributiecircuits te regelen en te isoleren. Het vereist een stroomopwaartse bescherming. De operationele stroom is 630 A bij 415 VAC 50/60 Hz voor de AC22A- en AC23A-gebruikscategorieën. De operationele spanning is 690VAC 50/60Hz. Hij wordt geleverd met een groot aantal optionele functies en accessoires die vaak voorkomen bij ComPacT NSX-vermogensschakelaars. De afmetingen voor deze 4-polige versie zijn 185 mm x 255 mm x 110 mm. Het voldoet aan internationale normen (IEC 60947), CCC, EAC en maritieme specificaties.
Specificaties
Algemeen
Ons artikelnummer | 4103021 |
Artikelnummer fabrikant | C634630S |
EAN-code | 3606482002906 |
Artikelklasse (ETIM) | Lastscheider |
Merk | Schneider Electric |
Serie | |
Type nummer | C634630S |
Omschrijving | ComPacT - Lastscheider - NSX630NA - AC - 4P4D - 630A |
Land van Oorsprong |
Technisch
Uitvoering als hoofdschakelaar | Ja |
Uitvoering als werkschakelaar | Ja |
Uitvoering als veiligheidsschakelaar | Nee |
Uitvoering als noodstopinrichting | Nee |
Max. nom. bedrijfsspanning Ue bij AC | 690 V |
Nom. continustroom Iu | 630 A |
Aantal polen | 4 |
Aantal hulpcontacten als verbreekcontact | 0 |
Aantal hulpcontacten als maakcontact | 0 |
Aantal hulpcontacten als wisselcontact | 0 |
Motoraandrijving optioneel | Ja |
Motoraandrijving geïntegreerd | Nee |
Uitschakelspoel optioneel | Ja |
Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
Geschikt voor bodemmontage | Ja |
Geschikt voor frontmontage 4-gats | Ja |
Geschikt voor frontmontage centraal | Nee |
Geschikt voor verdelerinbouw | Ja |
Geschikt voor tussenbouw | Nee |
Uitvoering van het bedieningselement | Knevelgreep |
Vergrendelbaar | Ja |
Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
Beschermingsgraad frontzijde (IP) | IP30 |
Uitvoering als omkeerschakelaar | Nee |
Bedrijfsspanning (meetspanning) | 690 - 690 V |
Toegelaten korte-duur stroom Icw | 6 kA |
Kleur bedieningselement | Zwart |
Aantal schakelaars | 1 |
Nom. continustroom, AC-23, 400 V | 630 A |
Logistiek
Levertermijn | Verwacht over 4 werkdagen |
Aantal eenheden in artikel | 1 st |
Minimale bestelafname | 1 st |
Standaard voorraadartikel | Nee |
Afmeting verpakking | 29 x 20 x 15 cm |
Prijs
Bruto prijs (€) | 3.020,00 per 1 st |
