Schneider Electric - Elektrische servomotor - MG350-24M
Aanbevelingen
Productomschrijving

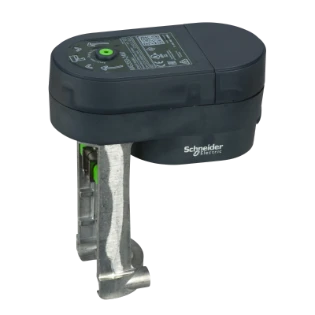

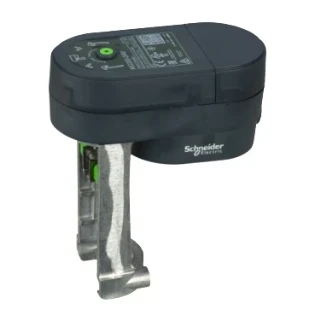

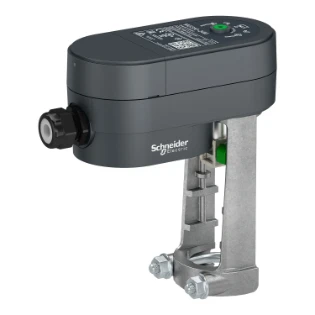

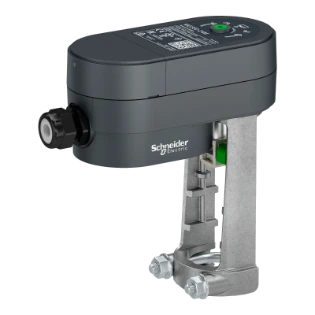

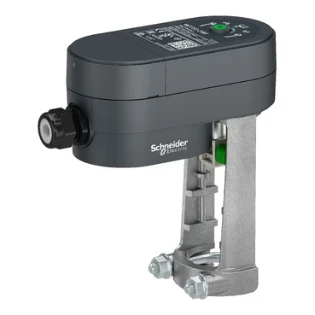

MG350-24M SMARTX MOTOR 0..10V
De MG350V bolklepactuatoren zijn niet-veerterugkeer elektromechanische actuatoren voor de besturing van tweeweg- en drieweg-bolkleppen. Ze worden gebruikt voor ventilatorspoelen, ventilatorventilatoren, opwarming, koeleenheden, perimeterverwarming en ander
De MG350V bolklepactuatoren zijn niet-veerterugkeer elektromechanische actuatoren voor de besturing van tweeweg- en drieweg-bolkleppen. Ze worden gebruikt voor ventilatorspoelen, ventilatorventilatoren, opwarming, koeleenheden, perimeterverwarming en andere toepassingen. De actuators zijn compatibel met oudere veld-geïnstalleerde VB-9 handschoenkleppen als muur zoals andere kleppen. Auto-kalibratie zorgt voor een nauwkeurige regeling door het inputsignaal te schalen om het exact af te stemmen op de verplaatsing van de klepsteel. Voeding: 24 V ac. Ingangssignaal: 2...1 Vdc, ...1 Vd, kan in de fabriek worden geselecteerd. Kracht: 35 N. Max. Slag 16,5mm. De steeladapter en de jammoer van de steeladapter worden meegeleverd met de actor. Getrapte positieschakelaar toont open tot dicht met eindpuntindicatoren. Het afneembare aansluitblok, AWG 12 ... 24, voldoet aan de eisen van cUL zonder dat een elektrische aardverbinding nodig is.
Specificaties
Algemeen
| Ons artikelnummer | 3077195 |
| Artikelnummer fabrikant | MG350-24M |
| EAN-code | 7332552015779 |
| Artikelklasse (ETIM) | Elektrische servomotor |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | MG350-24M |
| Omschrijving | Act: Elec, Mod, NSR, 24 VAC, 78 lbf, Linear, LED, N2 |
| Land van Oorsprong |
Technisch
| Geschikt voor afsluiter | Ja |
| Geschikt voor luchtappendage | Nee |
| Voedingsspanning | 24 V AC/DC |
| Stuursignaal | Overig |
| Model | Lineair |
| Breedte | 140 mm |
| Lengte aansluitkabel | 6.6 m |
| Overbrenging | Magnetisch |
| Aansluiting op afsluitklep | Overig |
| Met ISO 5211 Direct Mount top-flens | Nee |
| Met nulspanningsterugloop | Nee |
| Spanningsloos gesloten | Nee |
| Automatische slagherkenning | Nee |
| Instelbare standterugmelding | Ja |
| Hulpcontacten | Nee |
| Standterugmelding | Overig |
| Hulpcontacten optioneel | Nee |
| Eindcontacten | Geen |
| Instelbaar werkgebied | Ja |
| Met mechanische standaanwijzer | Nee |
| Handbediening | Ja |
| Looptijd | 80 s |
| Potentiaalvrij schakelcontact | Ja |
| Verstelkracht | 350 N |
| Slaglengte | 21.5 mm |
| Zelfinstelbare slaglengte | Nee |
| Met veiligheidsfunctie | Nee |
| Max. opgenomen elektrisch vermogen | 10 VA |
| Toegelaten relatieve vochtigheid | 5 - 95 % |
| Hoogte | 85 mm |
| Explosieveilig | Nee |
| Diepte | 149 mm |
| Materiaal behuizing | Overig |
| Energieverbruik in ruststand | 3 W |
| Regeling type aan/uit | Nee |
| Regeling type modulerend | Ja |
| Regeling type split-range | Nee |
| Beschermingsgraad (NEMA) | 3 |
| Beschermingsgraad (IP) | IP53 |
| Omgevingstemperatuur | -5 - 55 °C |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,834 kg |
| Afmeting verpakking | 8,6 x 14,4 x 17,8 cm |
Prijs
| Bruto prijs (€) | 256,80 per 1 st |
