Schneider Electric - Elektrische servomotor - 8800430000
Aanbevelingen
Productomschrijving

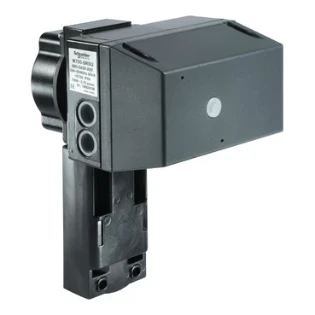

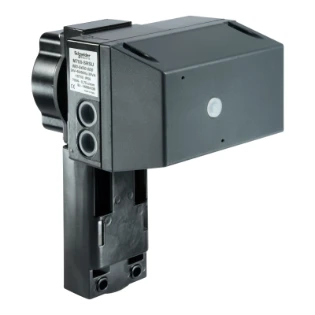

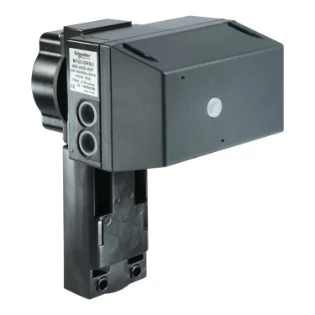

8800430000 VENTIELAANDRIJVER M700-SRSU
De SpaceLogic M700 is een elektromechanische veerterugverende actuator voor de besturing van tweeweg- en drieweg-bolkleppen. Het elektronische circuit van de actor zorgt ervoor dat de looptijd gelijk is, ongeacht de slag van de klep in kwestie. De actuator
De SpaceLogic M700 is een elektromechanische veerterugverende actuator voor de besturing van tweeweg- en drieweg-bolkleppen. Het elektronische circuit van de actor zorgt ervoor dat de looptijd gelijk is, ongeacht de slag van de klep in kwestie. De actuators is eenvoudig te monteren en aan te sluiten. Regelsignaal moduleren of signaal verhogen/verlagen, veerwerking opvoeren (de stam wordt omhoog getrokken wanneer de stroom wordt uitgeschakeld). Voedingsspanning: 24 VAC +25%/-35%. Ingangsspanningskeuze analoge regeling: 0...10 V, 2...10 V, 0...5 V, 5...10 V, 2...6 V, 6...10 V. Kracht: 700 N, IP 54-beschermingsklasse. Slag: 9-52 mm. EMC 2014/30/EU, LVD 2014/35/EU. Wanneer een eindpositieaanpassing wordt uitgevoerd, sluit de actor de klep en opent deze volledig alvorens op het bedieningssignaal te reageren.
Specificaties
Algemeen
| Ons artikelnummer | 3076971 |
| Artikelnummer fabrikant | 8800430000 |
| EAN-code | 3606489659370 |
| Artikelklasse (ETIM) | Elektrische servomotor |
| Merk | Schneider Electric |
| Serie | |
| Type nummer | 8800430000 |
| Omschrijving | Act: Elect, Float, Mod, 0-10 VDC, SR, 24 VAC, TB, 698 N, Linear, IP54, |
| Land van Oorsprong |
Technisch
| Geschikt voor afsluiter | Ja |
| Geschikt voor luchtappendage | Nee |
| Voedingsspanning | 24 V AC |
| Stuursignaal | Overig |
| Model | Lineair |
| Breedte | 222 mm |
| Type regeling | Modulerend |
| Aansluiting op afsluitklep | Overig |
| Met ISO 5211 Direct Mount top-flens | Nee |
| Met nulspanningsterugloop | Nee |
| Automatische slagherkenning | Nee |
| Instelbare standterugmelding | Ja |
| Hulpcontacten | Nee |
| Standterugmelding | Geen |
| Hulpcontacten optioneel | Nee |
| Eindcontacten | Geen |
| Instelbaar werkgebied | Ja |
| Met mechanische standaanwijzer | Nee |
| Handbediening | Ja |
| Looptijd | 60 s |
| Potentiaalvrij schakelcontact | Nee |
| Verstelkracht | 700 N |
| Slaglengte | 52 mm |
| Zelfinstelbare slaglengte | Nee |
| Met veiligheidsfunctie | Ja |
| Beschermingsgraad (IP-waarde) | 54 |
| Max. opgenomen elektrisch vermogen | 50 VA |
| Toegelaten relatieve vochtigheid | 0 - 90 % |
| Toegestane omgevingstemperatuur | -10 - 50 °C |
| Hoogte | 223 mm |
| Explosieveilig | Nee |
| Diepte | 209 mm |
| Materiaal behuizing | Aluminium |
| Regeling type aan/uit | Nee |
| Regeling type modulerend | Ja |
| Regeling type split-range | Nee |
| Type veiligheidsfunctie | Overig |
| Koppel | 20 Nmt |
| Beschermingsgraad (NEMA) | 3 |
| Beschermingsgraad (IP) | IP54 |
| Omgevingstemperatuur | -10 - 50 °C |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 4,891 kg |
| Afmeting verpakking | 31,2 x 22,8 x 23,2 cm |
Prijs
| Bruto prijs (€) | 636,10 per 1 st |
