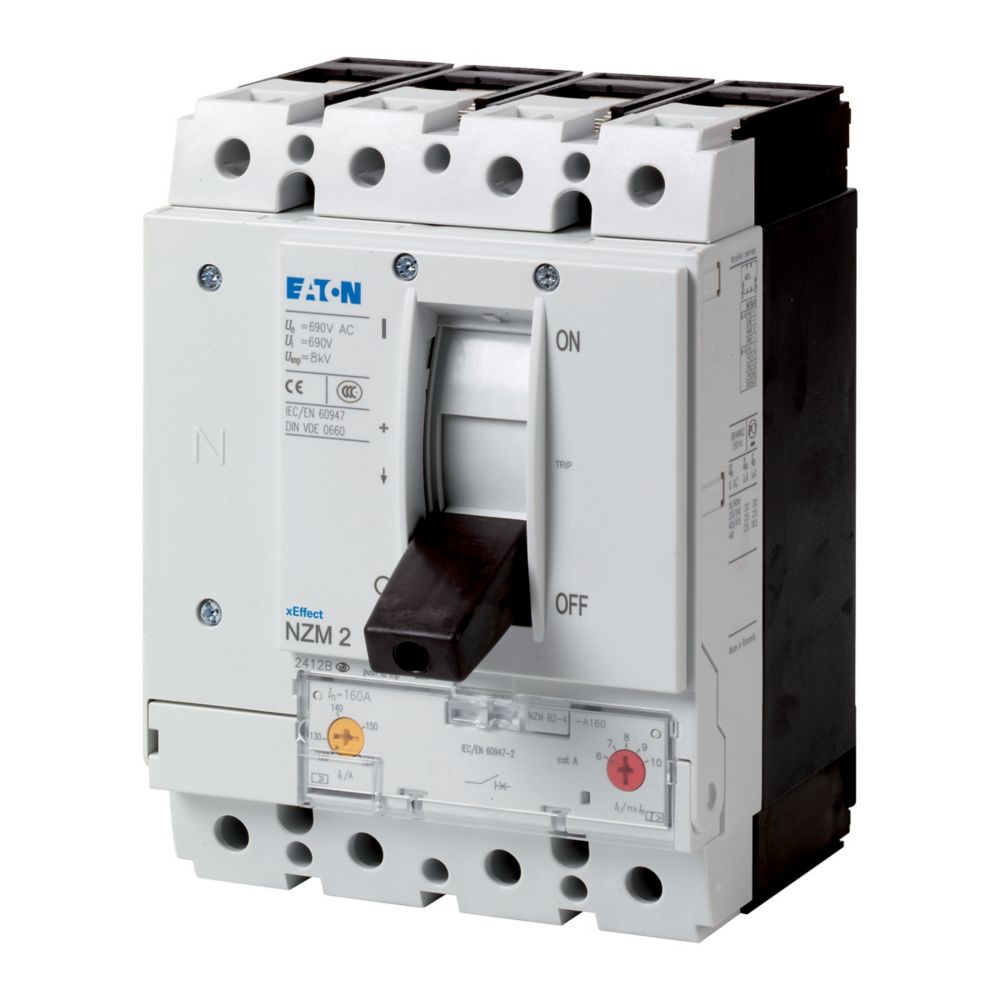

Eaton - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging - NZMB2-4-AF125-BT-NA
Brutoprijs
764,17
Eaton - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging - NZMB2-4-AF125-BT-NA
Ons artikelnummer
2248665
Artikelnummer fabrikant
113011
Type nummer
NZMB2-4-AF125-BT-NA
EAN-code
4015081125517
Nom. continustroom Iu
125 A
Nom. afschakelvermogen Icu bij 400 V, 50 Hz
25 kA
Instelbereik overbelastingsbeveiliging
125 - 125 A
Instelbereik kortstondigvertraagde kortsluitactivering
750 - 1250 A
Instelbereik onvertraagde kortsluitbeveiliging
6 - 10 A
764,17
Brutoprijs 764,17
Artikel bevat 1 st
Verwacht over 35 werkdagen
Aanbevelingen
Gerelateerde producten
Op voorraad: 12
Productomschrijving
113011 NZMB2-4-AF125-BT-NA NZM2, 25kA, 4P, 125A, busklemmen, UL/IEC
De vermogensschakelaars van de NZM..-AF..NA-serie zijn met slechts vier compacte afmetingen geschikt voor alle toepassingsgevallen en zijn geschikt voor gebruik op de wereldwijde markt. Modulaire functiegroepen maken montage altijd flexibel. Met thermomagnetische vrijgave voor systemen en kabelbescherming. Vast ingestelde thermische beveiligingen. Opmerkingen: Schakelaars voldoen aan UL/CSA- en IEC-voorschriften. Het typeplaatje bevat de IEC-waarden voor schakelprestaties.
Specificaties
Algemeen
| Ons artikelnummer | 2248665 |
| Artikelnummer fabrikant | 113011 |
| EAN-code | 4015081125517 |
| Artikelklasse (ETIM) | Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merk | Eaton |
| Serie | MCCB's & Accessoires |
| Type nummer | NZMB2-4-AF125-BT-NA |
| Omschrijving | NZM2, 25kA, 4P, 125A, busklemmen, UL/IEC |
| Land van Oorsprong | RO |
Technisch
| Nom. continustroom Iu | 125 A |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 25 kA |
| Instelbereik overbelastingsbeveiliging | 125 - 125 A |
| Instelbereik kortstondigvertraagde kortsluitactivering | 750 - 1250 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 6 - 10 A |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Aansluitwijze hoofdstroomcircuit | Frameklem |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Geschikt voor DIN-rail (Omega-rail) montage | Nee |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Met tripcontact | Nee |
| Met onderspanningsspoel | Nee |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Uitvoering van het bedieningselement | Tuimelaar |
| Motoraandrijving optioneel | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP20 |
| Nom. spanning | 440 - 440 V |
| Omegarailmontage optioneel | Ja |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
| Verliesvermogen | 27.6 W |
Logistiek
| Levertermijn | Verwacht over 35 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 3,85 kg |
| Afmeting verpakking | 0,149 x 0,14 x 0,206 m |
Prijs
| Bruto prijs (€) | 764,17 per 1 st |
