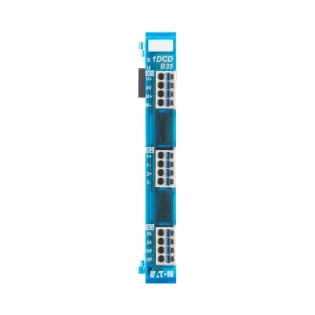

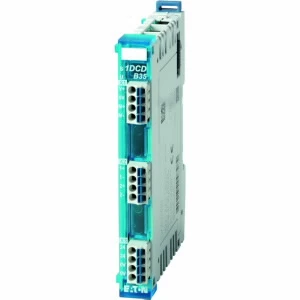

Eaton - Veldbus, dec. periferie - vermogensmodule, motorschakelaar - XN-322-1DCD-B35
Brutoprijs
281,19
Eaton - Veldbus, dec. periferie - vermogensmodule, motorschakelaar - XN-322-1DCD-B35
Ons artikelnummer
2259845
Artikelnummer fabrikant
178794
Type nummer
XN-322-1DCD-B35
EAN-code
7640130098282
Voedingsspanning bij AC 50Hz
0 - 0 V
Voedingsspanning bij AC 60Hz
0 - 0 V
Voedingsspanning bij DC
18 - 30 V
Spanningstype voedingsspanning
DC
Aantal ingangen
0
281,19
Brutoprijs 281,19
Artikel bevat 1 st
Verwacht over 6 werkdagen
Productomschrijving
178794 XN-322-1DCD-B35 DC-Motorregelaar, 12-30V, borstel, 3.5A
XN-322 stroomverdeling schijfmodule in XN300 I/O systeem, voor het bedienen van een DC-motor (borstelmotor) met een voedingsspanning van 12 tot 30 V en een max. motorstroom van 3,5 A. Hogere kortstondige inschakelstromen zijn mogelijk. Bovendien is er een geïntegreerde stroomgestuurde LED-besturing met een maximale stroomsterkte van 20 mA en een geïntegreerde stroomgeregelde voedings-LED-besturing met een maximale stroomsterkte van 350 mA. Stroomverbruik bij 5 V: 60 mA, stroomverbruik 24 V:20 mA
Specificaties
Algemeen
| Ons artikelnummer | 2259845 |
| Artikelnummer fabrikant | 178794 |
| EAN-code | 7640130098282 |
| Artikelklasse (ETIM) | Veldbus, dec. periferie - vermogensmodule, motorschakelaar |
| Merk | Eaton |
| Serie | XN |
| Type nummer | XN-322-1DCD-B35 |
| Omschrijving | DC-Motorregelaar, 12-30V, borstel, 3.5A |
| Land van Oorsprong | AT |
Technisch
| Voedingsspanning bij AC 50Hz | 0 - 0 V |
| Voedingsspanning bij AC 60Hz | 0 - 0 V |
| Voedingsspanning bij DC | 18 - 30 V |
| Spanningstype voedingsspanning | DC |
| Aantal ingangen | 0 |

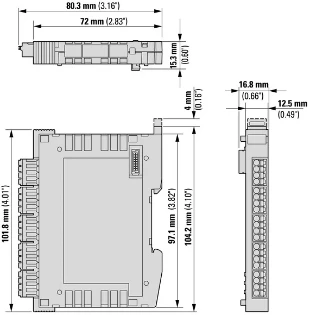

| Breedte | 80.3 mm |
| Toegestane spanning aan ingang | 0 - 0 V |
| Type ingangsspanning | DC |
| Type digitale uitgang | Transistor |
| Toegestane spanning aan uitgang | 12 - 30 V |
| Type uitgangsspanning | DC |
| Kortsluitbeveiliging, uitgangen beschikbaar | Ja |
| Aantal motoruitgangen | 1 |
| Nom. motorstroom (meetstroom) | 0 - 3.5 A |
| Met motorstroom parametrisering | Ja |
| Uitvoering elektrische aansluiting bij motoruitgang | Insteekaansluiting (Plug-in) |
| Met remuitgang | Nee |
| Met thermische motorbeveiliging | Ja |
| Aantal HW-interfaces industrieel ethernet | 0 |
| Aantal interfaces PROFINET | 0 |
| Aantal HW-interfaces serieel RS-232 | 0 |
| Aantal HW-interfaces serieel RS-422 | 0 |
| Aantal HW-interfaces serieel RS-485 | 0 |
| Aantal HW-interfaces serieel TTY | 0 |
| Aantal HW-interfaces parallel | 0 |
| Aantal HW-interfaces Wireless | 0 |
| Aantal HW-interfaces overige | 1 |
| Met optische interface | Nee |
| Ondersteunt protocol TCP/IP | Nee |
| Ondersteunt protocol voor PROFIBUS | Nee |
| Ondersteunt protocol voor CAN | Nee |
| Ondersteunt protocol voor INTERBUS | Nee |
| Ondersteunt protocol voor ASI | Nee |
| Ondersteunt protocol voor KNX | Nee |
| Ondersteunt protocol voor MODBUS | Nee |
| Ondersteunt protocol voor Data-Highway | Nee |
| Ondersteunt protocol voor DeviceNet | Nee |
| Ondersteunt protocol voor SUCONET | Nee |
| Ondersteunt protocol voor LON | Nee |
| Ondersteunt protocol voor PROFINET IO | Nee |
| Ondersteunt protocol voor PROFINET CBA | Nee |
| Ondersteunt Protocol voor SERCOS | Nee |
| Ondersteunt protocol voor Foundation Fieldbus | Nee |
| Ondersteunt protocol voor EtherNet/IP | Nee |
| Ondersteunt protocol voor AS-Interface Safety at Work | Nee |
| Ondersteunt protocol voor DeviceNet Safety | Nee |
| Ondersteunt protocol voor INTERBUS-Safety | Nee |
| Ondersteunt protocol voor PROFIsafe | Nee |
| Ondersteunt protocol voor SafetyBUS p | Nee |
| Ondersteunt protocol voor overige bussystemen | Ja |
| Bluetooth-netwerk standaard | Nee |
| Radiostandaard WLAN 802.11 | Nee |
| Radio standaard GPRS | Nee |
| Radio standaard GSM | Nee |
| Radio standaard UMTS | Nee |
| IO-Link Master | Nee |
| Systeemcomponenten | Ja |
| Beschermingsgraad (IP) | IP20 |
| Uitvoering elektrische aansluiting | Insteekaansluiting (Plug-in) |
| Veldbusaansluiting via separate buskoppelaar mogelijk | Ja |

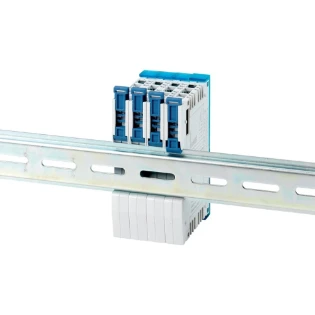

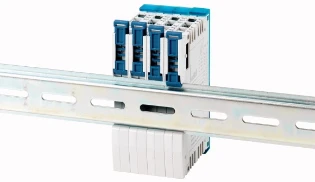

| Geschikt voor railmontage | Ja |
| Wand-/directmontage mogelijk | Nee |
| Frontinbouw mogelijk | Nee |
| Rackmontage mogelijk | Nee |
| Geschikt voor veiligheidsfunctie | Nee |
| Performance Level volgens EN ISO 13849-1 | Geen |
| Bijbehorend bedrijfsmiddel (Ex ia) | Nee |
| Bijbehorend bedrijfsmiddel (Ex ib) | Nee |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Hoogte | 16.8 mm |
| Diepte | 104.2 mm |
| SIL conform IEC 61508 | Geen |
| Aantal HW-interfaces USB | 0 |
| Beschermingsgraad (NEMA) | 1 |
| Ondersteunt protocol voor EtherCAT | Nee |
| Gecertificeerd voor UL risico locatie klasse I | Nee |
| Gecertificeerd voor UL risico locatie klasse II | Nee |
| Gecertificeerd voor UL risico locatie klasse III | Nee |
| Gecertificeerd voor UL risico locatie divisie I | Nee |
| Gecertificeerd voor UL risico locatie divisie 2 | Nee |
| Gecertificeerd voor UL risico locatie groep A (Acetyleen) | Nee |
| Gecertificeerd voor UL risico locatie groep B (waterstof) | Nee |
| Gecertificeerd voor UL risico locatie groep C (ethyleen) | Nee |
| Gecertificeerd voor UL risico locatie groep D (propaan) | Nee |
| Gecertificeerd voor UL risico locatie groep E (metaalstof) | Nee |
| Gecertificeerd voor UL risico locatie groep F (koolstofhoudend stof) | Nee |
| Gecertificeerd voor UL risico locatie groep G (niet geleidende stof) | Nee |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,077 kg |
| Afmeting verpakking | 0,108 x 0,085 x 0,02 m |
Prijs
| Bruto prijs (€) | 281,19 per 1 st |
