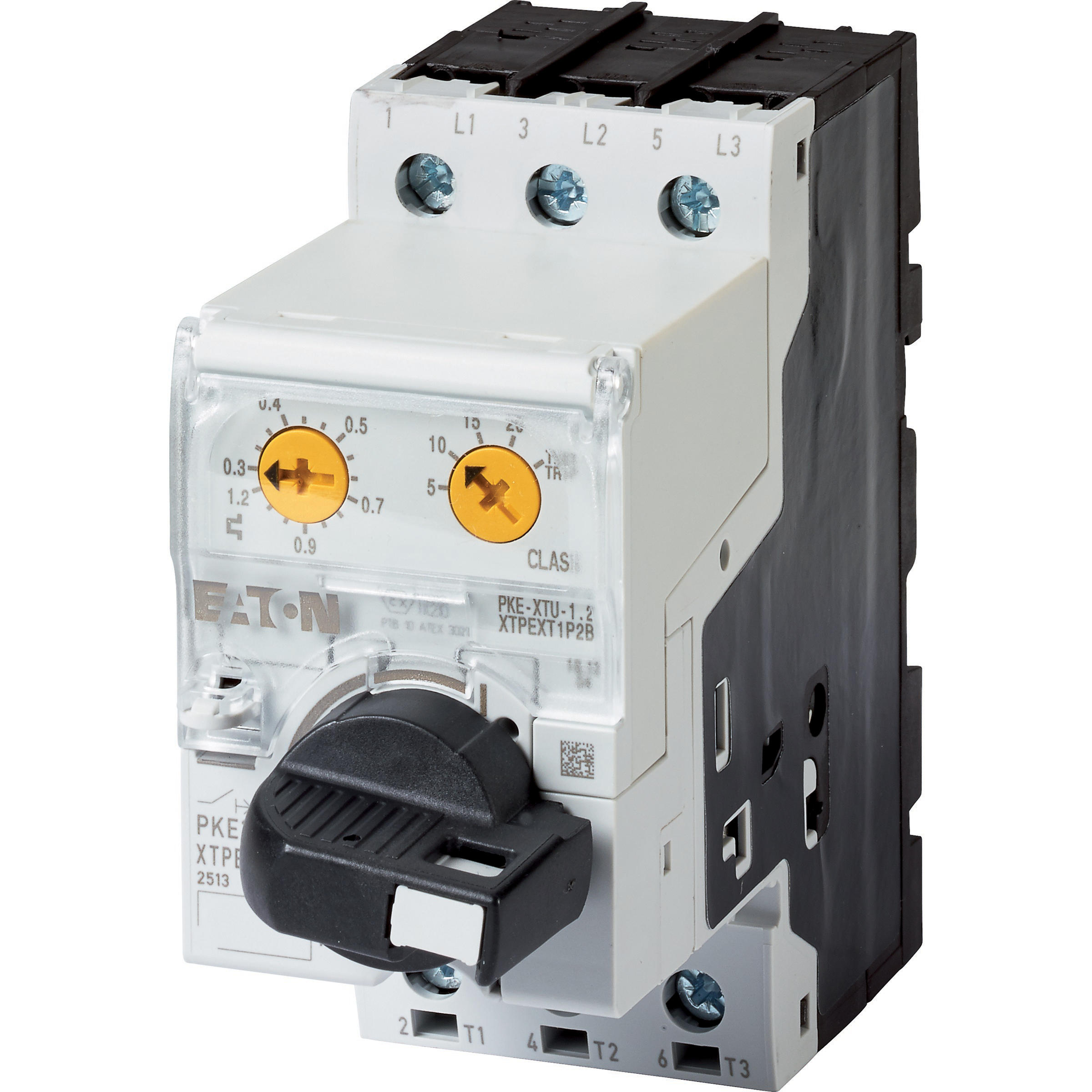

Eaton - Motorbeveiligingsschakelaar - PKE12/AK/XTU-1,2
Artikel bevat 1 st
Aanbevelingen
Productomschrijving
158242 PKE12/AK/XTU-1,2 Basisapparaat PKE12 met afschakelblok 0,3 -1,2A met vergr.
Motorbeveiligingsschakelaar compleet apparaat (basisapparaat en elektronische besturingseenheid) volgens IEC60947-4-1, elektronische brede overbelastingsbeveiliging (4:1), fase-uitval en onbalans beveiliging, instelbare uitschakelklasse, hoge kortsluitonderbrekingscapaciteit, isolerende functie, vergrendelbaar in de stand 0 (Uit). Flexibele aanpassing van het stroombereik van het motorbeveiligingscircuit door middel van verwisselbare elektronische vrijgave-eenheden. Uitbreidbaar met hulpcontact, spanningsvrijgave, stroombegrenzer, deurkoppeling handgrepen. Apparaat voor de wereldmarkt, ATEX-accreditatie
Specificaties
Algemeen
| Ons artikelnummer | 3034746 |
| Artikelnummer fabrikant | 158242 |
| EAN-code | 4015081548309 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Eaton |
| Serie | PKE |
| Type nummer | PKE12/AK/XTU-1,2 |
| Omschrijving | Basisblok PKE12 met thermischblok 0,3 -1,2A, met afsluitbare draaigree |
| Land van Oorsprong | DE |
Technisch
| Instelbereik overbelastingsbeveiliging | 0.3 - 1.2 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 186 - 186 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Elektronisch |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Breedte | 45 mm |
| Nom. continustroom Iu | 1.2 A |
| Nom. vermogen bij AC-3, 230 V | 0.12 kW |
| Nom. vermogen bij AC-3, 400 V | 0.25 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 120 mm |
| Diepte | 101 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Met thermische beveiliging | Nee |
| Verliesvermogen | 0.3 W |
Logistiek
| Levertermijn | Verwacht over 13 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,436 kg |
| Afmeting verpakking | 0,102 x 0,046 x 0,106 M |
Prijs
| Bruto prijs (€) | 211,25 per 1 st |
