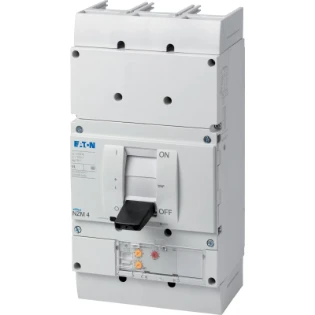

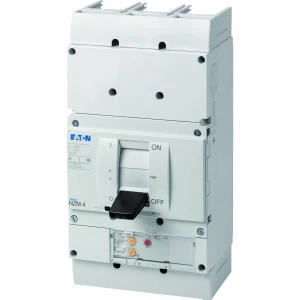

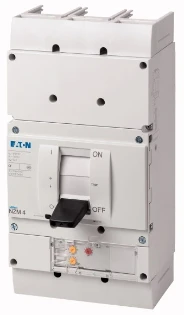

Eaton - Motorbeveiligingsschakelaar - NZMH4-ME875-S1
Artikel bevat 1 st
Aanbevelingen
Productomschrijving
290384 NZMH4-ME875-S1 NZM4, 100kA, 3P, 875A, 1000V AC, IEC
De vermogensschakelaars uit de serie NZM..-ME zijn met slechts vier compacte afmetingen geschikt voor alle toepassingsgevallen en zijn geschikt voor de IEC-markt. Modulaire functiegroepen maken montage altijd flexibel. Met elektronische ontgrendeling voor motorbeveiliging met fase-uitvalgevoeligheid. Opmerkingen: effectieve waardemeting en thermisch geheugen, instelbare traagheidsinstelling om stroompieken te overwinnen tr: 2-20 bij 6 x Ir ook oneindig (zonder overbelastingsvrijgave), NZM...S1-aansluitingstype: NZM...XKSA deksel vereist, NZM4...S1-klemtype: Geïsoleerde railaansluiting (NZM4-XKS schroefaansluiting)
Specificaties
Algemeen
| Ons artikelnummer | 2066484 |
| Artikelnummer fabrikant | 290384 |
| EAN-code | 4015082903848 |
| Artikelklasse (ETIM) | Motorbeveiligingsschakelaar |
| Merk | Eaton |
| Serie | MCCB's & Accessoires |
| Type nummer | NZMH4-ME875-S1 |
| Omschrijving | NZM4, 100kA, 3P, 875A, 1000V AC, IEC |
| Land van Oorsprong | RO |
Technisch
| Instelbereik overbelastingsbeveiliging | 438 - 875 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 875 - 12250 A |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Elektronisch |
| Bedrijfsspanning (meetspanning) | 1000 - 1000 V |
| Breedte | 210 mm |
| Nom. continustroom Iu | 875 A |
| Nom. vermogen bij AC-3, 230 V | 250 kW |
| Nom. vermogen bij AC-3, 400 V | 500 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC | 50 kA |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 207 mm |
| Diepte | 401 mm |
| Thermische beveiliging | Ja |
| Uitvoering van het bedieningselement | Tuimelaar |
| Met thermische beveiliging | Ja |
Logistiek
| Levertermijn | Verwacht over 28 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 21 kg |
| Afmeting verpakking | 0,401 x 0,21 x 0,207 m |
Prijs
| Bruto prijs (€) | 7.370,34 per 1 st |
Downloads
CAD object

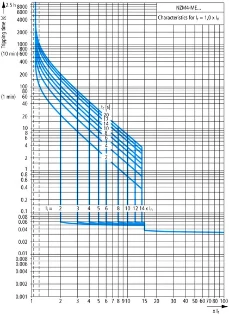

Karakteristieken
