Eaton - Magneetschakelaarcombinatie - SDAINLM30(230V50HZ,240V60HZ)
Artikel bevat 1 st
Aanbevelingen
Productomschrijving

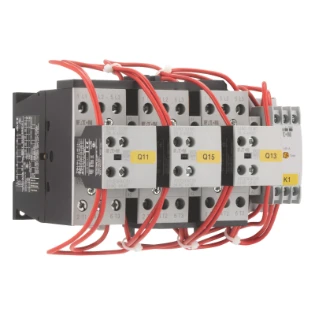

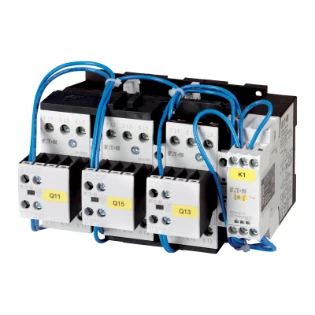

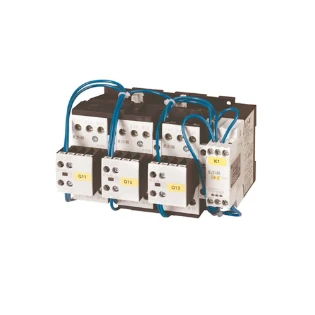

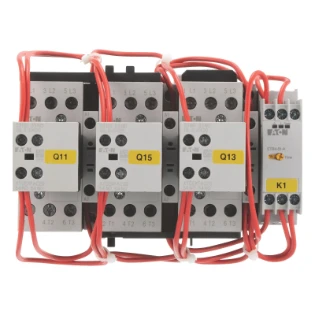

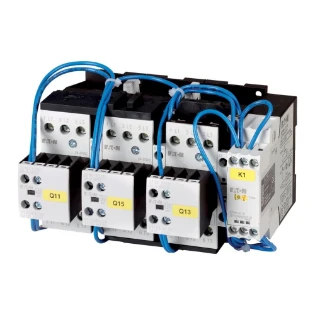

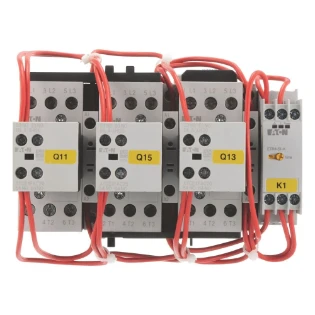

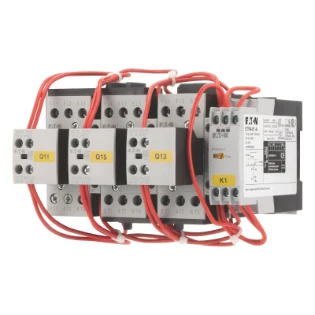

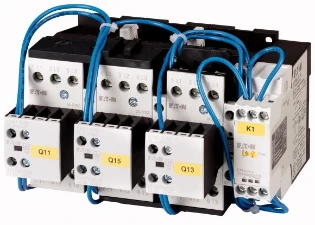

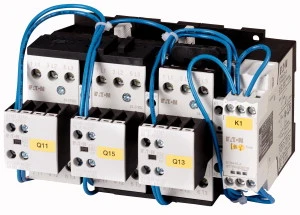

278361 SDAINLM30(230V50HZ,240V60HZ) Automatische sterdriehoekschakelaar
Sterdriehoek combinatie, toepassing: Sterdriehoek motorstarter voor motorstartercombinaties, bedrijfsfrequentie: maximaal 30 starts per uur, accessoires: sterdriehoek combinaties SDAINL, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 30 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18,5 kW, 660 V 690 V: P= 18.5 kW, max. omschakeltijd: 20 s, stuurspanning: 230 V 50 Hz, 240 V 60 Hz, spanning AC/DC: AC-bediening
Specificaties
Algemeen
| Ons artikelnummer | 1050302 |
| Artikelnummer fabrikant | 278361 |
| EAN-code | 4015082783617 |
| Artikelklasse (ETIM) | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | SDAINL |
| Type nummer | SDAINLM30(230V50HZ,240V60HZ) |
| Omschrijving | Automatische sterdriehoekschakelaar SDAINLM30(230V50HZ,240V60HZ) |
| Land van Oorsprong | RO |
Technisch
| Functie | Ster-driehoek magneetschakelaar |
| Type stuurspanning | AC |
| Nom. stuurspanning bij AC 50 Hz | 230 - 230 V |
| Nom. stuurspanning bij AC 60 Hz | 240 - 240 V |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 30 A |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Breedte | 158 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad (IP) | IP00 |
| Hoogte | 95 mm |
| Diepte | 138 mm |
| Nom. vermogen NEMA | 0 kW |
| Beschermingsgraad (NEMA) | Overig |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 9 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Geschikt voor railmontage | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
| Bedrijfsspanning bij DC | 0 - 0 V |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 3 |
| Aantal hulpcontacten als wisselcontact | 0 |
Logistiek
| Levertermijn | Levertermijn op aanvraag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 1,784 kg |
| Afmeting verpakking | 0,187 x 0,244 x 0,14 m |
Prijs
| Bruto prijs (€) | 568,96 per 1 st |
