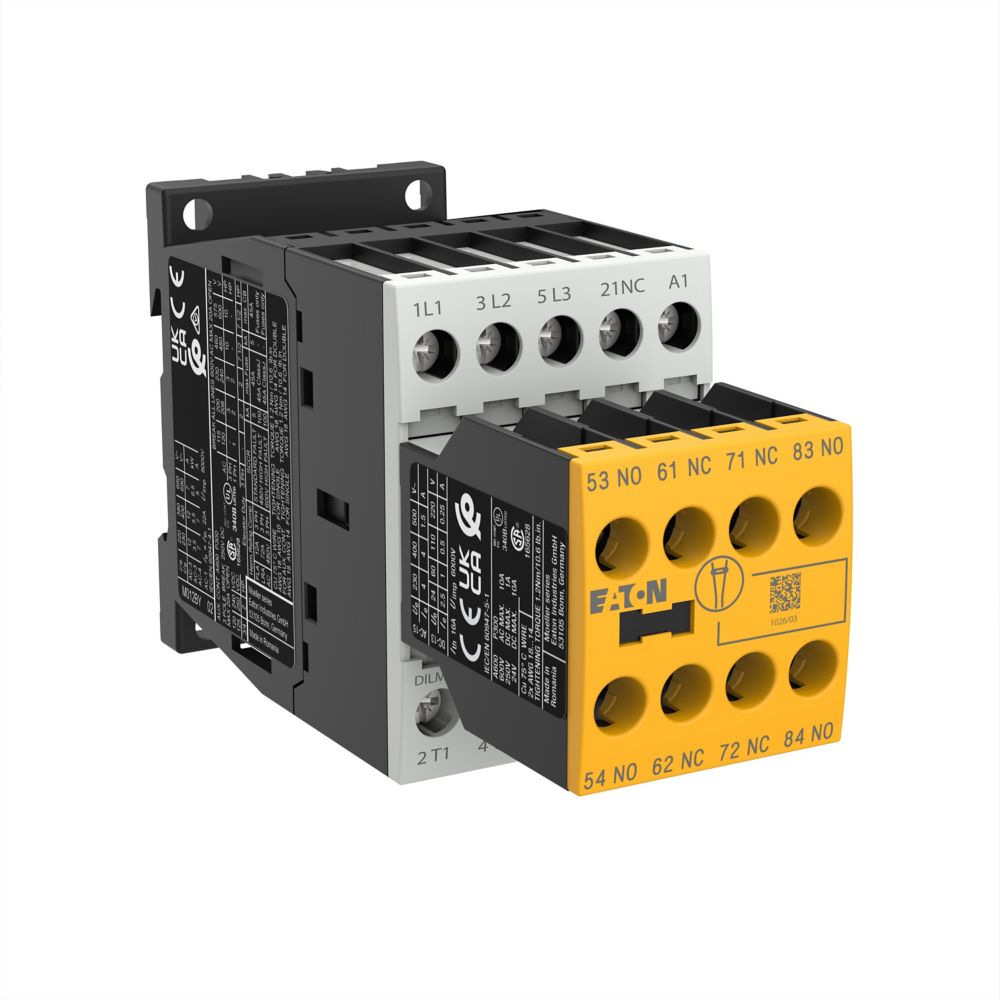

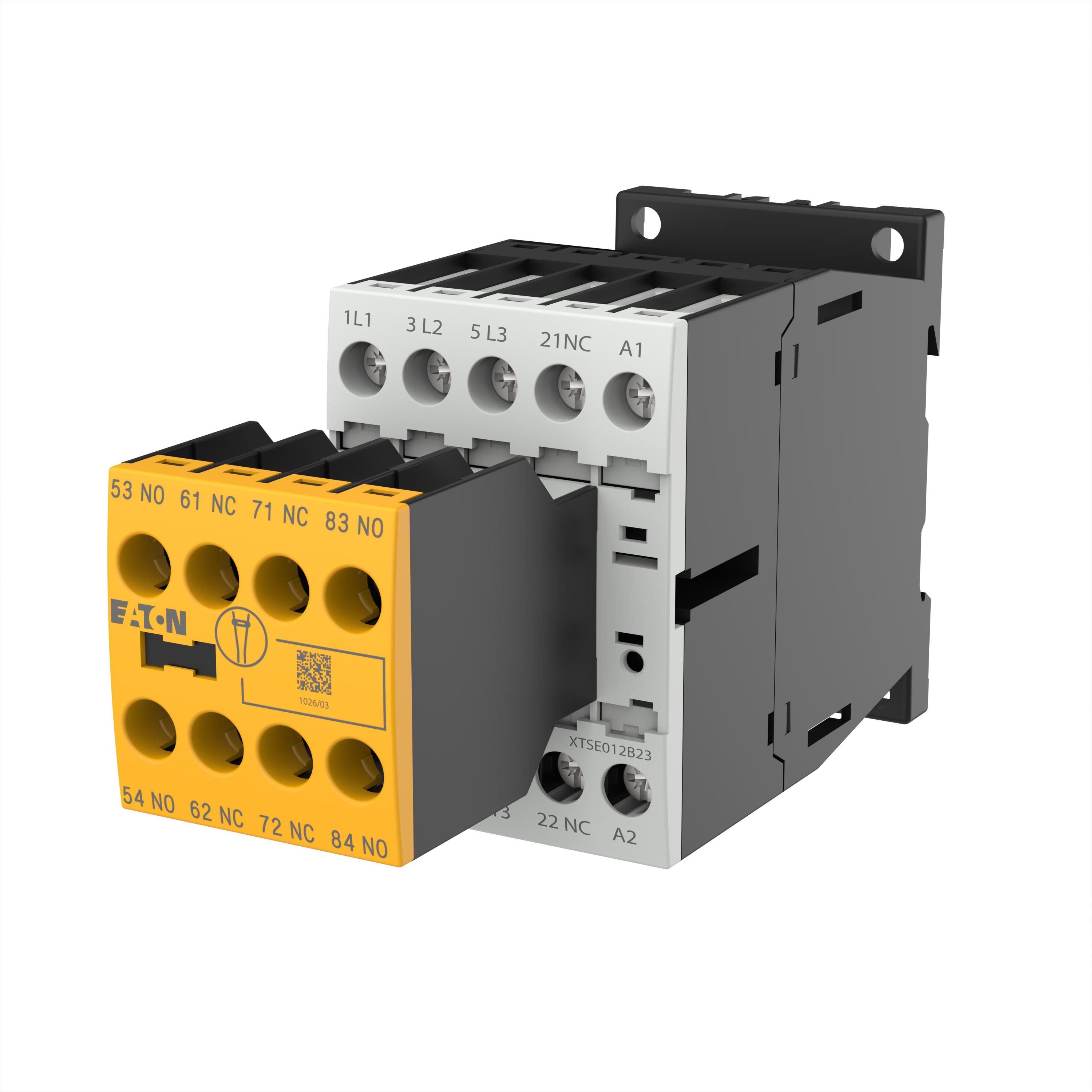

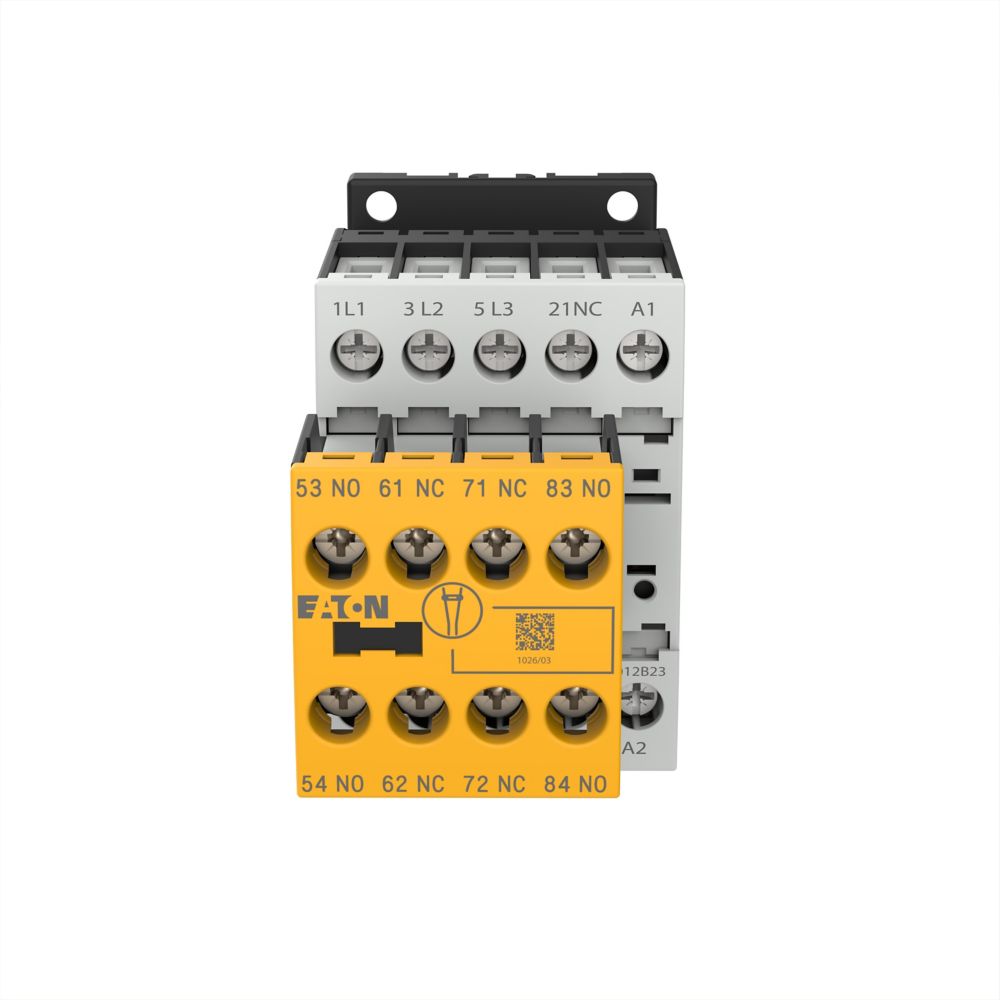

Eaton - Magneetschakelaar - DILMS12-23(110V50HZ,120V60HZ)
Artikel bevat 1 st
Productomschrijving
191703 DILMS12-23(110V50HZ,120V60HZ) Magneetschak.Safety, DILMSS12-23(110V50HZ,120V60HZ), 5,5kW, 2m, 3v
Veiligheidsmagneetschakelaar, Toepassing: Magneetschakelaars voor motoren, Complete apparaten tot 170 A, Gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: schroefklemmen, Opmerkingen: Ook geschikt voor motoren met efficiëntieklasse IE3. IE3-ready apparaten zijn te herkennen aan het logo op hun verpakking. Beschrijving: Hulpcontactelement dat onlosmakelijk verbonden is met het basisapparaat (handmatige activering niet mogelijk).
Specificaties
Algemeen
| Ons artikelnummer | 2542225 |
| Artikelnummer fabrikant | 191703 |
| EAN-code | 4015081922161 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | DILM |
| Type nummer | DILMS12-23(110V50HZ,120V60HZ) |
| Omschrijving | MagneetschakelaarSafety, DILMSS12-23(110V50HZ,120V60HZ), 5,5kW, 2m, 3v |
| Land van Oorsprong | RO |
Technisch
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Type stuurspanning | AC |
| Nom. stuurspanning bij AC 50 Hz | 110 - 110 V |
| Nom. stuurspanning bij AC 60 Hz | 120 - 120 V |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 3 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 7 A |
| Nom. vermogen bij AC-4, 400 V | 3 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Breedte | 45 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 68 mm |
| Diepte | 117 mm |
| Nom. vermogen NEMA | 7.4 kW |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
Logistiek
| Levertermijn | Verwacht over 26 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,307 kg |
| Afmeting verpakking | 0,138 x 0,046 x 0,078 M |
Prijs
| Bruto prijs (€) | 111,85 per 1 st |
