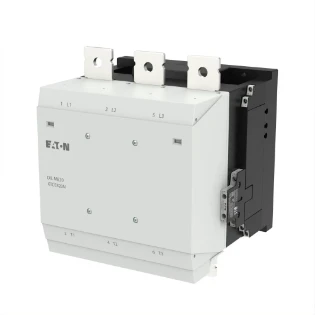

Eaton - Magneetschakelaar - DILM820/22(RA110)
Aanbevelingen
Productomschrijving
208224 DILM820/22(RA110) Magneetschak. (48-110VAC40/60Hz,48-110VDC)37kW2m2v
Magneetschakelaar, Toepassing: Magneetschakelaars voor motoren, Comfortapparaten van meer dan 170 A, Gebruikscategorie: AC-1: niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, insteken, omkeren, tippen, Aansluittechniek: Schroefaansluiting, Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 820 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 1225 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 1-polig open: Ith = 2500 A
Specificaties
Algemeen
| Ons artikelnummer | 2071348 |
| Artikelnummer fabrikant | 208224 |
| EAN-code | 4015082082246 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | |
| Type nummer | DILM820/22(RA110) |
| Omschrijving | Magneetschakelaar DILM820/22(RA110)(48-110VAC40/60Hz,48-110VDC)37kW2m2 |
| Land van Oorsprong | RO |
Technisch
| Nom. vermogen bij AC-3, 400 V | 450 kW |
| Nom. stuurspanning bij AC 50 Hz | 48 - 110 V |
| Nom. stuurspanning bij AC 60 Hz | 48 - 110 V |
| Nom. stuurspanning bij DC | 48 - 110 V |
| Type stuurspanning | AC/DC |
| Breedte | 250 mm |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1225 A |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 820 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 656 A |
| Nom. vermogen bij AC-4, 400 V | 355 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Hoogte | 296 mm |
| Diepte | 232 mm |
| Nom. vermogen NEMA | 522 kW |
| Bedrijfsspanning bij AC 50 Hz | 48 - 110 V |
| Bedrijfsspanning bij AC 60 Hz | 48 - 110 V |
Logistiek
| Levertermijn | Verwacht over 24 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 17,728 kg |
| Afmeting verpakking | 0,269 x 0,29 x 0,335 m |
Prijs
| Bruto prijs (€) | 8.205,67 per 1 st |
