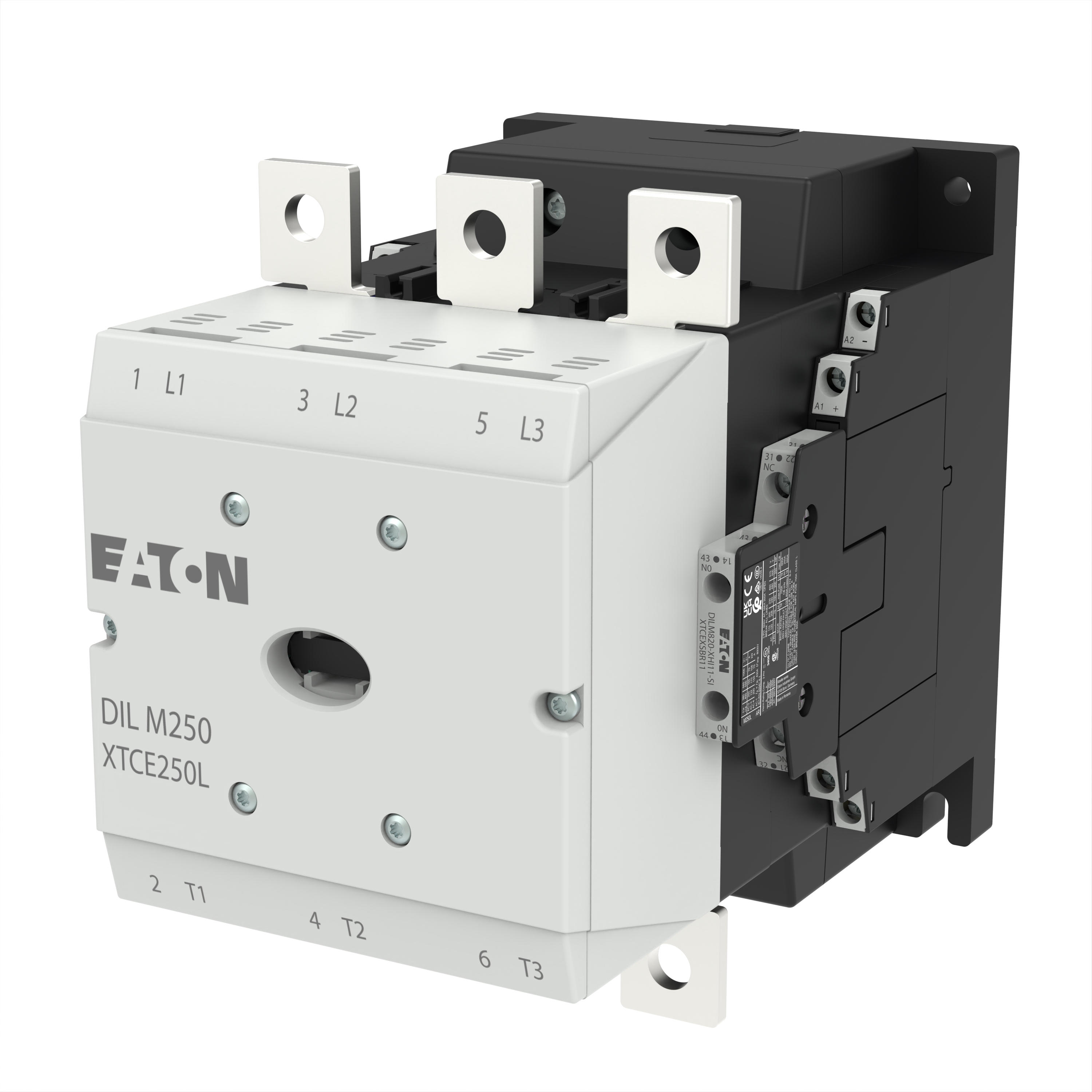

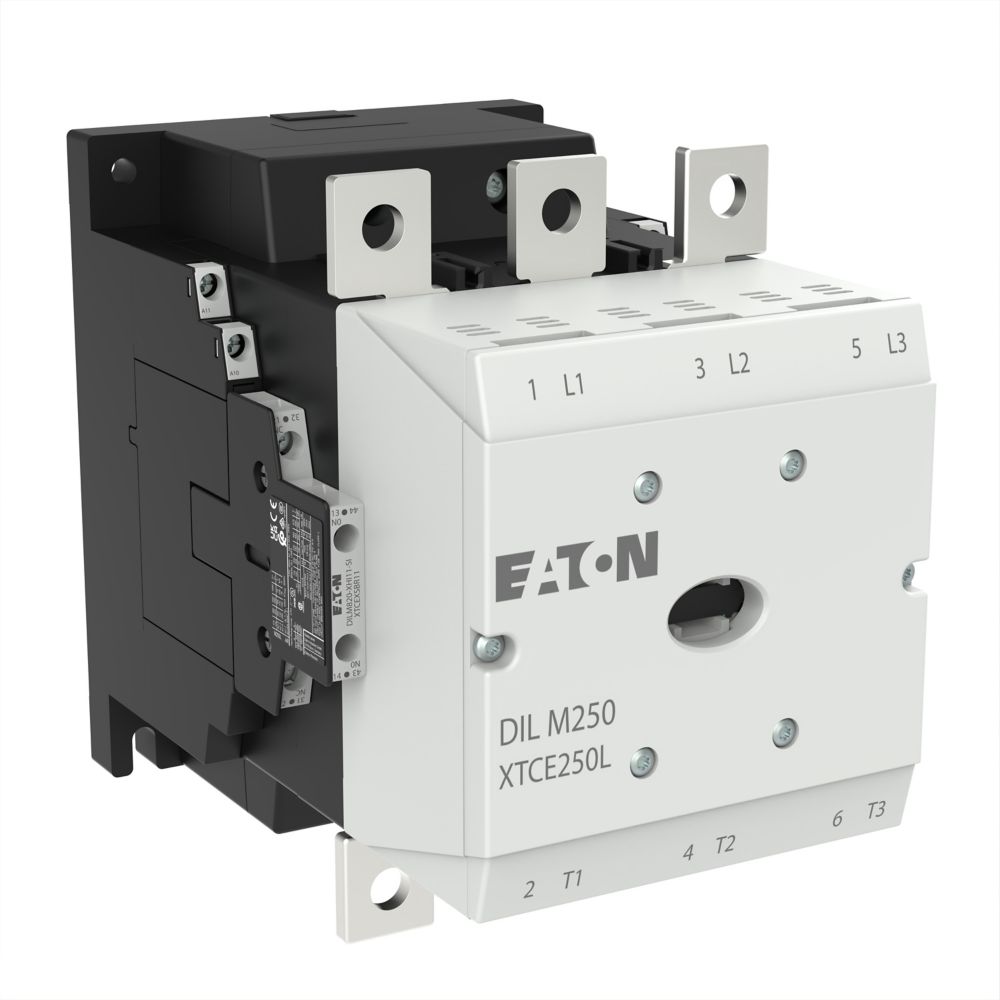

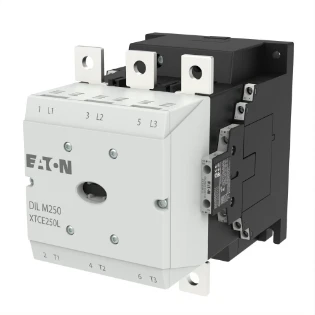

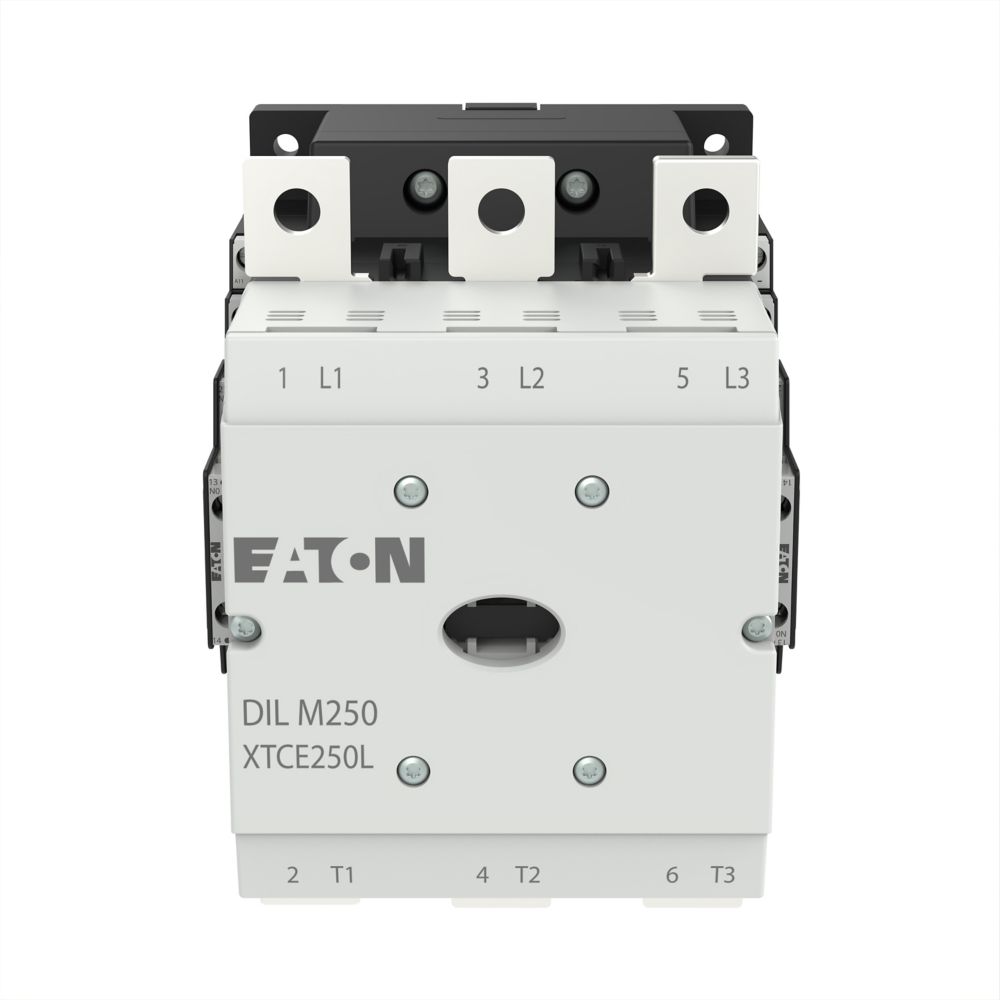

Eaton - Magneetschakelaar - DILM250/22(RDC48)
Artikel bevat 1 st
Aanbevelingen
Productomschrijving
208199 DILM250/22(RDC48) Magn. schak. (42-48VDC), 132kW, 2m, 2v
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, comfortapparaten van meer dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 250 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 430 A, in kast: Ith= 300 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht
Specificaties
Algemeen
| Ons artikelnummer | 2071328 |
| Artikelnummer fabrikant | 208199 |
| EAN-code | 4015082081997 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | DILM |
| Type nummer | DILM250/22(RDC48) |
| Omschrijving | Magneetschakelaar DILM250/22(RDC48) (42-48VDC), 132kW, 2m, 2v |
| Land van Oorsprong | RO |
Technisch
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Type stuurspanning | DC |
| Nom. stuurspanning bij DC | 24 - 48 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 250 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 200 A |
| Nom. vermogen bij AC-4, 400 V | 110 kW |
| Modulaire uitvoering (voor railmontage) | Nee |
| Breedte | 140 mm |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Hoogte | 189 mm |
| Diepte | 208 mm |
| Nom. vermogen NEMA | 149 kW |
Logistiek
| Levertermijn | Verwacht over 12 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 7,668 kg |
| Afmeting verpakking | 0,252 x 0,174 x 0,232 M |
Prijs
| Bruto prijs (€) | 2.155,23 per 1 st |
