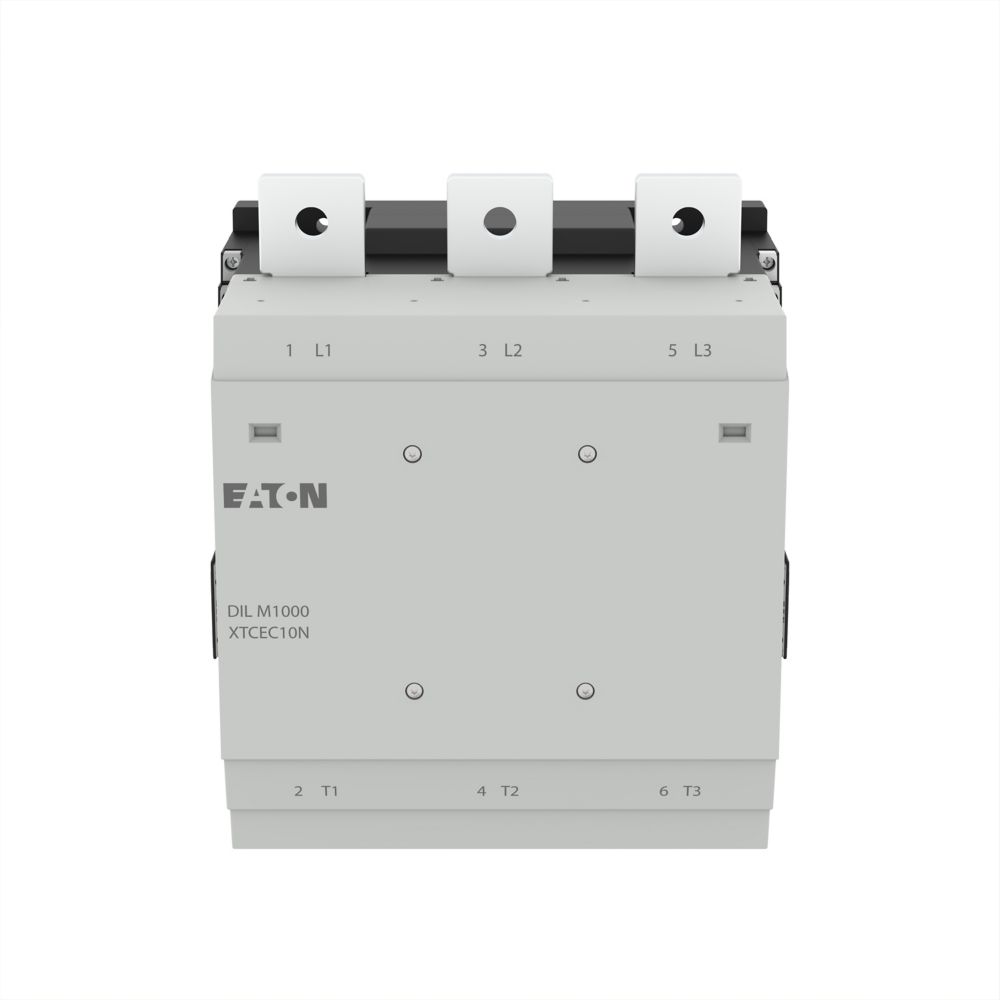

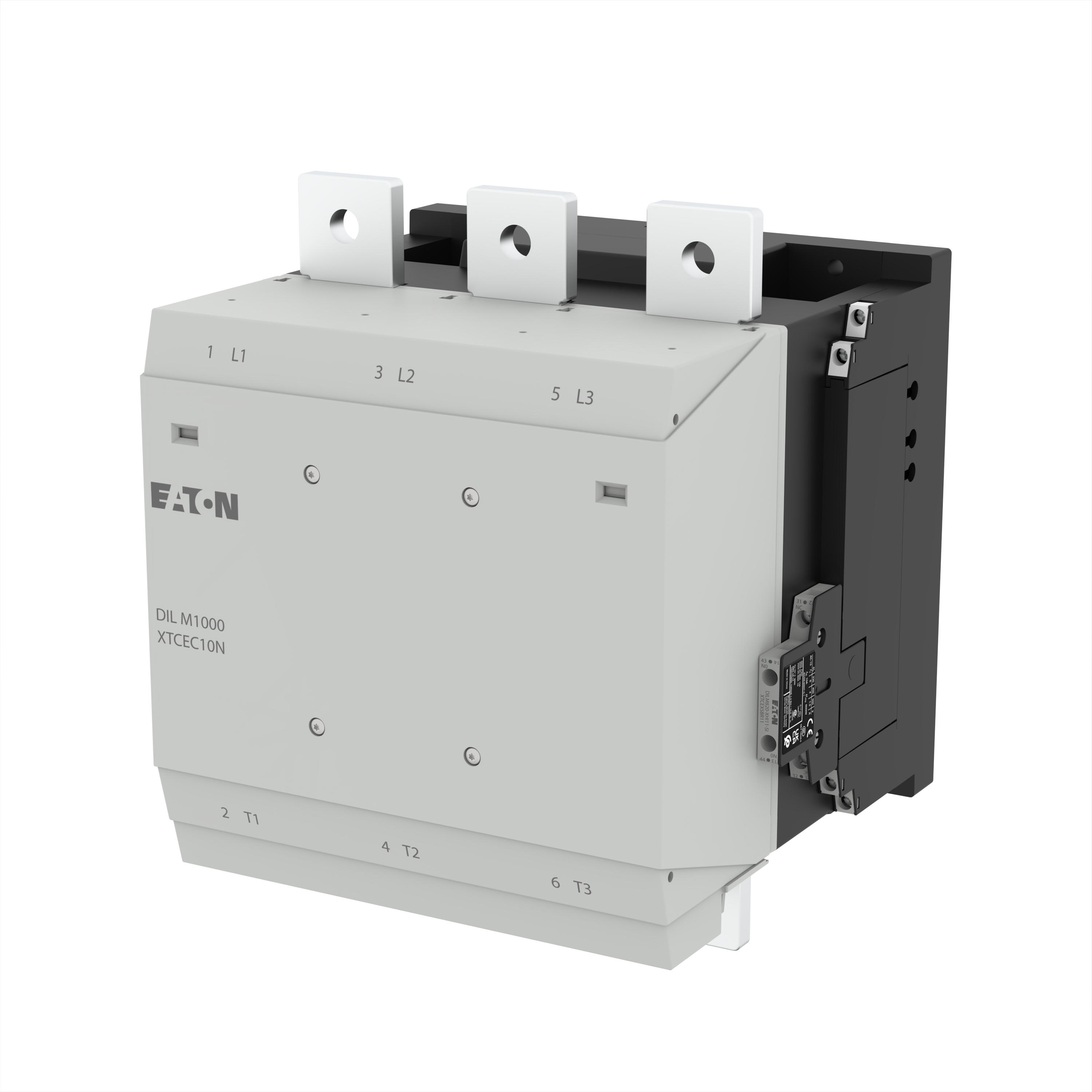

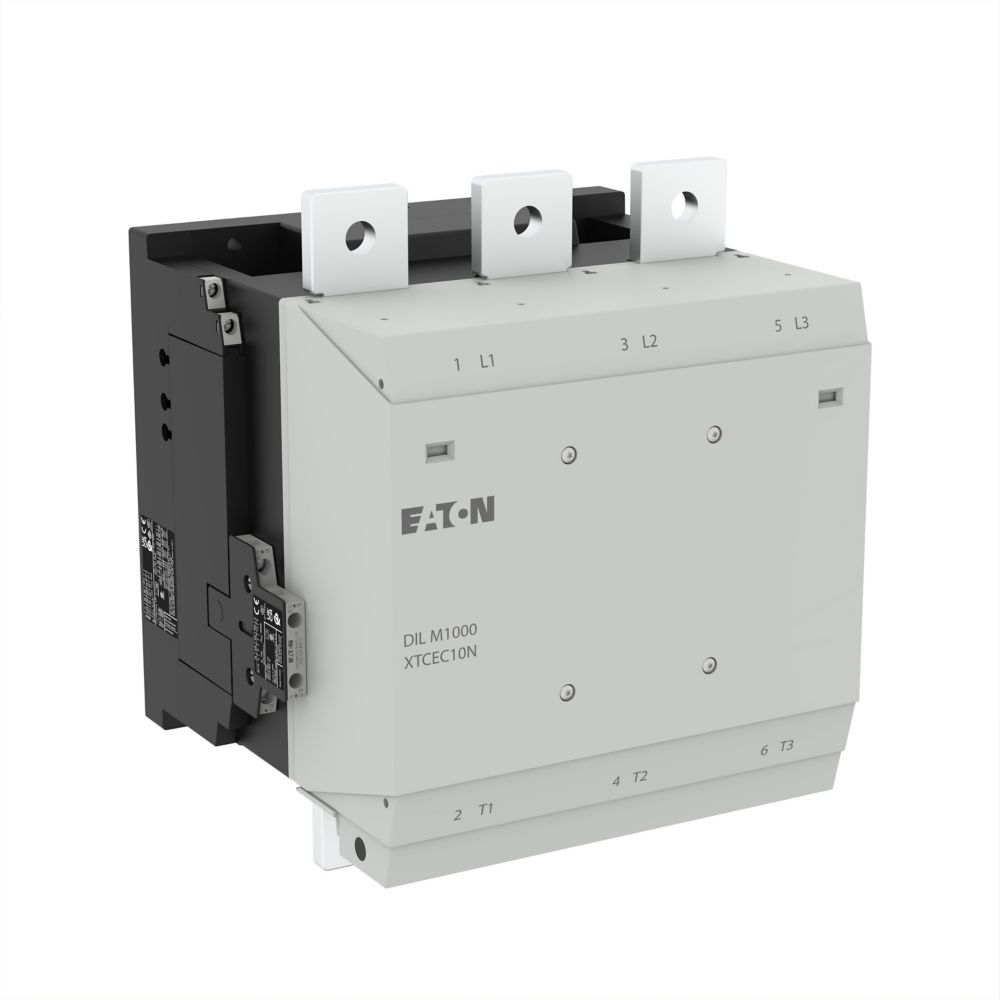

Eaton - Magneetschakelaar - DILM1000/22(RA250)
Brutoprijs 11.667,37
  1. Assortiment
  2. Industriële componenten Motorbev., motorstarters en magneetschakelaars Magneetschakelaars

Eaton - Magneetschakelaar - DILM1000/22(RA250)

12388959
11422151
6352035
11437741
11459173
11438491
11458921
11479175
6372688
6419134
6421897
6370104
6375758
120332
2243377
2243379
2243378
2238205
1090481
12464584
12464553
12463893
12463969
12387755
12464619
12389161
12388959
11422151
1049882
Ons artikelnummer
2071621
Artikelnummer fabrikant
267214
Type nummer
DILM1000/22(RA250)
EAN-code
4015082672140

Nom. vermogen bij AC-3, 400 V
560 kW
Type stuurspanning
AC/DC
Nom. stuurspanning bij AC 50 Hz
110 - 250 V
Nom. stuurspanning bij AC 60 Hz
110 - 250 V
Nom. stuurspanning bij DC
110 - 250 V

Bekijk alle specificaties
11.667,37
Brutoprijs 11.667,37
Verwacht over 6 werkdagen
Aanbevelingen Productomschrijving Specificaties Downloads Links

Aanbevelingen

Gerelateerde producten
2066393 - Eaton DILM1000-XSP/E(RAC500) Eaton - Spoel voor hulpschakelaar - DILM1000-XSP/E(RAC500) Artikelnummer 2066393 Brutoprijs 1.568,47 Verwacht over 26 werkdagen
2071359 - Eaton DILM820-XHI11-SA Eaton - Hulpcontactblok - DILM820-XHI11-SA Artikelnummer 2071359 Brutoprijs 25,95 Verwacht over 34 werkdagen
2071360 - Eaton DILM820-XHB Eaton - Toebehoren/onderdelen voor laagspannings-schakeltechniek - DILM820-XHB Artikelnummer 2071360 Brutoprijs 111,44 Verwacht over 4 werkdagen
2071361 - Eaton DILM820-XMV Eaton - Toebehoren/onderdelen voor laagspannings-schakeltechniek - DILM820-XMV Artikelnummer 2071361 Brutoprijs 657,34 Verwacht over 6 werkdagen
2260303 - Eaton DILM820-XHI11V-SI Eaton - Hulpcontactblok - DILM820-XHI11V-SI Artikelnummer 2260303 Brutoprijs 25,95 Verwacht over 132 werkdagen
2063809 - Eaton XGKE-GE Eaton - Toebehoren/onderdelen voor laagspannings-schakeltechniek - XGKE-GE Artikelnummer 2063809 Brutoprijs 4,80 Verwacht over 18 werkdagen
2071358 - Eaton DILM820-XHI11-SI Eaton - Hulpcontactblok - DILM820-XHI11-SI Artikelnummer 2071358 Brutoprijs 25,95 Verwacht over 47 werkdagen
2066391 - Eaton DILM1000-XSP/E(RA250) Eaton - Spoel voor hulpschakelaar - DILM1000-XSP/E(RA250) Artikelnummer 2066391 Brutoprijs 1.568,47 Verwacht over 8 werkdagen
2066392 - Eaton DILM1000-XSP/E(RA110) Eaton - Spoel voor hulpschakelaar - DILM1000-XSP/E(RA110) Artikelnummer 2066392 Brutoprijs 1.568,47 Verwacht over 26 werkdagen
2066393 - Eaton DILM1000-XSP/E(RAC500) Eaton - Spoel voor hulpschakelaar - DILM1000-XSP/E(RAC500) Artikelnummer 2066393 Brutoprijs 1.568,47 Verwacht over 26 werkdagen
2071359 - Eaton DILM820-XHI11-SA Eaton - Hulpcontactblok - DILM820-XHI11-SA Artikelnummer 2071359 Brutoprijs 25,95 Verwacht over 34 werkdagen
2071360 - Eaton DILM820-XHB Eaton - Toebehoren/onderdelen voor laagspannings-schakeltechniek - DILM820-XHB Artikelnummer 2071360 Brutoprijs 111,44 Verwacht over 4 werkdagen
2071361 - Eaton DILM820-XMV Eaton - Toebehoren/onderdelen voor laagspannings-schakeltechniek - DILM820-XMV Artikelnummer 2071361 Brutoprijs 657,34 Verwacht over 6 werkdagen
2260303 - Eaton DILM820-XHI11V-SI Eaton - Hulpcontactblok - DILM820-XHI11V-SI Artikelnummer 2260303 Brutoprijs 25,95 Verwacht over 132 werkdagen
2063809 - Eaton XGKE-GE Eaton - Toebehoren/onderdelen voor laagspannings-schakeltechniek - XGKE-GE Artikelnummer 2063809 Brutoprijs 4,80 Verwacht over 18 werkdagen
2071358 - Eaton DILM820-XHI11-SI Eaton - Hulpcontactblok - DILM820-XHI11-SI Artikelnummer 2071358 Brutoprijs 25,95 Verwacht over 47 werkdagen
2066391 - Eaton DILM1000-XSP/E(RA250) Eaton - Spoel voor hulpschakelaar - DILM1000-XSP/E(RA250) Artikelnummer 2066391 Brutoprijs 1.568,47 Verwacht over 8 werkdagen

Productomschrijving

267214 DILM1000/22(RA250) Magneetschak. (110–250V 40–60Hz/110–250VDC) , 560KW, hulp. 2m, 2v

Magneetschakelaar, Toepassing: Magneetschakelaars voor motoren, Comfortapparaten van meer dan 170 A, Gebruikscategorie: AC-1: niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, insteken, omkeren, tippen, Aansluittechniek: Schroefaansluiting, Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 1000 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 1225 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 1-polig open: Ith = 2500 A

Specificaties

Algemeen

Ons artikelnummer 2071621
Artikelnummer fabrikant 267214
EAN-code 4015082672140
Artikelklasse (ETIM) Magneetschakelaar
Merk Eaton
Serie
Type nummer DILM1000/22(RA250)
Omschrijving Magneetschakelaar (110–250V 40–60Hz/110–250VDC) , 560KW, hulp. 2m, 2v
Land van Oorsprong RO

Technisch

Nom. vermogen bij AC-3, 400 V 560 kW
Type stuurspanning AC/DC
Nom. stuurspanning bij AC 50 Hz 110 - 250 V
Nom. stuurspanning bij AC 60 Hz 110 - 250 V
Nom. stuurspanning bij DC 110 - 250 V
Aantal hoofdcontacten als verbreekcontact 0
Aantal hoofdcontacten als maakcontact 3
Aantal hulpcontacten als maakcontact 2
Aantal hulpcontacten als verbreekcontact 2
Nom. bedrijfsstroom Ie bij AC-1, 400 V 1225 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V 1000 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V 800 A
Nom. vermogen bij AC-4, 400 V 450 kW
Modulaire uitvoering (voor railmontage) Nee
Breedte 250 mm
Aansluitwijze hoofdstroomcircuit Railaansluiting
Hoogte 296 mm
Diepte 232 mm
Nom. vermogen NEMA 596 kW
Bedrijfsspanning bij AC 50 Hz 110 - 250 V
Bedrijfsspanning bij AC 60 Hz 110 - 250 V

Logistiek

Levertermijn Verwacht over 6 werkdagen
Aantal eenheden in artikel 1 st
Minimale bestelafname 1 st
Standaard voorraadartikel Nee
Bruto gewicht 18,53 kg
Afmeting verpakking 0,269 x 0,29 x 0,335 m

Prijs

Bruto prijs (€) 11.667,37 per 1 st
