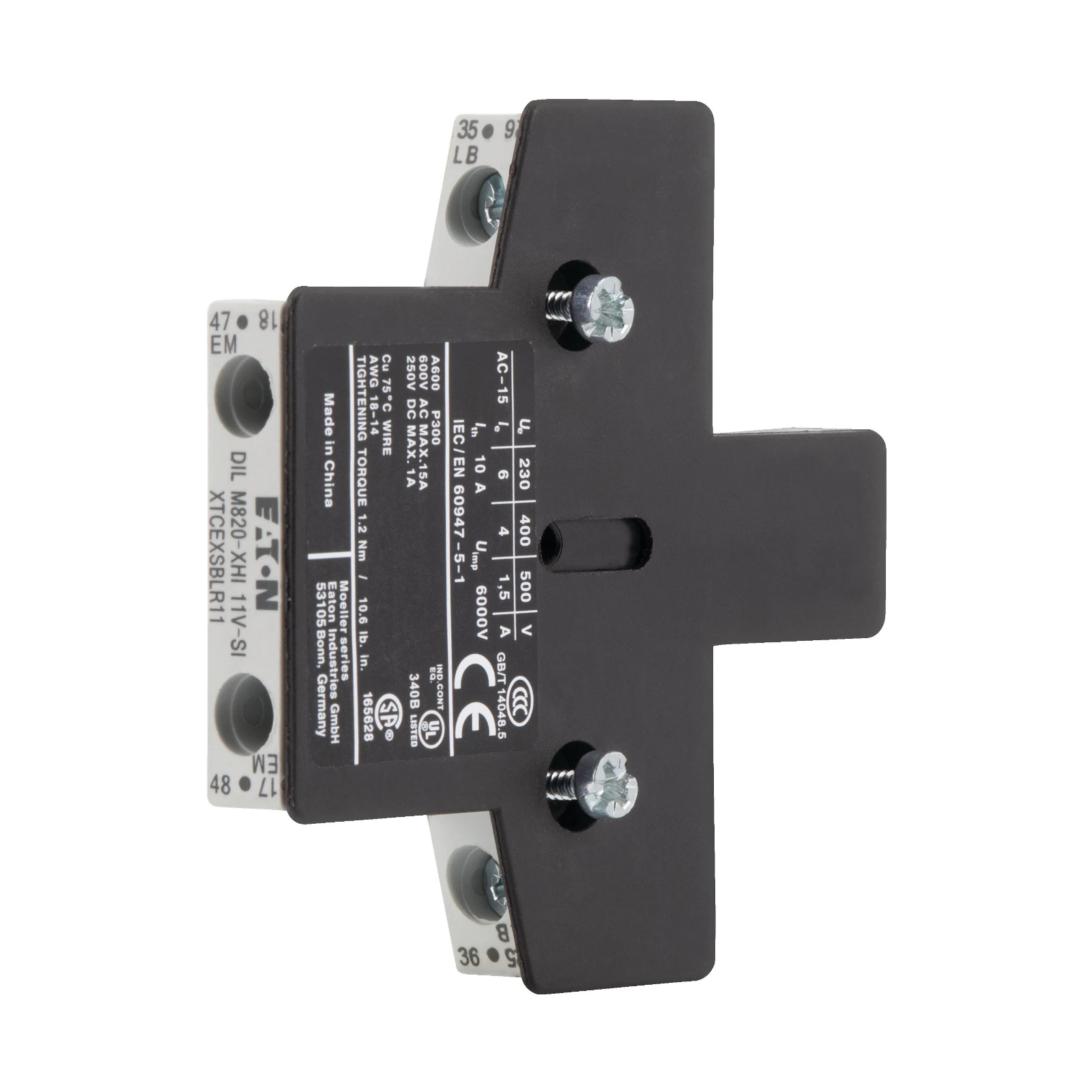

Eaton - Hulpcontactblok - DILM820-XHI11-SI
Artikelnummer
2071358
Brutoprijs
Verwacht over 4 werkdagen
Vergelijk
Eaton - Hulpcontactblok - DILM820-XHI11-SA
Artikelnummer
2071359
Brutoprijs
Verwacht over 5 werkdagen
Vergelijk
Eaton - Spoel voor hulpschakelaar - DILH1400-XSP/E(RAW250)
Artikelnummer
2066394
Brutoprijs
Verwacht over 24 werkdagen
Vergelijk
Productomschrijving

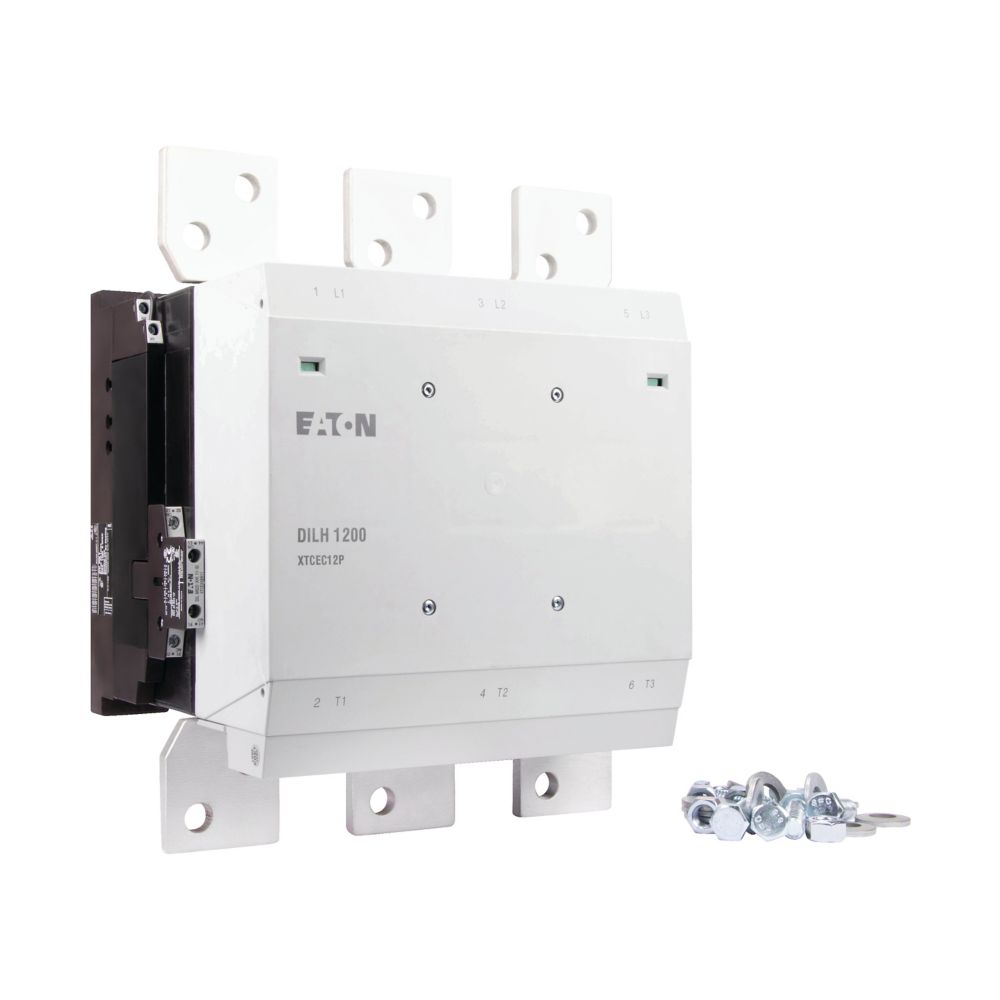

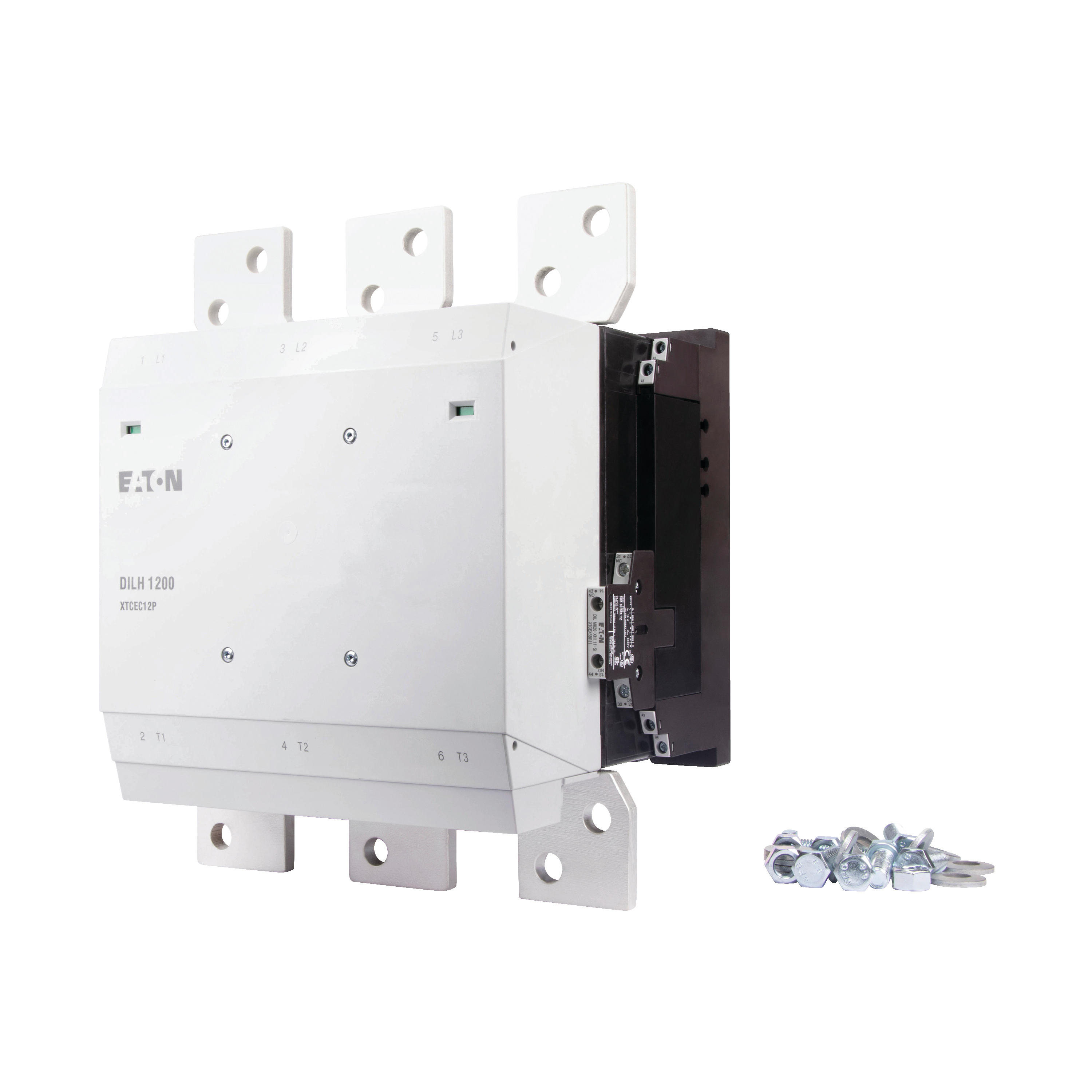

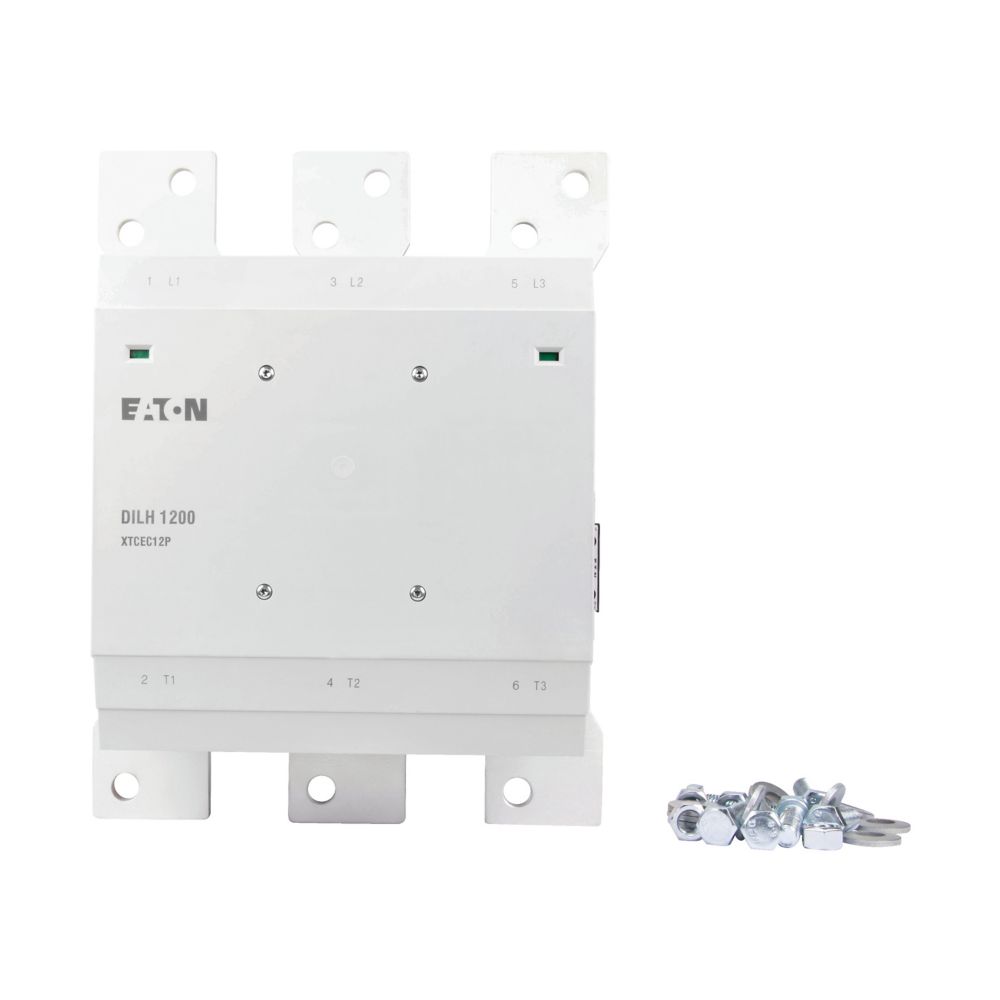

151242 DILH1200/22(RAW250)
DILH1200/22(RAW250)
Magneetschakelaar, toepassing: Netmagneetschakelaars voor resistieve belastingen vanaf 1000 A, AC-1 magneetschakelaars van meer dan 1000 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 1450 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 1-polig open: Ith= 3000 A, voor gebruik met: DILM820-XHI…, instructies: geïntegreerd dempelement in aanstuurelektronica, 660 V, 690 V of 1000 V: niet direct omkeerbaar, spanning AC/DC: AC- en DC-bekrachtiging
Specificaties
Algemeen
| Ons artikelnummer | 4424267 |
| Artikelnummer fabrikant | 151242 |
| EAN-code | 4015081480326 |
| Artikelklasse (ETIM) | Magneetschakelaar |
| Merk | Eaton |
| Serie | Moeller series |
| Type nummer | DILH1200/22(RAW250) |
| Omschrijving | DILH1200/22(RAW250) |
| Land van Oorsprong | RO |
Technisch
| Type stuurspanning | AC/DC |
| Nom. stuurspanning bij AC 50 Hz | 230 - 250 V |
| Nom. stuurspanning bij AC 60 Hz | 230 - 250 V |
| Nom. stuurspanning bij DC | 230 - 350 V |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Breedte | 260 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 342 mm |
| Diepte | 232 mm |
| Bedrijfsspanning bij AC 50 Hz | 230 - 250 V |
| Bedrijfsspanning bij AC 60 Hz | 230 - 250 V |
Logistiek
| Levertermijn | Verwacht over 24 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 14,4 kg |
| Afmeting verpakking | 0,234 x 0,262 x 0,344 M |
Prijs
| Bruto prijs (€) | 8.690,00 per 1 st |
