Eaton - Lastscheider - TM-1-8291/E/SVB-SW
Op voorraad: 5
Artikel bevat 1 st
Productomschrijving

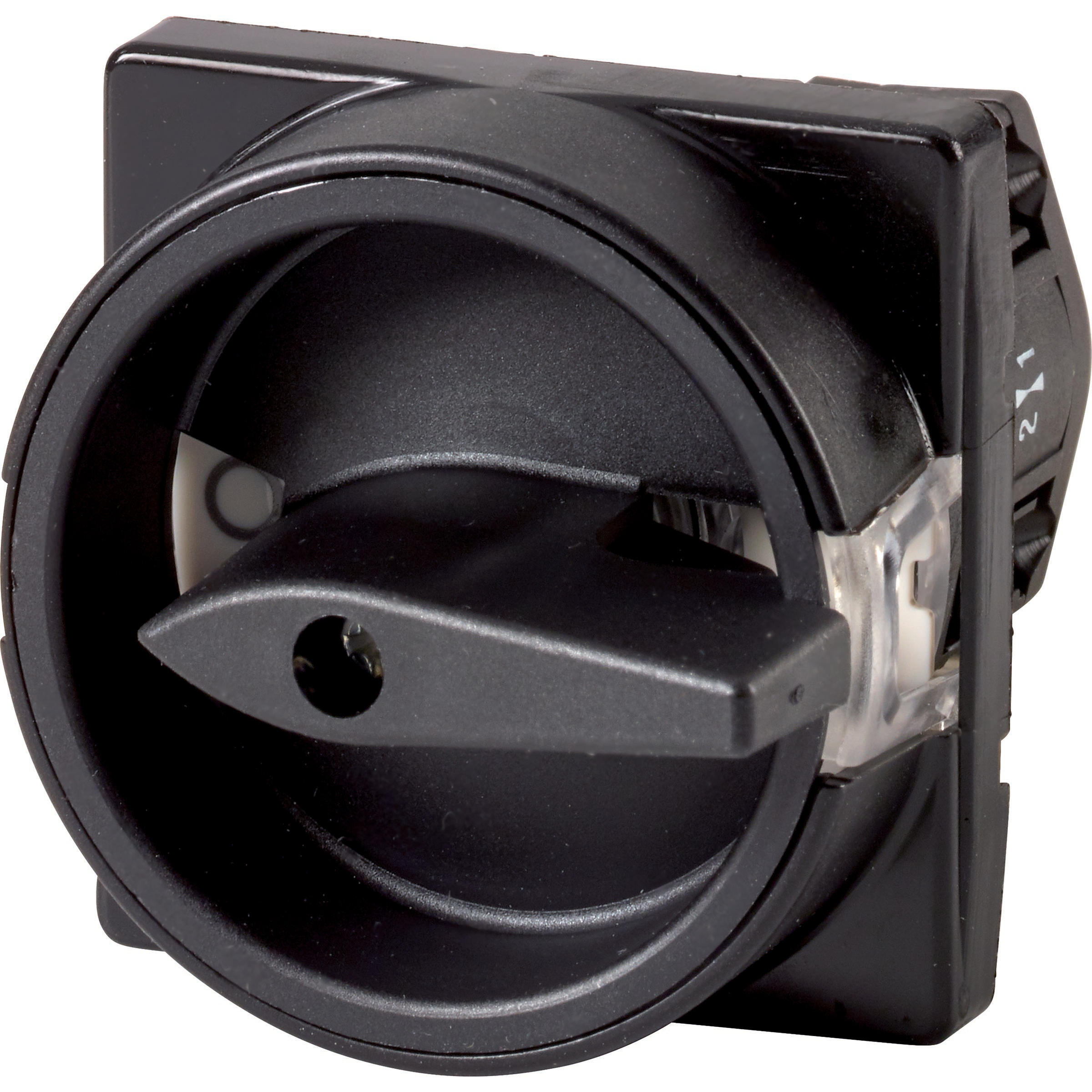

215352 TM-1-8291/E/SVB-SW Hulpcontactscheider, HOLD-functie, contacten: 2, 10 A, 90 °, inbouw, t
Hulpcontactscheider, assortiment: Bedieningsschakelaars. Familie: TM, stopfunctie: STOP-functie, met zwarte draaigreep en borgring, opmerkingen: tot 250 V AC per contact, contacten: 2, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: Front IP65, uitvoering: inbouw. Schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 3 kW, nominale ononderbroken stroom: Iu = 10 A, 1 schakelkamer(s), normen en bepalingen: IEC/EN 60947, VDE 0660, CSA, UL, eindschakelaar volgens IEC/EN 60947-5-1, hulpschakelaar volgens IEC/EN 60947-5-1
Specificaties
Algemeen
| Ons artikelnummer | 2063888 |
| Artikelnummer fabrikant | 215352 |
| EAN-code | 4015082153526 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | TM |
| Type nummer | TM-1-8291/E/SVB-SW |
| Omschrijving | Hulpcontactscheider, HOLD-functie, contacten: 2, 10 A, 90 °, inbouw, t |
| Land van Oorsprong | AT |
Technisch
| Aantal polen | 2 |
| Nom. continustroom Iu | 10 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 30 mm |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Max. nom. bedrijfsspanning Ue bij AC | 500 V |
| Nom. vermogen, AC-23, 400 V | 3 kW |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 48 mm |
| Diepte | 77 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 500 - 500 V |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 6.6 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| Kleur behuizing | Zwart |
| Materiaal behuizing | Kunststof |
Logistiek
| Beschikbare voorraad | 5 st |
| Levertermijn | Verwacht over 1 werkdag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Ja |
| Bruto gewicht | 0,072 kg |
| Afmeting verpakking | 0,079 x 0,032 x 0,05 M |
Prijs
| Bruto prijs (€) | 59,34 per 1 st |
